外夹式超声波流量计四种装置方法
2025-04-16 08:31:44
问鼎国际
外夹式超声波流量计无数值
知识点：外夹式超声波流量计的四种装置方法划分为V法、Z法、N法和W法。。。一样平常情形下，，，装置管径在DN15~200mm规模内可优先选用V法，，，在V法测不到信号或者信号质量差时可选用Z法，，，管径在DN200mm以上或丈量铸铁管时应优先选用Z法。。。N法和W法是较少使用的要领，，，适合DN50mm以下的细管道装置。。。

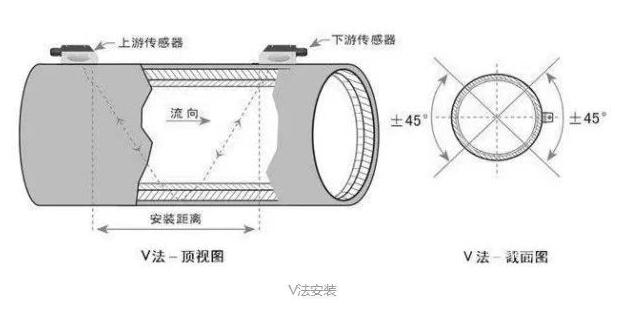

一、超声波流量计V法装置
一样平常情形下，，，外夹式超声波流量计接纳V法是较量标准的装置要领，，，使用利便，，，丈量准确，，，装置时两传感器水平对齐，，，其中心线与管道轴线水平即可，，，可测管径规模为DN15mm-DN400mm。。。

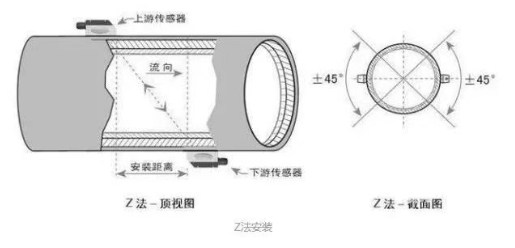

二、超声波流量计Z法装置
当管道很粗或由于液体中保存悬浮物、管内壁结垢太厚或衬里太厚等缘故原由，，，造成V法装置信号弱，，，机械不可正常事情时，，，就需要选用Z法装置。。。Z法的特点是超声波在管道中直接传输，，，没有反射(称为单声程)，，，信号衰耗小。。。Z法装置可测管径规模为100mm至6000mm。。。现场现实装置时，，，建议200mm以上的管道都要选用Z法装置。。。

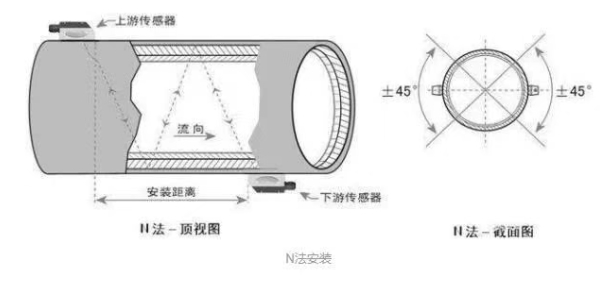

三、超声波流量计N法装置
N法装置的特点是通过延伸超声波传输距离来提高丈量精度。。。使用N法装置时，，，超声波束在管道中反射两次穿过流体三次(称为三声程)，，，适于丈量小管径管道。。。

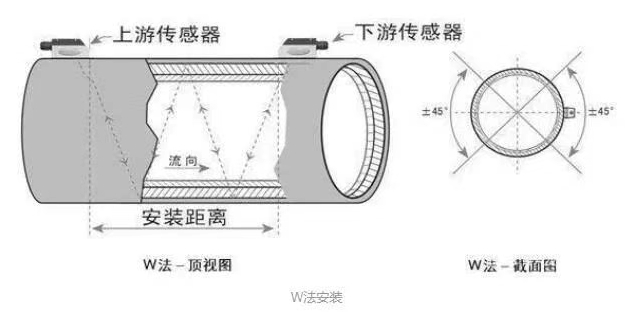

四、超声波流量计W法装置
同N法装置一样，，，W法装置也通过延伸超声波传输距离的步伐来提高小管径丈量精度。。。W法装置适于丈量50mm以下的小管。。。使用W法装置时，，，超声波束在管内反射三次，，，穿过流体四次(称为四声程)
