DCS系统、PLC系统装备远程无法控制启停

一、故障类型：装备远程无法控制启停

二、仪表类型：霍尼韦尔DCS、西门子S7-200 PLC系统

三、故障征象：

  气化工艺职员通知，，，，，15D系列装置按妄想停运磨练，，，，，在停15K1502D时发明主控室操作阻止按钮后，，，，，现场风机仍然正常运行，，，，，要求尽快查出无法阻止缘故原由。。。

四、处置惩罚前的清静步伐

（1）治理磨练事情票，，，，，与工艺职员确定清晰目今风机处于运行状态，，，，，扫除故障缘故原由历程中可能会导致K1502D风机突然阻止，，，，，确定此操尴尬刁难现场职员和装备不造成影响时举行作业。。。

（2）准确使用万用表丈量电压，，，，，控制回路与电气之间有信号往来，，，，，DO回路中可能有220VAC电压，，，，，处置惩罚历程前必需确定电压品级和是否带电，，，，，不可带电作业。。。

五、故障剖析及思绪判断：

（1）DCS控制逻辑阻止信号是否正常输出

（2）控制系统DO卡件是否故障、DO继电器行动是否正常、继电器回路包管丝是否正常。。。

（3）K1502D循环风机控制信号是 DCS阻止信号先去现场控制柜DI继电器，，，，，然后进现场S7-200西门子PLC控制系统，，，，，后PLC系统输出阻止信号至控制柜DO继电器，，，，，最后阻止信号去电气高压柜。。。检查DCS阻止信号是否输出至现场PLC柜、控制柜内DI/DO继电器行动是否正常、PLC控制器运行是否正常、与电气相同检查现场PLC控制柜信号是否传输至电气高压柜。。。

六、故障处置惩罚历程：

（1）翻开霍尼韦尔DCS控制系统组态软件，，，，，查找确认K1502D阻止信号输出通道，，，，，控制柜内确认DO继电器，，，，，联系工艺职员重新按下K1502D阻止按钮，，，，，发明DO继电器灯亮，，，，，一连5S后灭（DCS组态为脉冲信号），，，，，现场风机仍未阻止，，，，，检查继电器回路包管，，，，，经丈量包管丝正常，，，，，丈量控制回路电压为24VDC，，，，，最后使用短接线将阻止信号短接，，，，，现场装备仍未阻止，，，，，最终确定DCS信号已发出，，，，，故障点扫除不在DCS侧。。。

（2）进入现场审查确认DCS至PLC柜的DI阻止继电器，，，，，和PLC至电气高压柜的DO继电器，，，，，同时确定接线端子的接线情形。。。通过查找图纸

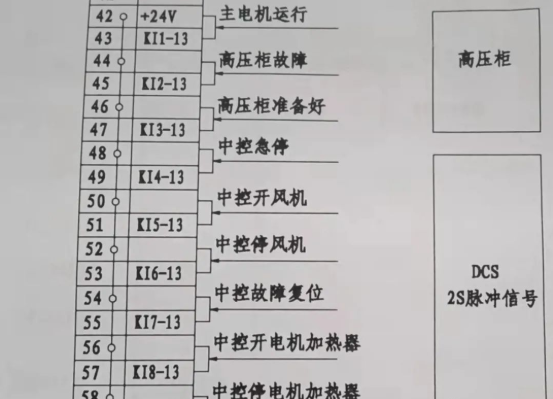

最终确定DCS至PLC柜的DI为KI6继电器，，，，，接线端子为2DP52/53, PLC至电气高压柜的DO为K03继电器,接线端子为1DP19/20。。。

（3）确定相关继电器后，，，，，联系工艺职员再次按下阻止按钮，，，，，现场视察发明KI6灯亮2S后熄灭（PLC接受脉冲DI信号），，，，，K03继电器常亮，，，，，通过使用万用表划分对地丈量1DP19/20两头子电压均为220VAC交流电压，，，，，最终可以确定PLC柜内装备正常，，，，，信号已发送至电气高压柜，，，，，控制回路正常，，，，，故障为电气装备故障。。。

（4）最后与电气职员相同连系，，，，，确定为电气高压柜开关柜装置卡死，，，，，高压柜无法断启发致风机无法阻止。。。

七、故障处置惩罚履历：

（1）熟悉控制回路信号往来。。。

（2）分段扫除故障，，，，，最终确定故障点。。。
