案例1
说明:

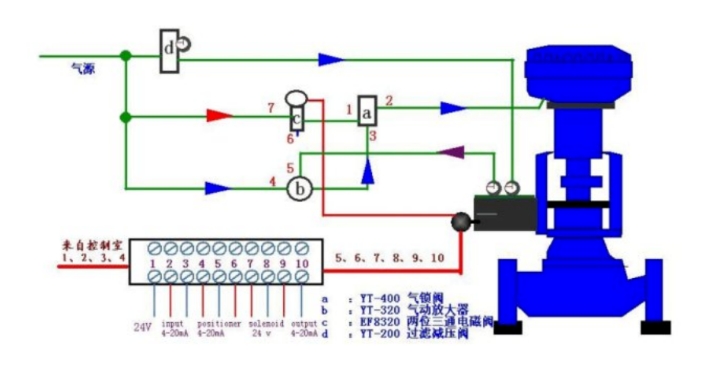

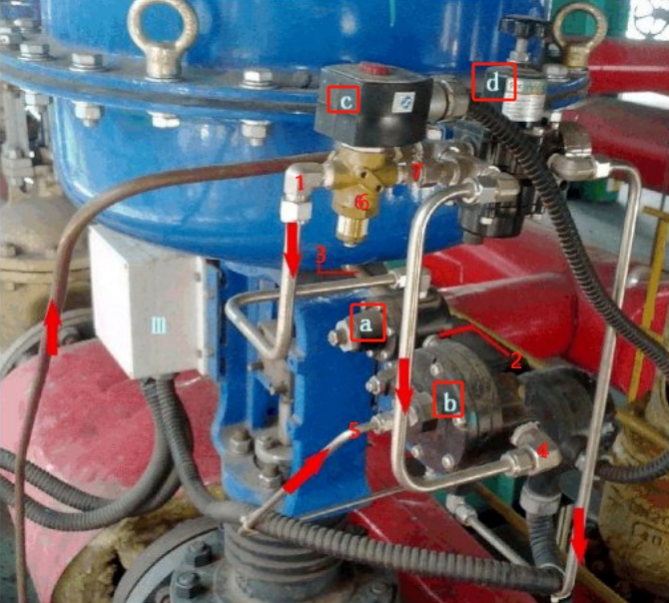

对a气锁阀， ，，，若是P1>P设， ，，，则P3可进入P2;若是P1<P设， ，，，则P3与P2欠亨。。。P设值略低于标准气压最小值。。。
对b放大器， ，，，其功效是迅速使得P3=P5。。。
对c电磁阀， ，，，因其为常闭二位三通型， ，，，正常得电时， ，，，7进1出:失电时， ，，，1进6出。。。
M 为(失电)信号较量器， ，，，如坚决信号(3、4无电流)， ，，，则供应电磁阀c的电压7、8失电:如坚决电， ，，，则 7、8自然无电。。。
历程剖析:正常时， ，，，7进1出， ，，，而P1>P设， ，，，3进入2。。。有， ，，，P3=P5， ，，，P2=P3。。。调理阀正常行动。。。
断电时， ，，，电磁阀c9 失电， ，，，1中气压通过6排入大气， ，，，使得a中， ，，，P1<P设， ，，，P3与P2 欠亨。。。调理阀膜室保存断电前气压， ，，，坚持原位。。。
气绝时， ，，，P1<P设， ，，，P3与P2欠亨。。。调理阀膜室保存气绝前气压， ，，，坚持原位。。。
断信号时， ，，，(3、4无电流)， ，，，则M供应电磁阀c的电压7、8失电。。。1中气压通过6排入大气， ，，，使得a中， ，，，P1<P设， ，，，P3与P2 欠亨。。。调理阀膜室保存断电前气压， ，，，坚持原位。。。
