压力变送器显示故障案例剖析
压力变送器显示故障案例剖析
经典案例一
故障征象 :

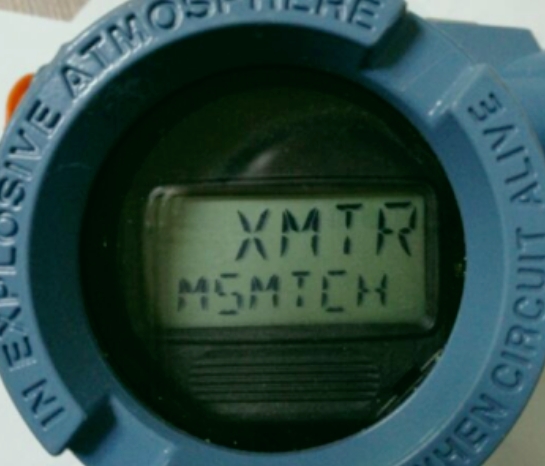

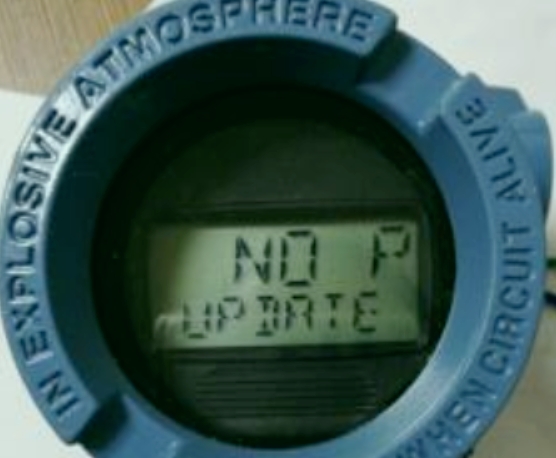

压力变送器显示:no p up date/xmtr msmtch
故障剖析:
1.no pressure update-线路板读不到膜头的压力响应
2.transmitter miss match一，，，，，，线路板和膜头不匹配
结论:此装备利旧换过线路板，，，，，，电子外壳与膜头间隙大，，，，，，电子外壳机械损伤，，，，，，电子外壳定位钉无法松动。。。。。 。通电测试，，，，，，输出报警，，，，，，475手操器及表头显示NO P UP DATE，，，，，，验证为反响故障。。。。。 。单独验证端子块线路板正常膜头坏。。。。。 。拆开线路板，，，，，，检查膜头带缆线，，，，，，带缆线根部断裂，，，，，，验证膜头坏，，，，，，因电子外壳无法拆卸，，，，，，无法单独替换膜头，，，，，，建议换新表。。。。。 。
经典案例二
故障征象:
未装置使用，，，，，，无法通讯
故障剖析:

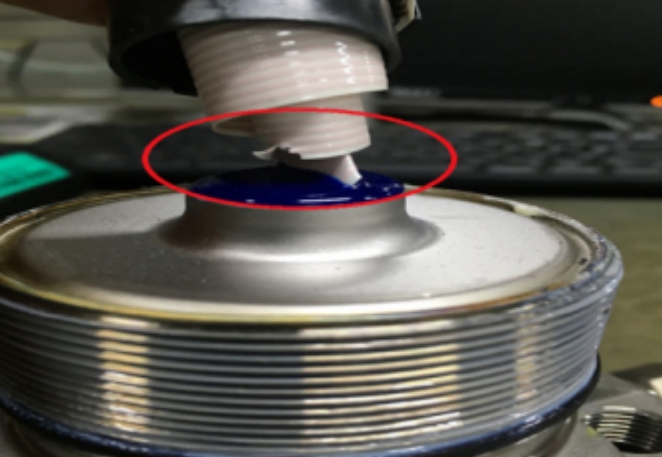

仪表无法校验仪表输出22mA报警，，，，，，拆卸线路板后发明膜头带缆线断精度，，，，，，单独测试线路板，，，，，，端子块功效正常，，，，，，膜头坏，，，，，，需替换膜头。。。。。 。膜头带缆线断一样平常是由于太过旋转表壳所致(太过旋转会造成膜头损坏)，，，，，，建议用户参考快速装置手册举行准确操作，，，，，，以阻止同类问题再次爆发。。。。。 。
为了便于举行现场接线或更好地审查可选的 LCD 显示屏:
1.拧松外壳上的旋转限位螺钉
2.首先按顺时针偏向把外壳转到所需位置。。。。。 。若由于螺纹限制而无法抵达所需位置，，，，，，可按逆时针偏向把外壳转到所选位置(最多可从螺纹限制位置转动360°)。。。。。 。
3.重新拧紧外壳上的转动限位螺钉。。。。。 。以阻止同类问题再次爆发。。。。。 。
