你见过哪些类型的流量计孔板
你见过哪些类型的流量计孔板
?1、同心孔板?：最常见的孔板类型，，，，，是一种标准的流量丈量装置，，，，，通常由不锈钢制成，，，，，厚度从1/8到1/2英寸不等，，，，，详细取决于管道尺寸。。。。。它的孔径与管道内径等距，，，，，普遍应用于清洁、均质的液体、气体、蒸汽和非粘性流体的流量丈量。。。。。同心孔板具有高精度和易于装置的特点。。。。。

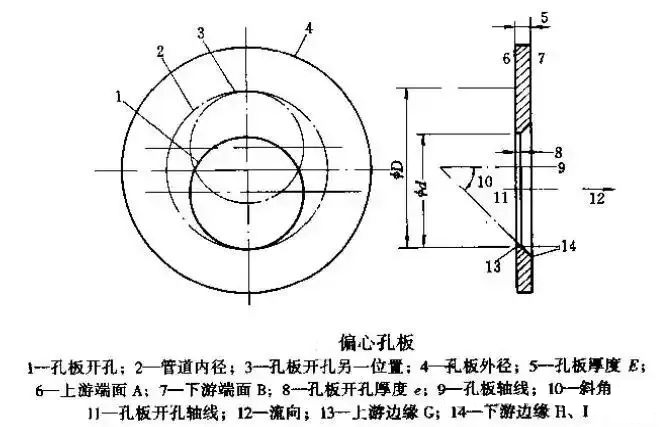

2?、偏心孔板?：其设计特点在于孔板的节约孔与管道轴线差别心，，，，，通常与管道内壁的某个部位（如顶部或底部）相切。。。。。这种设计使得偏心孔板在丈量历程中能够有用阻止介质中的固体颗�；；；虺恋砦镌诳装迩昂蠡郏�，，，从而镌汰梗塞的危害，，，，，并坚持丈量精度。。。。。适合丈量含悬浮固体颗粒的流体。。。。。偏心孔板的β比值（开孔直径比）通常在0.46至0.84之间，，，，，适用于雷诺数较低的流体。。。。。

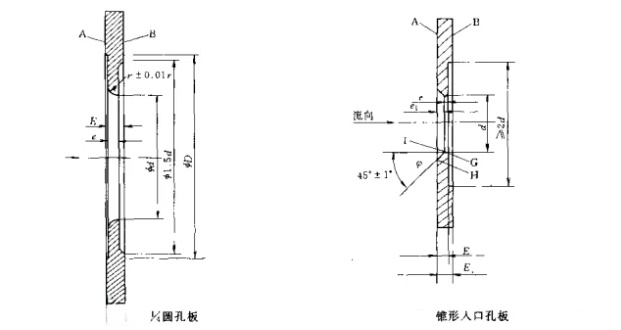

3?、四分之一圆孔板?：这种孔板的入口边沿被裁剪成四分之一圆形，，，，，其设计和使用切合英国标准BS1042，，，，，但不切合ISO5167标准。。。。。适用于低雷诺数流体的丈量，，，，，如重质原油、糖浆和浆料等高粘度流体。。。。。其丈量流量的下限比标准孔板要低，，，，，但上限不如标准孔板高。。。。。四分之一圆孔板的开孔直径d应≥15mm，，，，，开孔直径比β应在0.245至0.6之间。。。。。
4、锥形入口孔板：锥形入口孔板的入口边沿为45°圆锥面，，，，，锥形入口孔板的设计优化了流速曲线，，，，，镌汰了湍流强度对流量系数的影响。。。。。这种设计使其能够在雷诺数很是低的情形下举行流量丈量，，，，，但其上限流量不如标准孔板高，，，，，因此在高雷诺数条件下可能不适合使用。。。。。
?5、内藏孔板?：内藏孔板通常接纳一体化设计，，，，，将孔板与丈量管集成在一起，，，，，适用于小管径（DN≤50mm）的流量丈量。。。。。这种设计不但简化了装置历程，，，，，还镌汰了走漏点，，，，，提高了整体的可靠性，，，，，适用于小管径的应用场景。。。。。
?7、环室孔板?：环室孔板接纳“均压环”结构，，，，，直管段长度要求短，，，，，这使得其在装置时对误差的敏感度较低，，，，，镌汰了丈量误差泉源。。。。�；；；肥铱装宓纳杓瓶沙沟状瞪ǎ�，，，无滞留区，，，，，阻止了冷凝水群集的问题。。。。。相比标准孔板，，，，，环室孔板在大流量丈量中体现更佳。。。。。

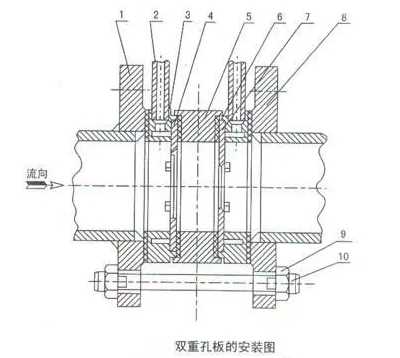

8、双重孔板?：双重孔板由两块标准孔板组成，，，，，其中上游孔板称为辅助孔板，，，，，下游孔板为主孔板。。。。。辅助孔板的开孔直径通常大于主孔板，，，，，这样设计是为了形成类似带液壁的喷咀结构。。。。。这种设计使得双重孔板适用于低雷诺数流体或高粘度流体的流量丈量，，，，，其丈量流量下限低于标准孔板，，，，，上限限制高于标准孔板，，，，，同时压力损失小于标准孔板但大于喷嘴。。。。。0.3≤β≤0.75
9、限流孔板：是一种用于限制流体流量或降低流体压力的管道组件，，，，，普遍应用于种种工业领域。。。。。其基来源理是通过限制流体通过孔板的流量来抵达控制流量和降低压力的目的。。。。。当流体通过限流孔板时，，，，，会爆发一定的压力降，，，，，而这种压力降随着流量的增添而增大。。。。。然而，，，，，当压力降凌驾某一临界值时，，，，，流量将维持在一个恒定值，，，，，不再随压力降的进一步增添而转变。。。。。

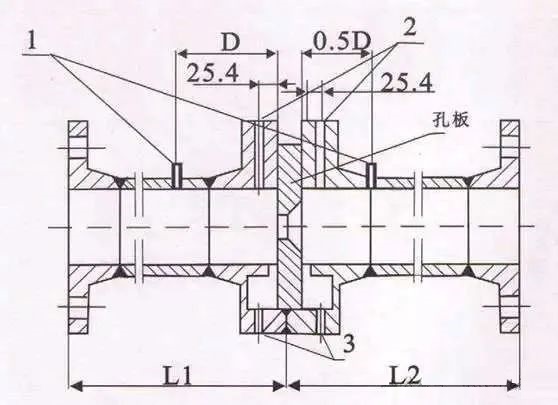

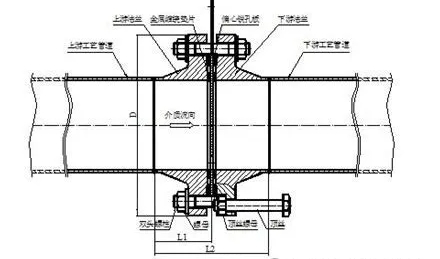

法兰毗连式单级限流孔板装置结构
