1.氧化锆氧量计的事情原理是什么？？？？？？
答：氧化锆氧量计是使用氧化锆固体电解质作为传感器，，，在氧化锆固体电解质两侧附上多孔的金属铂电极，，，使其处在高温下，，，当两侧气体中的氧浓度差别时，，，在电极之间爆发电势，，，称为氧浓差电势。。。。。。此电势在温度一准时，，，只与两侧气体中的氧气含量有关。。。。。。通过丈量此电势，，，即可测得氧气含量。。。。。。
2.氧化锆氧量计有什么优弱点？？？？？？
答：氧化锆氧量计具有响应速率快、结构简朴、丈量准确、输出稳固和维护事情量小等优点，，，可作为锅炉燃烧调理的校正信号。。。。。。氧化锆质料保存的问题是，，，在高温下膨胀而易泛起裂纹或使铂电极脱落；；；另外，，，在氧化锆管外貌有尘粒等污染时往往会造成较大的丈量误差，，，甚至使铂电极中毒。。。。。。以是在使用历程中要经常整理。。。。。。
3.包管氧化锆氧量计正常事情的条件有哪些？？？？？？
答：应知足以下条件：
（1）因氧化锆的电势与其温度成正比关系，，，故在丈量系统中应有恒温装置，，，包管事情温度稳固，，，或者接纳温度赔偿装置。。。。。。
（2）事情温度要选在800℃以上。。。。。。
（3）必需有参比气体。。。。。。参比气体中的氧分压要恒定稳固。。。。。。同时，，，要求它比被测气体中的氧分压大得多，，，这样输出迅速度大。。。。。。
（4）必需包管烟气和空气都有一定流速，，，以包管参比气体中氧分压的恒定和被测气样有代表性。。。。。。
（5）被测气体的总压应坚持稳固，，，以使氧分压能代表其容积因素。。。。。。
4.氧化锆氧量计的丈量系统有哪几种？？？？？？
答：氧化锆氧量计由氧化锆测氧元件和二次仪表组成。。。。。。
氧化锆氧量计的二次仪表由氧量运算及显示部分和测氧元件温度控制部分组成。。。。。。
将氧化锆头直接插入旁路烟道时，，，有抽气定温丈量系统和对流定温丈量系统。。。。。。将氧化锆头直接插入烟道时，，，有直插赔偿式丈量系统和直插定温式丈量系统。。。。。。
5.氧化锆氧量计装置前应举行哪些检查和试验事情？？？？？？
答：氧化锆氧量计装置前，，，应对其举行检查和动态试验：
（1）外观应完好无损，，，配件齐全。。。。。。
（2）用万用表测热电偶两头的电阻值，，，应为5－10；；；信号两头的电阻值，，，应为10M以上；；；加热炉两头的电阻值，，，应为50－150。。。。。。
（3）接通电源，，，按下数显及自检按钮，，，应能显示某一氧量值并响应地输出电流，，，说明运算器与转换电路正常。。。。。。
（4）作联机试验，，，将二次仪表与氧探头逐一对应地接好线，，，检查无误后开启电源，，，按下加热键。。。。。。一样平常在30分钟内恒温在780±10℃，，，此时，，，可以显示加热炉温度，，，说明温控系统正常。。。。。。
（5）通入标准气体。。。。。。标准气体流量控制在300mL/min－500mL/min，，，若是凌驾允许误差规模时，，，则应凭证产品说明书要求举行调解，，，使其指示出标准气体的含氧量。。。。。。校验完毕后将标准气体口堵好。。。。。。
6.氧化锆氧量计探头装置时应注重哪些问题？？？？？？
答：（1）氧量检测器上参比气和标准气嘴的一面应向下，，，陶瓷过滤器不可正对烟气流向。。。。。。
（2）氧量检测器的牢靠法兰与设惫亓法兰之间必需使用垫圈，，，以避免空气漏人烟道内，，，影响丈量准确度。。。。。。
（3）必需拧紧标准气嘴上的螺帽，，，以免空气流到氧化锆管内，，，使氧量读数偏高。。。。。。
（4）氧量检测器插入热的烟道时，，，不可太快，，，一样平常以每分钟插入10cm为宜。。。。。。
（5）氧量检测器头部切忌敲击、碰撞，，，以免陶瓷部件损坏。。。。。。
7.氧化锆氧量计探头有哪些检查项目？？？？？？
答：（1）外观；；；过滤器应清洁、流通。。。。。。整个探头无机械松动。。。。。。
（2）锆管内阻；；；在探头温度为700℃时，，，其内阻一样平常不应大于100。。。。。。
（3）锆管本底电动势；；；在探头温度为700℃时，，，置于自然空气中测得的电动势即为本底电动势，，，一样平常不应凌驾±5mV。。。。。。
（4）探头加热电炉；；；其电阻阻值在一样平常在50－150左右。。。。。。
（5）探头绝缘电阻；；；常温下用500V兆欧表丈量探头的绝缘电阻，，，其中热电偶对外壳绝缘电阻应大于10M。。。。。。加热丝对外壳绝缘电阻应大于50M。。。。。。
8.关于氧化锆氧量计，，，若是仪表正常，，，哪些情形会使指示数值摆动大？？？？？？
答：仪表自己正常而指示值摆动较大的可能缘故原由有：
（1）运行职员操作不当，，，用启停给煤机的步伐来调解汽压，，，使扰动量过大。。。。。。
（2）改变磨煤机运行方法时，，，送风量未举行响应的调解，，，使燃烧情形欠好。。。。。。
（3）风量缺乏，，，低氧燃烧时，，，可燃气体(CO)增添很大，，，使指示不正常。。。。。。

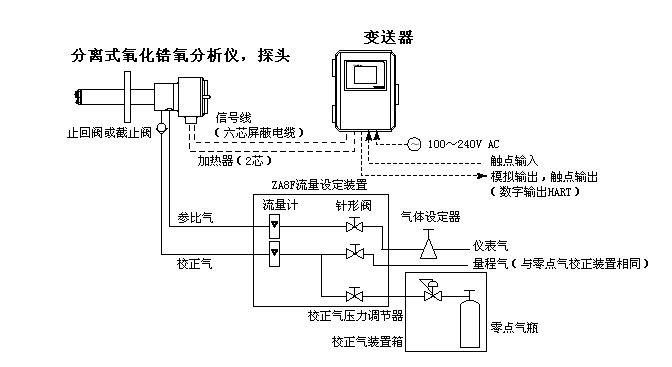

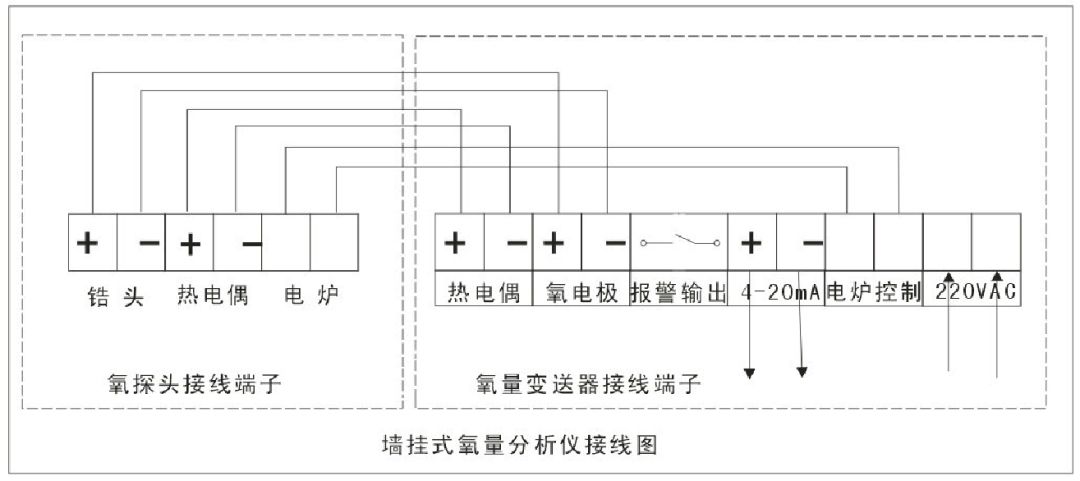

一、氧化锆烟气氧量剖析仪接线示意图
二、氧化锆烟气氧量剖析仪性能检测
将氧化锆传感器安排在空气中，，，确认仪器接线准确，，，开启电源升温至700℃，，，温度恒定20分钟以后，，，可举行丈量：
1. 本底电势：万用表mV档丈量接线盒内氧电极接线端子，，，氧探头本底电势都控制在±3mV以内，，，大于±5mV，，，氧传感器老化或损坏；；；
2. 直流内阻：用万用表Ω档丈量接线盒内氧电极接线端子，，，氧探头的直流内阻都控制在100Ω以下，，，凌驾500Ω以上，，，说明氧传感器老化或损坏。。。。。。
三、氧化锆烟气氧量剖析仪标定办法
当温度抵达700℃，，，仪器稳固一小时以后举行标定。。。。。。
1. 本底自动校正
将标气入口的密封螺钉拧下，，，通入空气，，，待数据稳固后按 “SET”键进入主菜单，，，按“↑ ”“↓ ”键将光标选中“氧量参数校正”菜单，，，按 “确定”键进入校正子菜单，，，按“↑” “↓ ”键将光标选中“本底自动校正”菜单，，，按 “确定”键，，，本底自动校正后，，，按 “←”键返回丈量状态，，，氧量显示20.6%左右，，，将标气入口的密封螺钉拧上。。。。。。
2. 标气自动校正
将标气入口的密封螺钉拧下，，，通入标气（一样平常选用5%左右的氮中氧，，，流量≤100ml/min），，，待数据稳固后，，，按 “SET”键进入主菜单，，，按“↑ ”“↓ ”键将光标选中“氧量参数校正”菜单，，，按 “确定”键进入校正子菜单，，，按“↑” “↓ ”键将光标选中“标气自动校正”菜单，，，按 “确定”键进入校正进入校正页面，，，按“↑” “↓ ”键将数据修正到和标准气值相同，，，按 “确定”键完成标气校正。。。。。。按 “←”键返回丈量状态，，，再将标气入口的密封螺钉拧上。。。。。。
我厂氧化锆氧量计接纳问鼎国际直插式氧化锆氧量剖析仪。。。。。。通常情形氧化锆的标定是在现场装置位置处举行标定，，，可是由于装置位置和天气的因素，，，拆回拿回班组举行标定能越发利便。。。。。。现在先容将氧化锆氧量计拆回班组举行标定的线路毗连和要领。。。。。。
1.工具
AI板一块，，，智能数字压力校验仪，，，手操器HART 475，，，220VAC电源，，，1.00%O2 浓度标气，，，9.94%O2 浓度标气，，，活扳手，，，螺丝刀，，，带流量丈量导气管，，，导线若干。。。。。。
注明：由直插式氧化锆氧量剖析仪接纳外供电，，，并且还需串联250欧姆电阻，，，因此AI板拨码拨至外供电模式，，，接线时1（-）、3（+）。。。。。。若能找到250欧姆电阻，，，可直接串入24VDC接入氧化锆氧量剖析仪信号端。。。。。。不然接纳AI板自带的250欧姆电阻举行接线更为利便。。。。。。

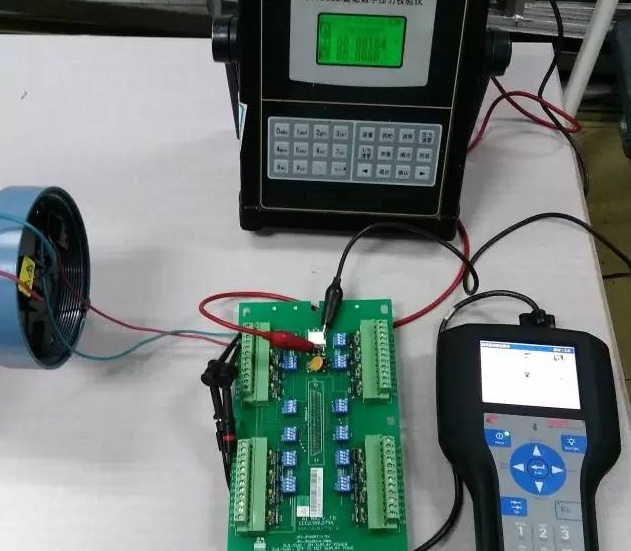

智能数字压力校验仪主要提供24VDC电源。。。。。。通常校验变送器接纳的校验仪，，，其自己自带24VDC电源。。。。。。�？？？？？山渲苯蛹尤階I板的电源输入端作为电源使用。。。。。。线路毗连如图所示
2.上电

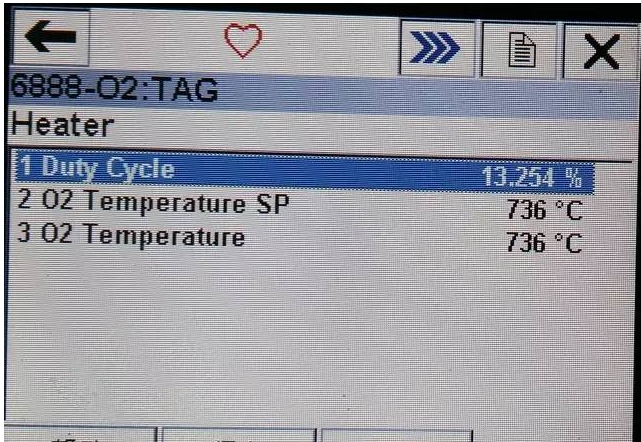

氧化锆氧量计送上220VAC加热，，，使氧化锆氧量计加热到736度。。。。。。氧化锆氧量计的实时温度可以通过HART审查。。。。。。详细操作如下：HART→Online→Service Tools→Variable→Heater
3.标定
当炉底温度抵达736度额定值就可以举行标定。。。。。。
1）设定标气值：

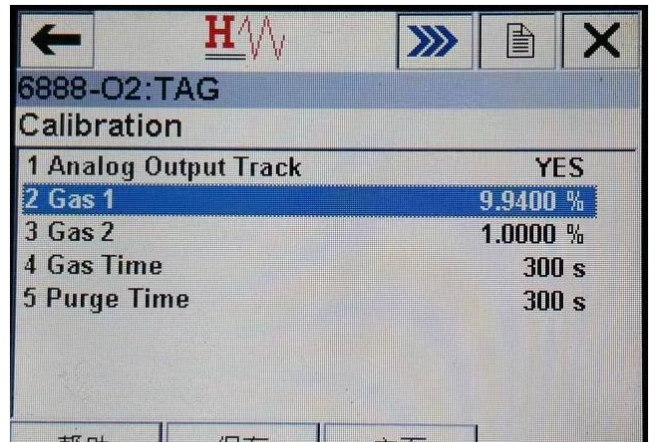

HART→Online→Configure→Manual Setup→Calibration下设定标气值、标气时间、吹扫时间。。。。。。
Gas 1：氧气浓度为9.94%的标气值；；；
Gas 2. 氧气浓度为1.00%的标气值；；；
Gas Time：300S
Purge Time：300S
2）标定
将氧化锆氧量计CAL GAS接口的螺母取下，，，盖上REF GAS接口上。。。。。。CAL GAS接口毗连上导气管，，，另一头连上要标定的标气。。。。。。毗连完毕后，，，在Hart手操器内进入标定程序，，，详细如下：
HART→Online→Configure→Calibration→O2 Calibration
此时进入标定程序，，，凭证提醒通入Gas 1.毗连好氧气浓度为9.94%的标气，，，流量稳固在2.5L/min，，，在HART中点击确认，，，最先计时300S。。。。。。
竣事后凭证提醒通入Gas 2.毗连好氧气浓度为1.00%的标气，，，流量稳固在2.5L/min，，，在HART中点击确认，，，最先计时300S。。。。。。
竣事后凭证提醒进入吹扫，，，取下CAL GAS接口的导气管自然吹扫。。。。。。
吹扫完毕后，，，若是我们没有将REF GAS接口上的螺母取下盖上CAL GAS接口上的话。。。。。。此时，，，我们进入HART→Online→Overview可以看到氧量应为大气氧量。。。。。。
4.核查
划分通入氧气浓度为1.00%的标气值（氧气浓度为9.94%的标气值），，，审查目今DCS显示值并知足质量要求。。。。。。若知足要求，，，将REF GAS接口上的螺母取下盖上CAL GAS接口上。。。。。。不然，，，查明缘故原由重新标定。。。。。。
