高、低压成套开关柜母线设计标准

2024-08-19 09:54:36 问鼎国际

高、低压成套开关柜母线设计标准

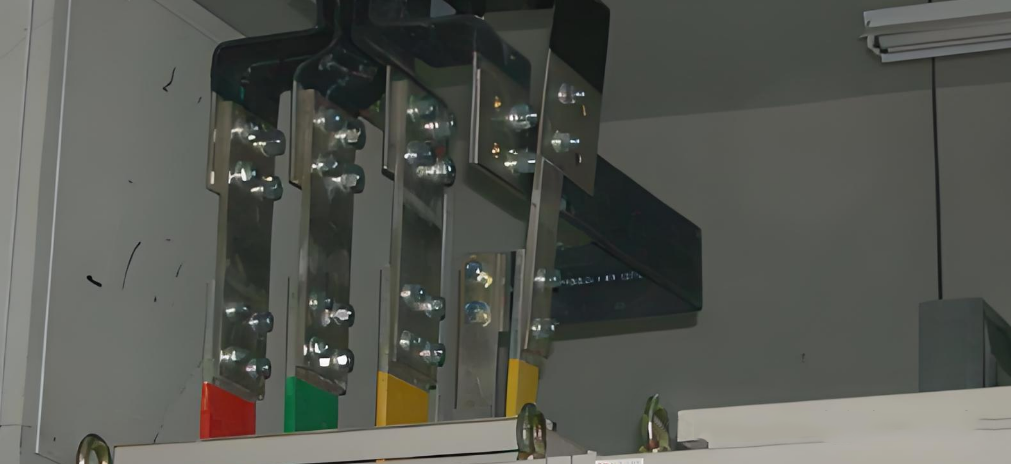

母线是指在成套开关柜中起到要害作用的导体，，，，，，它的主要功效是毗连柜间以及柜内的种种电气装备，，，，，，实现电能的搜集、分派和传送。。。母线在开关柜中的职位举足轻重，，，，，，就犹如人体的血管一样，，，，，，将电力源源一直地运送到各个装备中。。。

当爆发短路故障时，，，，，，母线需要遭受短路电流所带来的重大发热和电动力作用。。。这就要求母线具备优异的导电性能、耐热性能和机械强度，，，，，，以确保在短路情形下能够稳固事情，，，，，，不至于泛起熔断、变形等问题，，，，，，从而包管整个电力系统的正常运行。。。

图片要害词

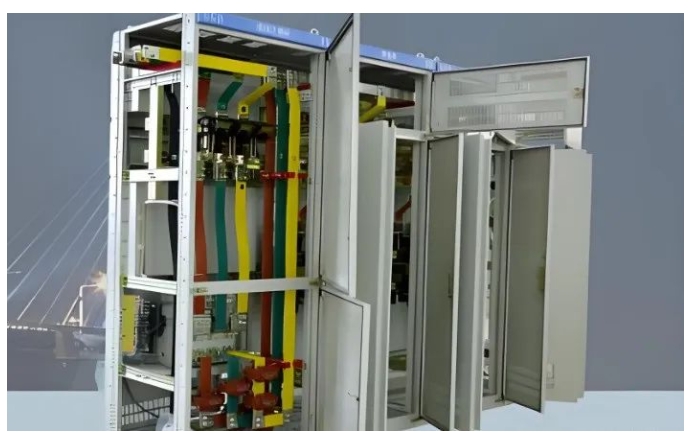

母线作为高、低压成套电器中的主要一次元件，，，，，，其质量和性能直接影响到成套装备的可靠性和清静性。。。因此，，，，，，在母线的设计、制造和装置历程中，，，，，，必需严酷遵照相关标准和规范，，，，，，选用优质的质料，，，，，，并举行全心的加工和测试。。。同时，，，，，，还需要按期对母线举行维护和检查，，，，，，实时发明和处置惩罚可能保存的故障和隐患，，，，，，确保母线始终处于优异的事情状态。。。

别的，，，，，，随着科技的一直前进和电力系统的日益重大，，，，，，对母线的要求也越来越高。。。例如，，，，，，在一些特殊的应用场合，，，，，，如海优势力发电、地铁等，，，，，，母线需要具备更好的耐侵蚀性能、抗震性能和防火性能，，，，，，以顺应卑劣的事情情形。。。为了知足这些需求，，，，，，母线的研发和立异也在一直举行，，，，，，新质料、新手艺和新工艺一直涌现，，，，，，为电力系统的生长提供了有力的支持。。。

图片要害词

? 母线的类型、颜色、安排及其载流量影响因素

2.1 开关柜用母线按其横截面分为：矩形、圆形(或双D形)和槽形母线三种；；；

当母线的横截面积相同时，，，，，，矩形母线的周长要比圆形母线大，，，，，，其散热效果好，，，，，，冷却条件好。。。并且，，，，，，在一定允许温度下，，，，，，矩形母线所通过的电流要比圆形母线大，，，，，，圆形母线的集肤效应较强，，，，，，而矩形母线较量匀称。。。因此成套开关柜内一样平常都接纳矩形母线。。。

2.2 开关柜用母线的颜色和位置：

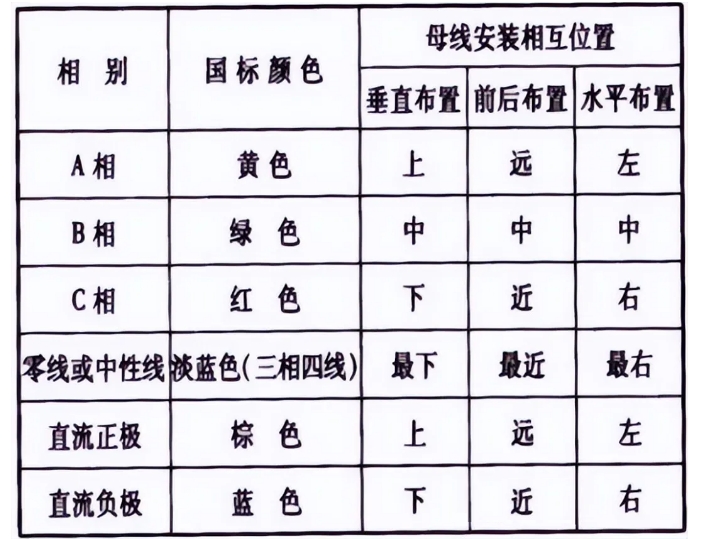

(1) 开关柜母线相序位置与国标颜色比照表

图片要害词

(2) 柜体接地母线：黄绿色相间（若是铜排，，，，，，可接纳本色，，，，，，贴接地标识）。。。

2.3 柜内母线的安排：

(1) 按笔直或水平“一”字形：如GGlA-12F型、GBC-40.5型中的柜顶主母线安排结构；；；

(2) 按“品”字形或三角形：如KYN28A—12型，，，，，，KYN61-40.5型中的主母线安排结构。。。

2.4 载流量受影响的因素：

(1) 安排方法：竖放和横放，，，，，，竖放的动稳固电流值要比横放时大。。。

(2) 情形温度(下表中的温度值是裸母线遭受的最高温度值)

上表批注：母线经由镀银或镀锡处置惩罚后其耐高温性能有所提高。。。

(3) 母线的材质：铜；；；铝；；；钢。。。其中铜的导电率最高，，，，，，相同截面积时它的载流量最大,而钢最�。。。�，，，，，常用于PT回路或避雷器回路中。。。

(4) 母线的根数：多根母线并列安排使用时，，，，，，其散热条件比单根要差得多。。。

例如：LMY100X10的电流试验值：单根载流量是1728A/1(作基准)；；；双根安排时，，，，，，载流量是2558A/1.48；；；叁根安排时，，，，，，载流量是3181A/1.84；；；四根安排时，，，，，，载流量是3622A/2.09。。。

(5) 散热条件：开启式开关柜要比关闭式开关柜中使用的母线载流量要大，，，，，，带空调的变电所要比没有带空调的要好。。。

? 母线的绝缘

3.1 绝缘母线作用

(1) 避免由于受小动物等接触而引起的相间或相对地的短路故障。。。

(2) 避免污闪或凝露闪的爆发。。。

(3) 避免人身伤亡事故。。。

(4) 避免盐雾及有害化学气体对母线的直接侵蚀。。。

3.2 母线绝缘方法

(1) 热缩护套：可以提高母线间的绝缘水平，，，，，，但护套有绝缘老化的问题，，，，，，同时母线的散热条件也会变差，，，，，，也增添了生产本钱。。。

(2) 冷缩护套：操作简朴，，，，，，无需加热。。。但本钱高，，，，，，也有绝缘老化和母线散热条件变差的问题。。。

(3) 硫化喷涂：生产工艺历程较为重大，，，，，，当泛起碰伤后无法调解，，，，，，母线的毗连处不可作喷涂处置惩罚。。。

(4) SF6气体绝缘：在密封的主母线室和断路器室中充以0．04Mpa的SF6气体，，，，，，可以提高母线间的绝缘性能；；；主母线在全寿命周期内不必磨练和维护，，，，，，也不受外界情形的影响，，，，，，清静可靠性高。。。但生产工艺历程较重大，，，，，，是现在柜式C-GIS充气柜主要的绝缘方法。。。

(5) 加装隔板：当相间或相对地间净距达不到清静距离时，，，，，，可在相间或与地间加装绝缘隔板。。。按国标要求SMC：绝缘隔板与带电体的最小距离要求是：12kV开关柜≮30mm。。。

? 母线的规格、联接及要求

4.1 母线规格：

标准誊写名堂为：根数+母线类型代号+窄边×宽边(如：2-TMY10×100)；；；经软化热处置惩罚的铜母线用“TMR”体现，，，，，，硬铜母线用““TMY”体现，，，，，，铜敷铝线用““TML”体现

4.2 联接方法

(1) 通过螺栓直接毗连或通过过渡片(如：铜铝讨论)间接联接。。。

(2) 接纳软毗连(“温度赔偿器”)。。。

(3) 压接式毗连。。。

4.3 联接要求

母线接触面间的接触电阻要切合国标的要求，，，，，，并且要稳固,因此在制作母线时要求母线的接触外貌要经由压花、踏平、镀银或搪锡等外貌处置惩罚。。。当母线用金具牢靠时，，，，，，要求金具质料自己并且不可形成闭合的铁磁回路，，，，，，应接纳不导磁质料。。。

? 崎岖压成套开关柜母线的设计

5.1 相序设计

(1) 主变倾轧进、出线柜计划中的母线相序要在手艺要求中明确，，，，，，要思量到母线是否需要换相。。。

(2) 当联络母线空间较小时，，，，，，也可能会泛起相序的调解。。。

(3) 相邻的两台高压开关柜用于控制一台高压电机正、反转时，，，，，，柜中出线联络侧母线相序要作调解。。。

(4) 在架设对列母线桥的两台开关柜中，，，，，，有一台柜中的主母线需要调解相序。。。

(5) 设计出口项目时，，，，，，要注重出口国的母线相序的执行标准。。。如印度国高压三相母线(A、B、c)的颜色标准划分为红色、黄色和蓝色。。。

(6) 柜顶三相电压小母线的位置安排，，，，，，也要按国标要求按“远A、中B、近c”设计。。。

5.2 绝缘设计

(1) 关于“高海拔地区”、“主回路需复合绝缘”、“接纳绝缘母线”、“外绝缘按海拔3000米思量”等之类的要求，，，，，，柜内主、支母线及搭接处均需用绝缘处置惩罚。。。

(2) 关于运行情形条件严酷的地区(如：湿度和腌臜品级高)的开关柜，，，，，，柜内的主、支母线要求用绝缘处置惩罚。。。

(3) 在40.5kV开关柜内的主、支母线的绝缘也可以接纳硫化喷涂工艺处置惩罚，，，，，，必需做全绝缘处置惩罚。。。

(4) 在产品GZSl+柜内的主、支母线及搭接处均要绝缘处置惩罚。。。

5.3 柜内电流互感器、隔脱离关和断路器(或低压空开)的容量与柜内主母线和引下母线(或笔直母线)的载流量要相匹配。。。

5.4 母线作产品附件时的注重点

(1)“户外母线”或“母线伸缩节”数目和要求。。。

(2) 柜顶铜棒小母线的数目和规格。。。

(3) 柜体主接地用或二次保�；；そ拥氐墓娓窈褪�。。。

5.5 母线桥中的母线要接纳母线金具牢靠，，，，，，当母线较长时(如凌驾20m时)要用温度赔偿装置等步伐来避免母线泛起的热胀冷缩而爆发的应力。。。

5.6 附加功效设计

(1) 母线桥中的母线或电缆出线柜中的引下母线要求带“验电和接地”的功效设计。。。如：对母线桥的结构有“母线可挂接地线及验电”要求时，，，，，，则可在桥身的下方或在桥墩的后侧开一长方形缺口，，，，，，并用运动盖板关闭(可配挂锁)，，，，，，既可以挂接地线也可以对母线举行验电。。。

(2) 用于手车柜主母线接地用的接地手车。。。

(3) 用于手车柜主母线验电用的验电手车。。。

(4) 当柜体后封板或后门要求带“验电和接地”功效时，，，，，，其结构设计与第(1)条相同。。。

5.7 结构和参数设计

(1) 凭证成套装备的一次主接线系统图的要求，，，，，，母线的载流量应与母线根数(单、双或叁根等)及其规格相匹配，，，，，，并要求做到产品的《投标文件》与《招标文件》坚持一致，，，，，，签署手艺协议时应明确。。。

(2) 注重高、低压柜中的主母线、旁路母线、双母线系统或低压柜中的中性线长度盘算的准确性。。。

(3) 产品KYN61-40.5型中的主母线可以接纳圆管形母线，，，，，，要求母线图纸尺寸要准确。。。

(4) 低压抽屉柜电缆出线柜中的笔直母线的额定电流最大值为“1200A”，，，，，，要注重《投标文件》及图纸对柜内笔直母线额定电流的要求。。。

(5) 用户提供的一次主接线图上的主母线规格，，，，，，有时思量的电流裕度较大，，，，，，不可恣意减小母线的规格。。。

(6) 低压柜中的主母线室与小母线室需要用隔板离隔，，，，，，减小隔室间的相互滋扰，，，，，，提高产品的可靠性。。。

5.8 母线的搭接设计

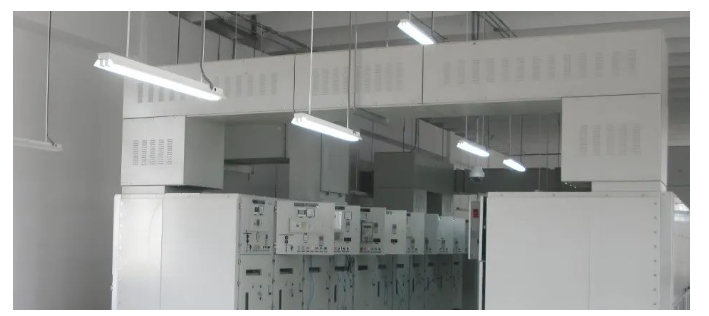

(1) 母线桥中的母线跨度牢靠位置尺寸设计要切合国标的要求：一样平常每800mm长上要设计一个牢靠点。。。

(2) 在刷新工程中要思量到新、旧柜体主母线到现场拼接的事情量，，，，，，同时还要确定旧柜体主母线的规格；；；当新旧柜体中的主母线由于柜体结构的缘故原由而无法直接拼接时，，，，，，也可以思量接纳母线过渡柜或母线桥的步伐实现母线的对接。。。

(3) 特殊注重旁路母线桥和双母线柜中的母线桥的搭接结构、安排设计的合理性。。。

(4) 注重低压倾轧进、出线母线桥的搭接方法(如：上收支、后收支、侧收支三种类型)的设计。。。

(5) 凭证用户的要求，，，，，，为了提高主母线运行的可靠性，，，，，，关于主母线室相通的产品(如XGN2—12型，，，，，，JYN2一12型等)，，，，，，要注重增添主母线的隔板和穿墙套管。。。

(6) 关于低压电流互感器(如：BH-O.66)内径规格，，，，，，有时不可穿过划定的引下母线(如：’TMYl00X10)，，，，，，在手艺要求中加注所穿过母线规格，，，，，，特殊是在进线柜、母联柜和电容器柜计划中多见。。。

(7) 在设计主回路母线时要注重：三相主母线(穿墙式隔脱离关)在穿过柜体隔板时要思量到电流通过时的涡流感应。。。在结构上应接纳阻遏磁路的步伐：在钢板上加缺口（不低于60mm）、用不锈钢板、用5mm厚SMC绝缘板。。。

图片要害词

(8) 关于低压抽屉柜，，，，，，当柜宽为800 mm时，，，，，，设计母线出线位置时，，，，，，注重要留出接一次出线电缆的空间，，，，，，在审核一次系统图或在手艺交底时要注重各出线回路主电缆的规格。。。

(9) 凭证柜体的宽度或深度尺寸、母线的规格和母线的绝缘要求，，，，，，要准确选用母线穿墙套管或母线夹的规格和开孔尺寸。。。"

(10) 柜内主、支母线都为铜母线而穿墙套管中的导体为铝时，，，，，，则应明确：“母线塔接处耍搪锡处置惩罚”。。。

(11) 手车柜触头盒设计时(特殊是在大电流柜设计)要注重：柜中的引下母线规格要与触头盒规格相匹配．静触头的高度也要与引下母线规格相匹配。。。

(12) 在柜体主接地回路设计时，，，，，，凭证国标GB3906的要求：接地母线以及与之相毗连的导体截面应凭证能通过铭牌上“额定短路开断电流”的87%来思量。。。

(13) 关于统一工程中的低压柜、高压环网柜和外购变压器柜，，，，，，在按统一列安排时，，，，，，为了便于高压柜与变压器柜、变压器柜与低压柜间的主母线的联接，，，，，，要注重：变压器整柜的主母线位置尺寸应与环网柜和低压柜相匹配。。。

5.9 其它要求

(1) 在柜内一次母线设置时要注重主、支母线“镀镍”的要求(如：药厂项目)。。。母线的制造工艺重大，，，，，，生产本钱高。。。

(2) 在柜体出线计划中，，，，，，当柜体安排在楼板上，，，，，，主变压器在一楼时，，，，，，出线侧的引下母线要用穿墙套管而不必电缆毗连，，，，，，柜体出线计划要明确是电缆出线照旧母倾轧线。。。

开关柜内各相导体（母线）的相间与相对地净距的要求：

开关柜内各相导体（母线）的相间与相对地净距的要求（为海拔高度≤1000米的值

注：纯粹以空气作为绝缘介质的开关柜，，，，，，柜内各相导体的相间与对地净距必需切合上表的距离要求。。。
