SDI自动剖析仪使用说明及维护

一、事情原理

该装备用于丈量水中细腻悬浮物质（胶体颗粒），，，，，并显示FI（污垢指数）。。它还监测了过滤器和反渗透装备等水处置惩罚装备的性能。。样水通过过滤膜（滤纸）一段牢靠时间（5或15分钟)，，，，，在牢靠时间（5或15分钟)前后，，，，，过滤膜（滤纸）网络胶体颗粒。。通过准确的流量计丈量进水前后流速的衰减情形来盘算SDI值。。

凭证以下公式盘算FI（=SDI）值

FI（=SDI）=A×（（1-（v‘2/v’1））/ T ）×100 ＋ B

A、B : 仪表常数（通常为A=1.000，，，，，B=0.00）。。

T：丈量时间（5或15分钟）。。

V1：丈量最先时流量计的丈量值。。

V2：丈量竣事时流量计的丈量值。。

V3：带有偏置泵的偏置流量（牢靠式），，，，，用于FI值操作的V‘1和V’2是减去偏置通量（V3）的值。。

即：V’1=V1-V3，，，，， V’2=V2-V3

二、结构及组成

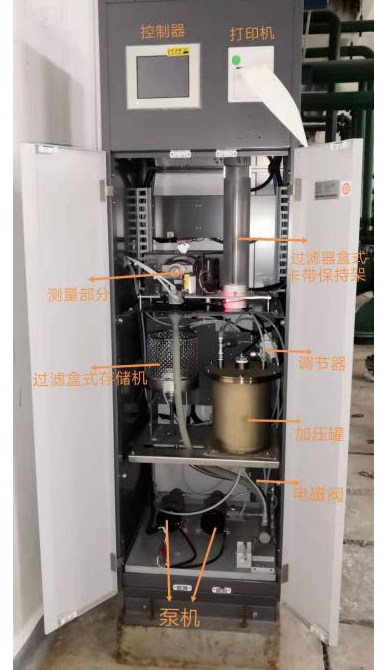

主要部件包括控制器、丈量部分、打印机、过滤器盒式卡带坚持架、过滤盒式存储机、调理加压罐、电磁阀、泵机等。。

三、丈量历程

1、已准备停当（接通电源可执行下一步操作）

(1) 显示主屏幕，，，，，打印机打印日期时间。。

(2) 停当灯亮并启动重置所有行动，，，，，以便将各机构部件变为初始状态。。

(3) 排水灯闪灼，，，，，对加压罐举行排水操作，，，，，约莫需要2分钟。。

(4) 当各机构部件返回到初始状态，，，，，并且主屏幕的备用指示灯亮起时，，，，，即完成复位。。

2、冲洗方法（丈量前对新样水举行冲洗）

(1) 冲洗灯亮。。

(2) 在没有滤纸盒的状态下，，，，，丈量部件的头手下降，，，，，形成样水循环。。

(3) 由于样水在管道内部流动 ，，，，，而浮子开关也被视为翻开状态，，，，，因此储罐的内部也将处于溢流状态。。

同时，，，，，浮子传感器不执行液位控制。。

(4) 在设置时间的冲洗完成后，，，，，丈量部分的头部上升，，，，，运送机械手臂运送一个过滤纸盒到丈量部分的过滤台上。。

3、丈量要领

(1) 丈量灯亮

(2) 丈量部分的头部再次下降，，，，，并喂给样水。。

(3) 给水后抽取空气5秒，，，，，抵达0.21Mpa压力后最先过滤。。

(4) 流量计丈量进给启动时的流量（V1）。。

(5) 在设置的丈量时间内，，，，，继续举行过滤操作。。

(6) 当抵达丈量竣事时间时，，，，，流量计将丈量进料端时的流量（V2）。。

(7) 关闭样水供应阀，，，，，流量计用偏压泵丈量偏置流量（V3）。。

(8) 凭证丈量的V1、V2和V3的值盘算和输出FI值。。

V’1=V1-V3，，，，， V’2=V2-V3

FI（=SDI）=A×（（1-（v‘2/v’1））/ T ）×100 ＋ B

4、排水

(1) 排水灯闪灼，，，，，丈量灯闪灼。。

(2) 倾轧加压罐中的样水。。排水系统约莫需要2分钟。。

5、待机状态

(1) 待机指示灯亮

(2) 丈量部分的头部向上，，，，，运送机械手臂把过滤纸盒从过滤台运送到过滤纸盒贮存罐。。

(3) 运送到位后，，，，，运送机械手臂移动到初始状态的位置。。

四、操作

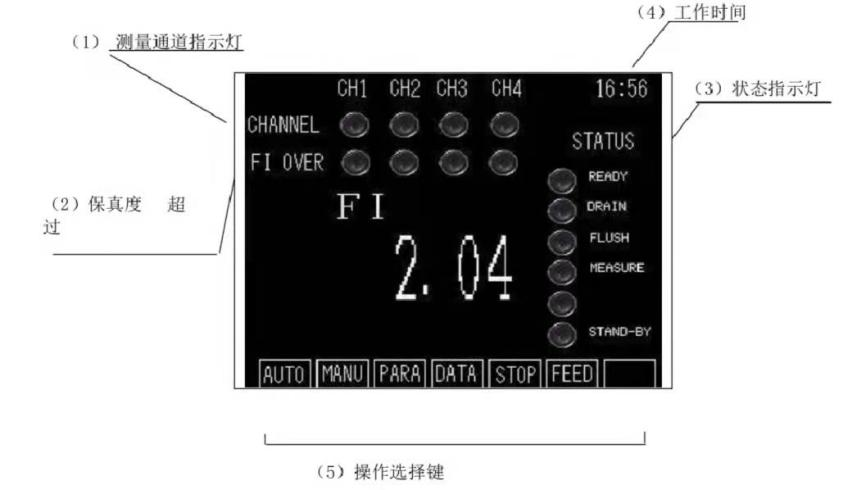

1、显示器和操作面板

(1)丈量通道指示灯

CH1- CH4指示灯对应CH1- CH4丈量通道的状态。。

(2)FI报警灯

若是凌驾参数设置的FI报警值的最大设置值，，，，，通道指示灯将亮起。。

(3)状态指示灯

丈量历程和状态可通过状态灯举行检查。。

1READY:已准备停当

2CRAIN:排水

3FLUSH:冲洗

4MEASURE:丈量

5WASH:洗濯

6STAND-BY:待机状态

(4)事情时间

显示事情时间。。

(5)操作选择键

操作屏幕为触摸面板。。

1AUTO:自动

它会在最先自动丈量时举行选择。。

需要预先设置自动丈量的相关参数。。

2MANU:手动

它会在执行手动丈量和洗濯时举行选择。。

3PARA:功效键

在设置自动丈量的参数时选择。。

4DATA:数据键

用于审查各通道的历史丈量效果（最多审查20个数据）。。

5STOP:阻止键

用于阻止自动和手动丈量历程。。

6FEED：进纸键

在输出打印机的纸张时举行选择。。

2、参数设置

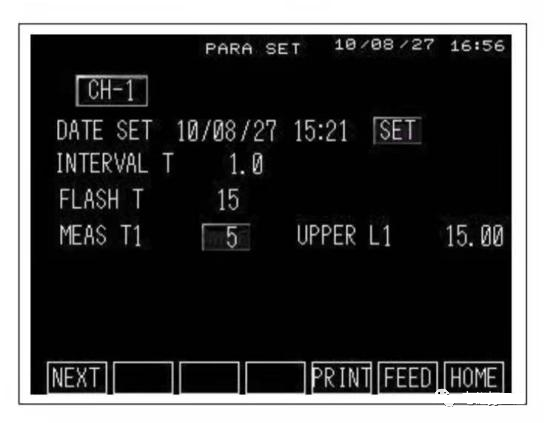

触摸主屏幕的操作选择键PARA键将显示PARA设置屏幕。。

（1）CH1:通道选择

（2）DATE SET:日期和时间设置

（3）INTERVAL T:丈量时间距离设置(单位为小时)最小距离时间为0.5小时，，，，，最大距离时间为24小时。。

（4）FLASH T:冲洗时间设置(单位为分钟)新样水举行管道内部冲洗的时间

（5）MEAS T1:丈量时间设置(单位为分钟)可选择5分钟或15分钟。。

（6）UPPER L1:FI报警值设置。。

可以为每个通道（L1到L4）单独设置，，，，，输入规模也随丈量时间的差别而差别。。

1若是丈量时间为5分钟，，，，，则输入规模为0.00-20.0。。

2若是丈量时间为15分钟，，，，，则输入规模为0.00-6.66。。

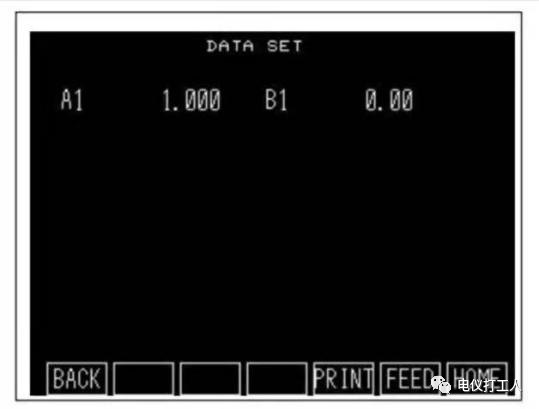

（7）A1:赔偿方程式的A值

（8）B1:赔偿方程式的B值一样平常 A=1.000 ，，，，，B=0.00。。

3、运行准备事情

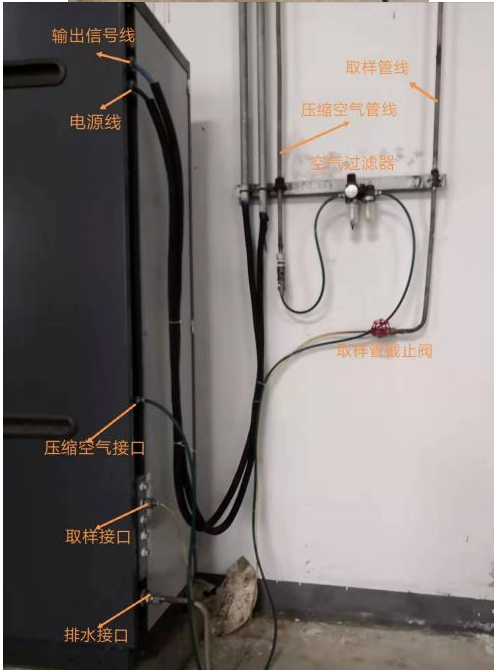

(1)装置并检查管道、线路等，，，，，确认已准确完成。。

1检查空气管道是否刚刚毗连。。别的，，，，，调理器压力应设置为0.21MPa（2.1bar），，，，，检查是否设置完成。。

2检查样水管道是否毗连优异。。

3至于排水管，，，，，为了不施加反向压力，，，，，检查其与排水坑是否有适当的距离。。

4电源接线和信号接线，，，，，检查接线是否完好。。

(2)为装备供电，，，，，并翻开装备背面的断路器。。

显示主屏幕，，，，，并在初始状态下重置机构各部件，，，，，重置约莫

需要3分钟，，，，，重置完成后停当灯亮。。

在初始状态下完成重置后，，，，，备用指示灯会亮。。

(3)设置打印机纸。。

1翻开打印机纸盖。。

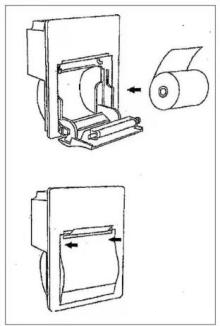

2将纸张按下图的偏向举行装置。。

3应将纸张的尖端从打印机中冒出来一部分，，，，，按下纸盖的两头关闭盖子。。

(4)安排富足的滤纸盒。。

(5)设置好日期和时间。。

(6)设置好相关参数（丈量时间距离、闪光时间、丈量时间、报警FI（上限）报警值等）。。

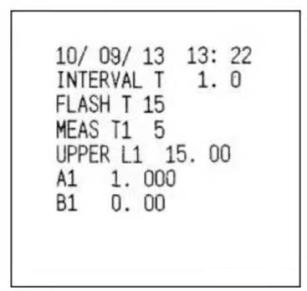

(7)通过打印机打印来检查设置的内容。。

按PARASET屏幕下的打印键，，，，，则可以通过打印打印机来检查每个输入参数的内容。。

若如上图，，，，，准备事情均已完成。。

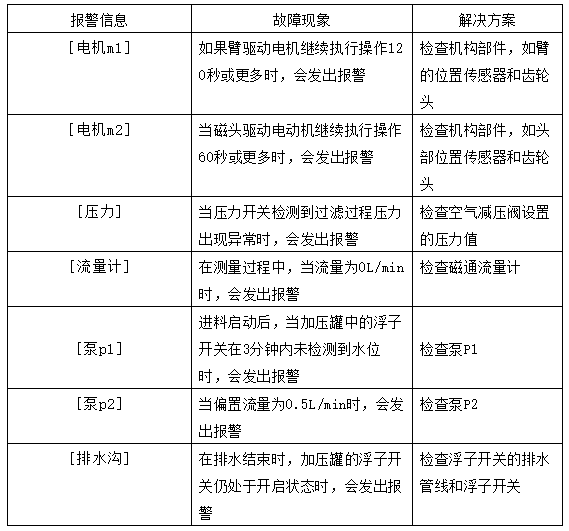

五、故障处置惩罚

六、一样平常维护

1、按期增补过滤纸盒，，，，，并将使用过的过滤纸盒的滤纸举行替换，，，，，以便用于下次增补过滤纸盒。。

2、按期检查打印机的纸张是否充裕，，，，，以便实时增补。。

3、巡检时注重剖析仪的防护步伐是否完善，，，，，避免剖析仪进水导致线路短路烧坏。。

4、巡检时注重剖析仪是否显示报警信息，，，，，以便实时排查消除报警，，，，，阻止影响剖析仪的丈量事情。。
