电接点水位计显示面板禁绝

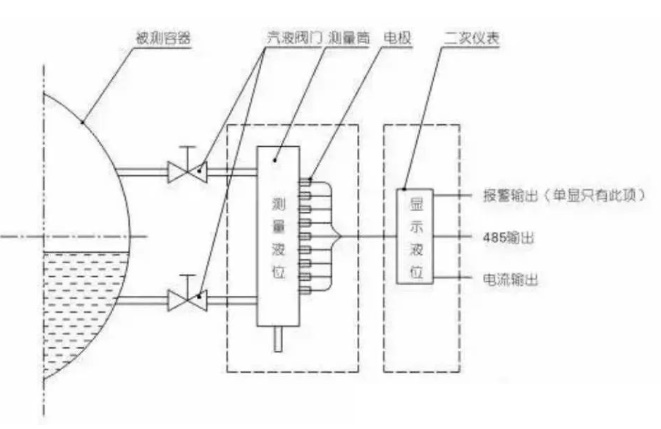

由于水和汽的导电性能差别极大，，以发电厂锅炉汽包为例，，一样平常水阻在几十ＫΩ，，汽阻在１ＭΩ以上，，丈量筒的作用就是将水位的崎岖通过电接点阻值的转变，，转换为电信号送至二次仪表举行运算和逻辑判断，，最后以发光二极管和数码管准确显示水位值。
。。

故障征象

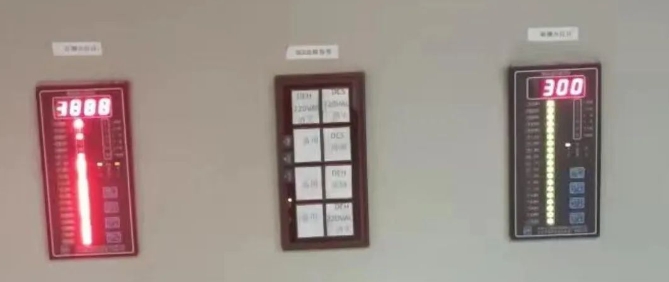

电接点水位计显示面板禁绝

检查处置惩罚经由

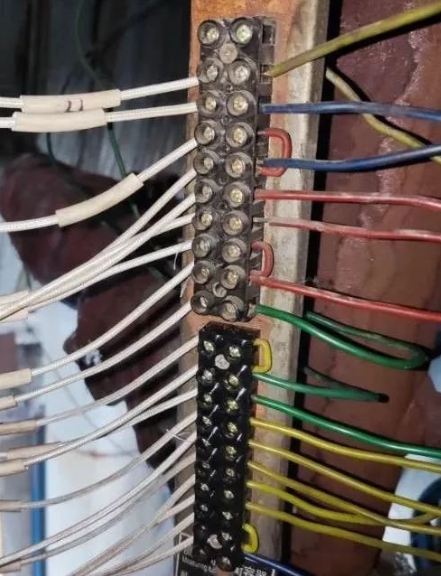

首先，，重新梳理了一下电接点的接线端子，，发明并无异常

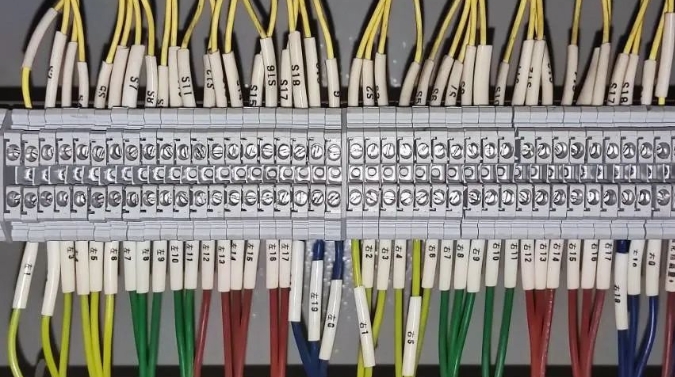

接线端子也无异常

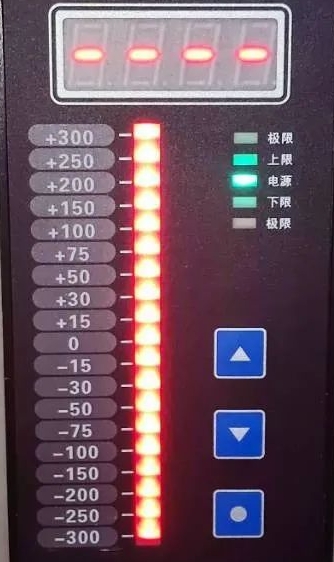

液位计显示屏正好有备件一台，，由于经常性出问题，，这次思量换上，，换好后照旧不显示液位。
。。

审查说明书，，可以举行电极测试。
。。

测试电极的要领

一连按“●”键两次，，在标尺的下端泛起一个闪灼的红点，，数码显示器上显示一个数字，，这个数字就是最下面的一个电极与丈量简体之间的阻值，，单位是KQ，，精度<±5%

按一下“▲”键，，则标尺上的闪灼点上移一格，，这时数码显示器上显示的是第二个电极的阻值，，

再按“●”键则转入正常事情状态，，另外，，若是1分钟内没有任何操作，，也会自动转入正常事情状态。
。。

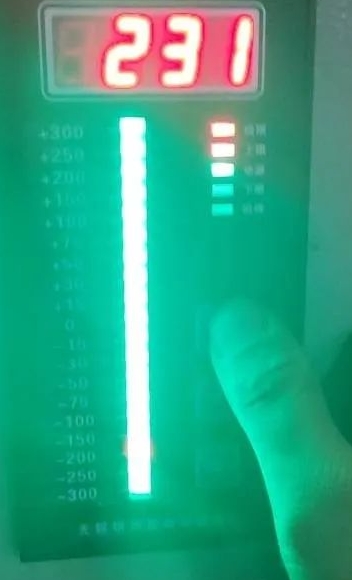

电极测试审查数值为“231”

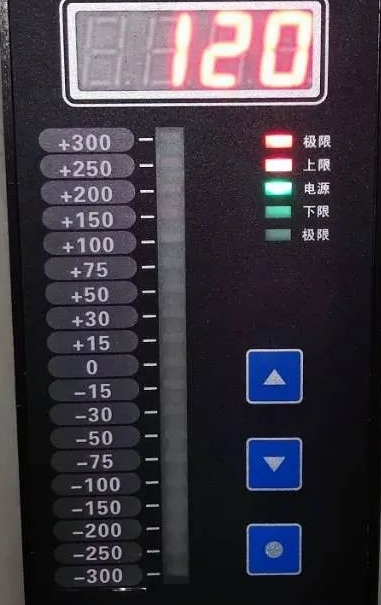

出厂时的初始设置（最洪流阻120K，，最小汽阻200K）

设置“最洪流阻”

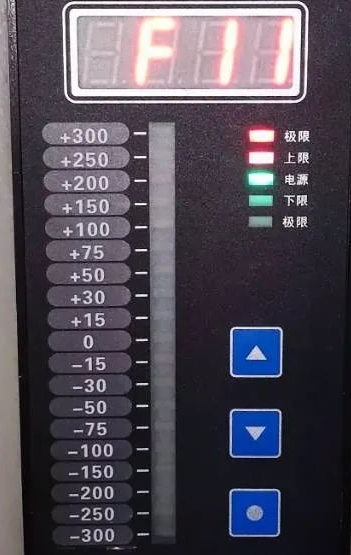

进入“系统设置菜单”（见进入系统设留菜单的办法），，选择“F11”，，

则在数码管上显示目今 “最洪流阻”设定值，，用“▲”“▼”键可以改变这个数字（按“▲”键数字加10，，按“▼”键数字减10）。
。。设置好后再按“●”键回到“系统设貿菜单”。
。。 “最洪流阻”出厂时的初始设置是120K，，您可以在10K—1000K之间调解，，仪表会自动限制您不可 违反“最洪流阻<最小汽阻”这个规则，，若是您发明数值不可往上调，，请先修改“最小汽阻”。
。。 在做这项调解前建议您先用“电极测试”功效测一下现实的水阻和汽阻，，以确定一个较量合理的值。
。。一样平常我们出厂时的初始设置（最洪流阻120K，，最小汽阻200K）可以顺应绝大大都现场情形。
。。

设置“最小汽阻”

在“系统设置菜单”中选择“F12”，，其它同设置“最洪流阻”。
。。

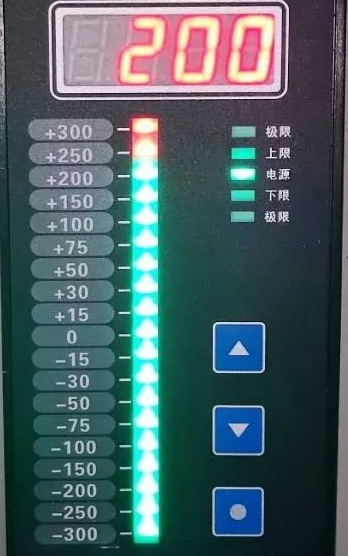

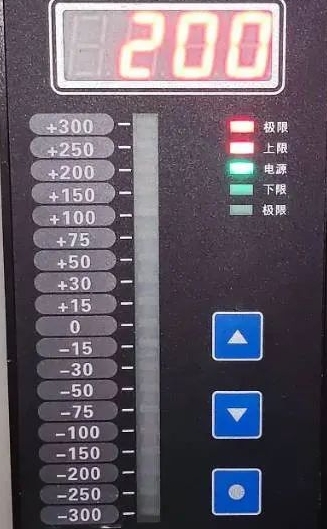

实验了将水阻设置“200”和汽阻设置“300”，，依旧不显示。
。。

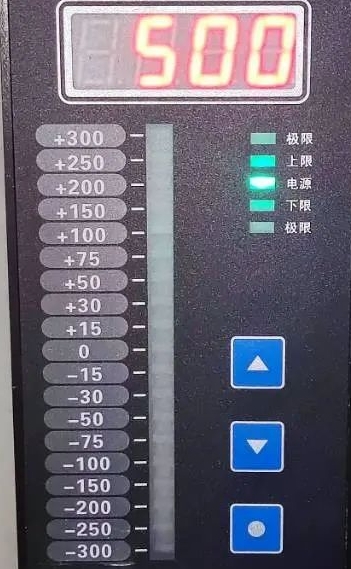

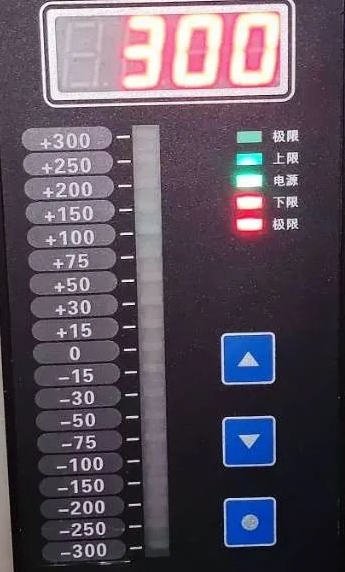

将水阻设置为“300”和汽阻设置“500”，，水位正常显示

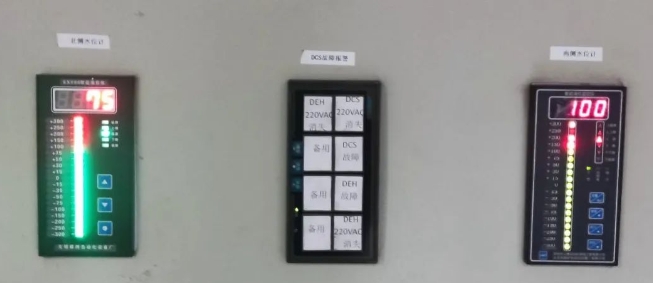

最终效果

水位可以正常显示
