湿气体涡街流量计的丈量要领
湿气体涡街流量计的丈量要领

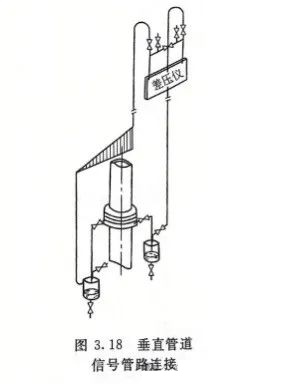

图 3.18所示的信号管路毗连要领也是有关资料中推荐的用于湿气体流量丈量的典范毗连要领。。。。可是在大管径孔板流量计中，，，也保存一些问题。。。。尤其是在雨天、雾天和大气湿度高的季节，，，空气中夹带的水较多，，，水滴自下而上撞击在节约件上，，，其中一部分进入均压环的空腔，，，进而流入沉降器，，，于是沉降器很容易被装满。。。。现场巡回检查时，，，天天都可以倾轧许多水，，，若是遇上沐日无人排污，，，就极有可能水满为患。。。。
③涡街流量计
在无振动或无显着振动的场合，，，用涡街流量计丈量空气流量，，，显著的优势是压损小、准确度较高、规模度较宽、维修事情量小。。。。压电式涡街流量计能耐受0.2g的振动。。。。在常压条件下，，，可测流速下限为6m/s。。。。电容式涡街流量计，，，能耐受(0.5~1)g振动，，，在常压条件下，，，可测流速下限为4m/s。。。。因此在振动大的场合两种涡街流量计都不适用。。。。
近几年来，，，一些公司在涡街流量计制造中引入了数字信号处置惩罚(DSP)手艺，，，使仪表的抗振动性能有了大幅度提高，，，可测流速下限也有了显著改善。。。。但应用中仍需注重现场的振动问题。。。。
与蒸汽流量丈量一样，，，受涡街流量计最大口径、最大事情压力和最高事情温度的制约，，，当口径大于400mm或流体压力高于4MPa(有的公司产品为6.4MPa)或流体温度高于420℃时，，，只能改用其他类型流量计。。。。
④差压式均速管流量计
均速管流量计对大口径空气流量丈量具有其独吞的优势，，，价钱自制、简朴可靠、装置维修方即是其显著的优点，，，是涡街流量计和节约式差压流量计的增补。。。。其检测杆选择、壅闭系数盘算等将在3.5节中讨论。。。。
(3)湿空气干部分流量丈量问题
①湿空气干部分流量丈量的须要性
在化工生产的氧化反应历程中，，，一样平常是将空气送入反应器，，，而真正加入反应的仅仅是空气中的氧。。。。由于空气中的氮和氧坚持恒定比例，，，以是丈量获得进入反应器的氮氧混淆物流量，，，也就可以盘算出氧的流量。。。。可是压缩机和鼓风机从大气中吸入的空气除了氮氧因素之外(微量因素忽略不计)，，，总是包括一定命目的水蒸气，，，并且水蒸气的饱和含量是随着其温度的转变而转变的。。。。为了将氧化反应控制在理想状态，，，须对进入反应器的氮氧混淆气流量举行准确丈量，，，也即将进入反应器的空气中的水蒸气予以扣除，，，获得湿空气的干部分流量。。。。这是湿气体中需要丈量干部分流量的一个典典范子。。。。

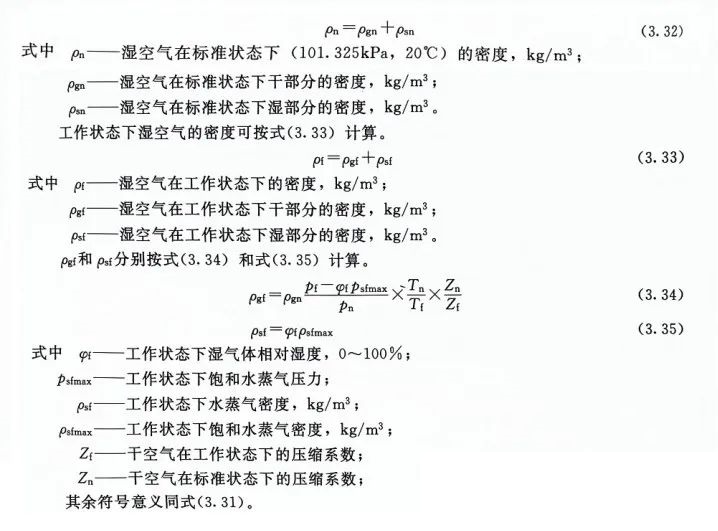

②湿空气密度的求取。。。。湿空气由其干部分和所含的水蒸气两部分组成。。。。标准状态下湿气体的密度可用式(3.32) 盘算。。。。
③差别原理流量计丈量湿空气干部分流量时的盘算公式
a.频率输出的涡街流量计

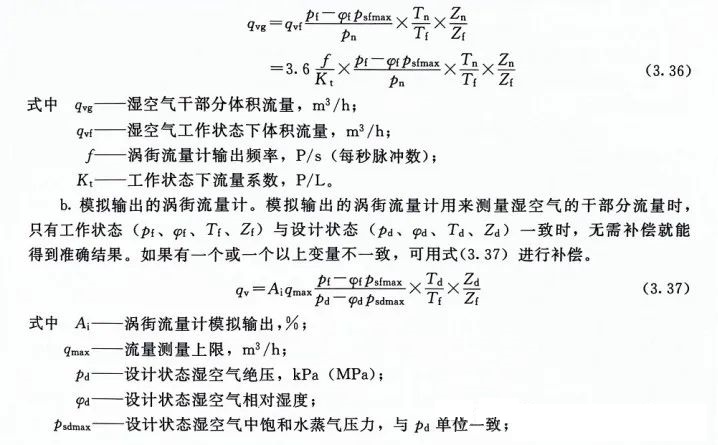

频率输出的涡街流量计用来丈量湿空气流量时，，，其输出的每一个脉冲信号都代表湿空气在事情状态下的一个确定的体积值。。。。这时，，，要盘算湿空气中的干部分，，，只需在从事情状态下的体积流量换算到标准状态（101.325kPa，，，20℃）下体积流量时，，，从总压中扣除水蒸气压力，，，如式（3.36）所示。。。。
