怎样准确熟悉锅炉三冲量给水控制系统的作用？？？
怎样准确熟悉锅炉三冲量给水控制系统的作用？？？
锅炉汽包水位三冲量调理系统是火电厂锅炉焦点控制之一。。。 。。。汽包水位三冲量调理系统的给水调理阀行动频仍，，， 锅炉水位对给水调理阀执行机构的行动较量敏感，，，稍有失慎就可能泛起严重的危险情形，，，汽包水位三冲量调理系统关系到整个机组的清静运行：若汽包水位过高，，，会造成蒸汽带水；；； ；；若汽包水位过低，，，会造成锅炉“干锅”，，，可能严重烧坏锅炉装备。。。 。。。汽包水位三冲量调理系统的主要性由此可见一斑，，，以是汽包水位的相关�；；； ；；ひ晟瓶煽俊⑵蛔远骼硐低吃诵幸轿取�。。 。。。
现在，，，汽包水位三冲量自动调理控制战略已经相当成熟，，，但在现实锅炉运行中会种种缘故原由导致水位自动调理系统投入难题，，，甚至自动不可投入。。。 。。。这种征象让人对串级三冲量调理系统的调理能力和控制战略爆发疑问。。。 。。。为此与各人交流运专心得，，，对级三冲量调理系统举行定性剖析，，，并对一些异常情形的处置惩罚步伐举行探讨。。。 。。。
1、水位三冲量调理控制战略
汽包水位三冲量调理系统使用的三个冲量划分是汽包水位、给水流量和蒸汽流量。。。 。。。汽包水位作为主调（PID 调理器）的输入信号，，，去抑制水位自己的误差。。。 。。。副调（外给定调理器）使用了一个反响信号（给水流量）和一个前馈信号（蒸汽流量），，，以消除扰动和虚伪水位。。。 。。。种种先容汽包水位三冲量调理系统的书籍中，，，都有对转达函数的盘算，，，这些盘算对系统设计很主要。。。 。。。若是用履历调理法关于系统维护，，，则完全可以抛开理论盘算。。。 。。。
① 反响信号
反响信号指给水流量信号，，，也叫内扰。。。 。。。
水位三冲量调理系统中被调量爆发转变的时间，，，PID 经由运算，，，去控制执行机构举行合理的行动，，，执行机构改变给水调理阀的开度，，，阀门控制介质转变，，，抵达控制给水流量的目的。。。 。。。
可是给水调理阀执行机构特征、水位三冲量调理系统的运行状态保存许多差别，，，这些差别主要有：
A、执行机构线性：执行机构改变开度后，，，流量随之改变的巨细。。。 。。。
B、执行机构死区：PID 输出每转变几多，，，执行机构才华行动一次。。。 。。。
C、执行机构空行程：执行机构在改变换作偏向的时间，，，改变几多开度，，，给水流量才爆发转变（减去死区的值）
D、执行机构回差：执行机构举行开、关两个偏向的行动的时间，，，流量转变不相等，，，这个流量转变绝对值的差叫回差。。。 。。。
E、执行机构及阀门的特征曲线改变：阀门线性改变，，，阀门每转变 1%，，，流量转变量与以往差别。。。 。。。
F、水位三冲量调理系统软故障：无意爆发的系统故障使得给水流量转变不匀称，，，或者时有停留。。。 。。。
G、系统介质参数爆发转变：指因给水压力、蒸汽压力转变导致给水流量转变。。。 。。。
上述差别会对系统的调理造成滋扰，，，甚至上述的情形在运行历程中也在转变。。。 。。。介质参数随时爆发转变，，，其它参数可能缓慢爆发转变，，，各人必需关注这些转变因素。。。 。。。在一其中等容量的机组中，，，一样平常汽包水位对给水流量的转变很是敏感，，，流量转变 10t/h 左右，，，就会造成水位逐渐上升。。。 。。。通常执行机构行动 1%的开度，，，就足以造成 10t/h 的流量转变。。。 。。。
水位三冲量调理系统主调的输出给副调一个给水量的指令。。。 。。。若是给水流量信号与这个指令纷歧致，，，副调的作用使执行机构改变给水调理阀开度，，，去让流量信号与主调的输出去一致；；； ；；
若是主调输出没有波动，，，而流量信号有波动，，，说明执行机构、阀门甚至给水压力等因素爆发转变，，，这些转变的因素叫做内扰。。。 。。。此时若不管这些转变，，，将最终会影响到汽包水位，，，等汽包水位转变后主调再举行调理，，，就会因延误而过调；；； ；；副调的作用就是快速消除扰动，，，若是调理合理则有可能让汽包水位不受滋扰或者少受滋扰。。。 。。。给水流量信号的设立，，，一个很主要的作用就是消除内扰。。。 。。。
② 前馈信号
前馈信号是指蒸汽流量信号。。。 。。。也叫外扰。。。 。。。
当机组负荷需求波动会引起燃烧和蒸汽流量的波动。。。 。。。在蒸汽流量波动的时间就应该实时对系统举行调理，，，若比及汽包水位最先波动的时间再调理给水流量，，，汽包水位可能因波动速率较快而纠正较慢泛起较大波动。。。 。。。为了战胜外扰，，，以是加入蒸汽流量这个信号。。。 。。。假设机组负荷需要增大，，，蒸汽流量随之增大，，，此时不等汽包水位降低，，，在副调里预先增大给水流量，，，最终使得汽包水位坚持平稳。。。 。。。
引入蒸汽流量信号是为了为了战胜外扰和“虚伪水位”。。。 。。。所谓“虚伪水位”是指当机组负荷突然增添，，，锅炉输出蒸汽量突然增大，，，此时锅炉因蒸发量增添，，，给水量未来得及转变，，，
此时汽包水位应该降低；；； ；；但锅炉出汽量突然增大导致蒸汽压力突然降低，，，使汽包里汽水混淆物中的汽泡急剧增添，，，汽泡鼓舞着汽包水位虚增，，，造成了汽包水位增高的征象。。。 。。。
锅炉泛起虚伪水位时汽包水位增高，，，主调使得执行机构关小�。。 。。。�，，加剧了水位降低的情形。。。 。。。可是由于前馈信号的保存，，，蒸汽流量一旦增大，，，副调的 PID 下令执行机构开大，，，抵消了虚伪水位造成的影响。。。 。。。因此副调的反响信号和前馈信号作用很是大，，，也很是有须要。。。 。。。

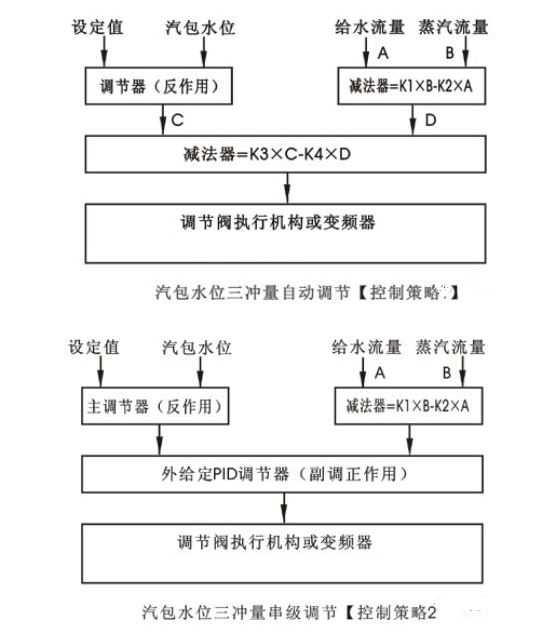

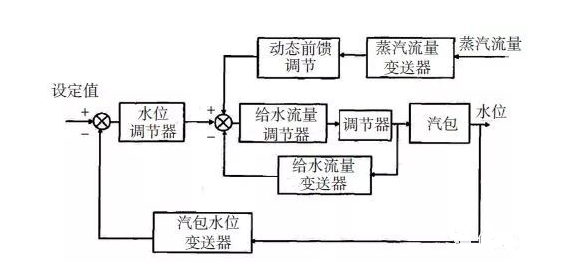

③ 锅炉水位三冲量控制战略图
前馈信号和反响信号的作用相反。。。 。。。请注重 PID 的正反作用。。。 。。。
2、水位三冲量调理通例参数整定纪律
有人对串级调理系统的参数整定较量生疏。。。 。。。由于串级系统参数较多，，，较量禁止易剖析。。。 。。。
下面我们分办法对参数整定要领作个探讨。。。 。。。
① 设置副调流量系数
包括给水流量系数和蒸汽流量系数。。。 。。。这两个系数没有牢靠值。。。 。。。若是副调的比例作用很弱，，，这两个系数甚至可以作废不必。。。 。。。之以是要设置流量系数，，，是要提醒读者注重：在调试历程中，，，切不可先令副调比例作用过强！不然有可能造成系统震荡，，，最终导致清静事故。。。 。。。一样平常我们预设这个系数为 0.3 左右，，，蒸汽流量系数和给水流量系数应该大致相等。。。 。。。
② 设置副调的比例带很是大，，，积分时间为无限大
比例作用的巨细因系统而异。。。 。。。原则上应该先把副调作用放很小�。。 。。。�，，以避免系统或者副调震荡。。。 。。。
③ 设置主调的积分时间为零，，，比例作用较量弱
之以是没有给出比例作用的详细数值，，，是由于凭证差别的系统、差别的 DCS 系统、差别的程序或 PID 调理器，，，这个值差别很大。。。 。。。一样平常来说，，，副调的比例带可以先设为 150-600，，，主调比例带设为 100-200。。。 。。。
④ 逐渐降低主调比例带
凭证视察效果，，，逐渐增强比例作用，，，直到系统靠近平稳。。。 。。�；；； ；；蛘呒绦銮勘壤饔茫�，，直到系统靠近于等幅震荡，，，然后把此时的比例带除以 0.6，，，基本上靠近于可用了。。。 。。。可是关于汽包水位系统，，，最好不要调到等幅震荡，，，这样会使系统处于危险的田地。。。 。。。
⑤ 逐渐增强主调积分作用
积分作用逐渐增强，，，能在较短时间（10 分钟左右）内消静差即可。。。 。。。
积分作用不可放得很强，，，切记！主调积分作用太强不但没有利益，，，还会带来危害。。。 。。。由于在被调量最先强势回调的时间，，，需要调理器的输出也要快速回调，，，这样才华使得被调量不会大幅度超调，，，而这时间若是积分作用很强，，，积分作用会使得调理器的输出不但不回调，，，并且还可能凭证原来的趋势继续调理，，，一直比及被调量和设定值靠近相等的时间，，，才最先回调，，，
此时为时已晚，，，一定造成大幅度的超调。。。 。。。要记着�。。 。。。褐鞯骰值哪康氖俏讼膊畹摹�。。 。。。只要系统没有静差，，，积分作用就不须要增强。。。 。。。
⑥ 不使用微分作用微分作用可以超前调理，，，但水位三冲量调理系统不使用微分。。。 。。。由于水位、流量信号大多保存着细小的波动，，，微分作用会将这些波动放大，，，造成滋扰。。。 。。。
⑦ 主调比例带与副调比例带相乘。。。 。。。削弱主调作用，，，逐渐增强副调作用主调比例带与副调比例带相乘的积，，，牢靠一个数，，，约莫增强副调多大幅度，，，就削弱主调多大幅度，，，乘积基本坚持稳固。。。 。。。在修改主、副调参数的时间应该先削弱一个，，，再增强另一个，，，以免系统引起震荡。。。 。。。
⑧ 副调比例作用增强到足够抑制给水流量的扰动为止
⑨ 在负荷大幅度改变时，，，视察副调的曲线，，，避免震荡的爆发这个阶段容易被忽视，，，可是很是主要！负荷大幅度波动时间，，，流量最容易引起震荡，，，此时削弱副调的比例作用，，，直到不爆发震荡为止，，，然后为了清静，，，再次稍微削弱副调作用。。。 。。。在调理副调的同时，，，还需要注重改变主调的比例作用。。。 。。。
⑩ 注重修改主调的积分作用在重复整定主调、副调比例参数之后，，，要记得积分 作用也需要修改。。。 。。。若是副调的比例作用削弱，，，那么积分作用也要响应削弱，，，由于调理器的输出是比例和积分相权衡的效果。。。 。。。至此水位三冲量调理系统基本调试竣事。。。 。。。为了避免副调震荡，，，还可以对副调的反响系数和前馈系数举行修改，，，基本同削弱副调比例带的作用相当。。。 。。。切记在修改系数时一定要把该系统切换为手动运行方法，，，不然可能对调治器造成较大滋扰，，，甚至危害锅炉清静运行。。。 。。。
