某电厂启磨煤机导致母线失电机组跳闸案例剖析
火电厂启磨煤机导致母线失电机组跳闸案例剖析
9月2日#4机组非停事务汇报
一、事务前机组运行方法:
#4机组有功:200MW，，无功:48MVar，，主汽温度532/533℃，，再热汽温546/540℃，，双侧风烟系统运行，，厂用标准方法，，#1-4磨煤机运行，，#5磨煤机磨练;#2给水泵运行，，#3给水泵备用，，#1给水泵磨练。。。
二、事务经由:
9月2日17时50分，，#4炉#5磨煤机磨练竣事后安排送电启动。。。
18时01分，，运行职员启动#5磨煤机不乐成，，同时势故音响，，#4炉 #3、#4磨煤机跳闸，，#2引风机、#2送风机、#2一次风机显示运行状态无电流，，6KVB段母线电压到零，，主盘发“6KVB段开关位置异常”“高厂变B分支后备�；；；ば卸薄暗脱共�2零序1段�；；；ば卸薄�6KVB段快切装置闭锁”“保安PCB段备自投行动”光字。。。就地检查发变组�；；；、B屏发“低压侧2零流1段�；；；ば卸�，，6KVB段快切装置发“快切装置出口闭锁”信号。。。6KVB段母线失电，，所带B侧各380VPC段失电，，保安B段备自投联动乐成。。。
18时01分51秒，，#4机2给水泵转速下降至1085转/分，，发“出口流量低再循环门未开启”跳闸，，联启#3B给水泵电源开关，，#3给水泵显示合闸状态，，汽包水位迅速下降。。。
18时02分03秒，，#4机#3给水泵辅助油泵联停，，#3给水泵润滑油压下降，，#3B给水泵因润滑油压低跳闸。。。
18时02分08秒，，润滑油压低联启#4机3给水泵辅助油泵。。。
18时02分57秒，，运行职员抢合#3A给水泵乐成，，调增给水流量。。。
18时03分20秒，，#4炉汽包水位-330mm，，锅炉MFT行动灭火，，快速降负荷。。�；；；指慈忌帐�，，#1、2供油泵因输煤PCA段失电无法启动(输煤A变由#4机组6KVB段接带)，，#3供油泵因输煤DCS控制电源失电无法启动，，无法燃烧，，就地恢复输煤380V动力及控制电源，，将#4机6KVA段厂用电倒为启/备变接带。。。
18时11分，，就地检查#4炉#5磨煤机电源开关A相包管熔断、B相包管炸裂，，新闻触头有显着放电灼伤痕迹。。。
18时19分，，#4机再热汽温降至455/460℃，，手动打闸，，#4机组解列。。。
18时30分，，断开#4机6KVB段母线各路变压器和负荷开关，，隔离6KV B段母线，，合各380VPC段联络开关，，恢复失电PC段母线。。。磨练处置惩罚#4炉#5磨煤机电源开关静触头。。。
19时12分，，#4炉燃烧。。。
21时00分，，处置惩罚好#4炉#5磨煤机电源开关静触头，，替换A、B相故障包管。。。测#4炉#5磨煤机电机绝缘正常，，检查#5磨煤机本体正常，，恢复#4机6KVB段母线及各路负荷。。�；；；指�380V各PC段标准方法。。。试转#4炉#5磨煤机正常。。。
22时43分，，#4机组冲车。。。
9月3日0时02分，，#4机组并网。。。
三、缘故原由剖析:
#4机6KVB段母线失电缘故原由:
#4机组停运后，，通过调取DCS历史曲线核实，，运行职员18时01分30秒，，操作启动#5磨煤机时，，最大启动电流130A，，未抵达磨煤机FC真空接触器�；；；ば卸ㄖ岛透哐谷鄱掀魅鄱系缌�，，同时对开关举行了机械特征和绝缘测试，，扫除了开关行动差别步造成包管熔断的可能性。。。
就地检查#5磨煤机(6436)开关B相包管触头有显着放电痕迹且外壳破碎，，柜内B相静触头上方金属板有显着放电痕迹。。。说明在#5磨煤机(6436)开关合闸后，，B相熔断器故障，，对上方金属板放电，，造成6KVB段母线B相接地，，导致“零序1段”�；；；ば卸隹�，，6KVB段母线失电，，闭锁快切。。。同时熔断器熔断后内部撞针撞击开关机械分闸机构，，跳开#5磨煤机(6436)开关。。。
#4炉灭火缘故原由:
6KVB段母线失电后，，#2给水泵在转速下降历程中，，因“出口流量低再循环门未开启”逻辑触发跳闸，，联启#3B给水泵电源开关后，，因母线失电导致#3给水泵未启动，，同时#1给水泵磨练退备，，抢合#3A给水泵后，，运行职员调解水位不实时，，导致汽包水位下降至-330mm,锅炉MFT行动灭火。。。
#4炉燃烧不乐成导致#4机�；；；倒试�:
6KVB段母线失电后，，导致输煤380VPCA段失电，，所接带的#1、#2供油泵无法启动，，同时供油泵房DCS两路控制电源均在输煤380VPCA段上接带，，造成#3供油泵也无法启动，，短时无法投油燃烧，，导致#4炉再热汽温降至455/460℃，，抵达手动打闸条件。。。18时28分，，运行职员到输煤PC段配电室手动合输煤PCA段和PCB段联络开关，，恢复输煤PCA段母线电源，，逐步恢复燃烧。。。
四、袒露的问题:
1.#4炉#5磨煤机(6436)开关B相熔断器保存质量问题，，在开关合闸后熔断，，同时泛起弧光放电与外壳破碎征象，，导致6KVB段母线接地�；；；ば卸�，，母线失电。。。
2.运行职员整体手艺水平缺乏，，事故处置惩罚能力低。。。对一台给水泵退备磨练时代，，6KV母线失电的提防步伐熟悉缺乏，，汽包水位调解能力缺乏，，导致锅炉灭火。。。
3.对外围DCS电源接线方法隐患排查不到位，，供油泵房热工DCS控制柜两路电源均在输煤PCA段上接带，，属不准确电源方法。。。输煤PCA段失电，，导致DCS热控柜失电，，供油泵无法操作，，延误锅炉燃烧，，导致机组低汽温�；；；�。。。
五、提防步伐:
1.使用辅机停电时机，，组织对全厂FC真空接触器熔断器的普查事情，，发明熔断器有阻值缺乏格，，外壳外貌有老化、暗纹等清静隐患，，实时举行替换。。。同时要求运行职员在举行6KVFC真空接触器停送电历程中，，要将开关拉出距离，，对高压熔断器举行检查确认后再送电操作。。。
2.要增强运行职员整体手艺培训，，做好给水泵等主要辅机退备时代的事故预想，，并严酷执行各项提防步伐。。。提高事故处置惩罚能力。。。
3.组织对输煤供油泵房热控柜两路电源举行刷新，，分段接入。。。并将输煤变低压侧及联络开关，，由输煤操作刷新为主机DCS操作。。。同时对全厂涉及双电酝迫椿的热工控制柜、电源柜的电源方法举行逐一隐患排查，，梗塞误差。。。

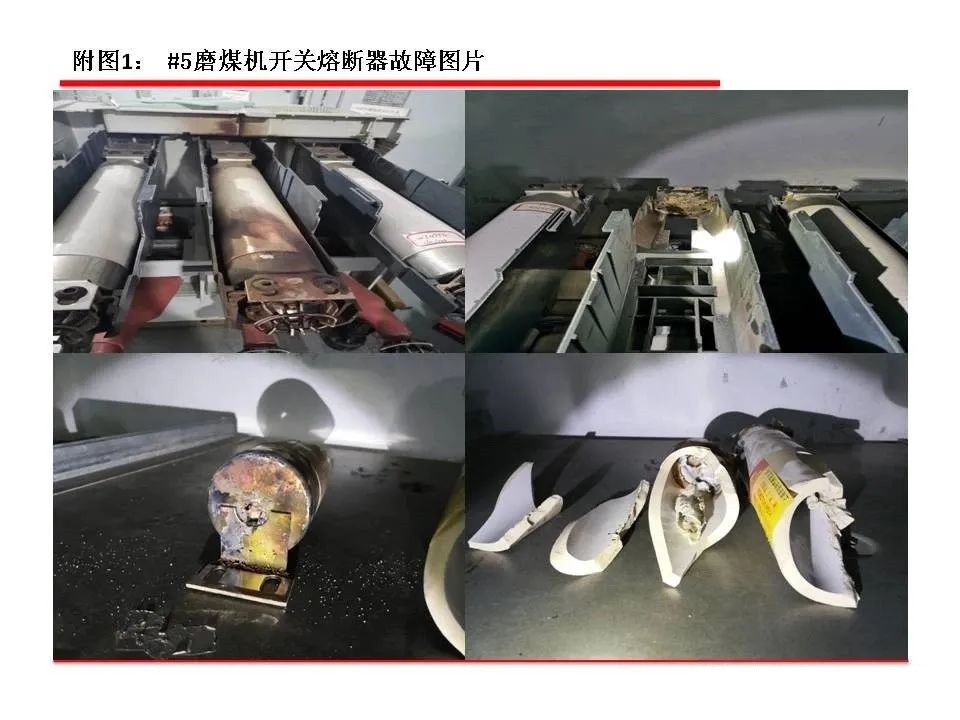

附图1:#5磨煤机开关熔断器故障图片

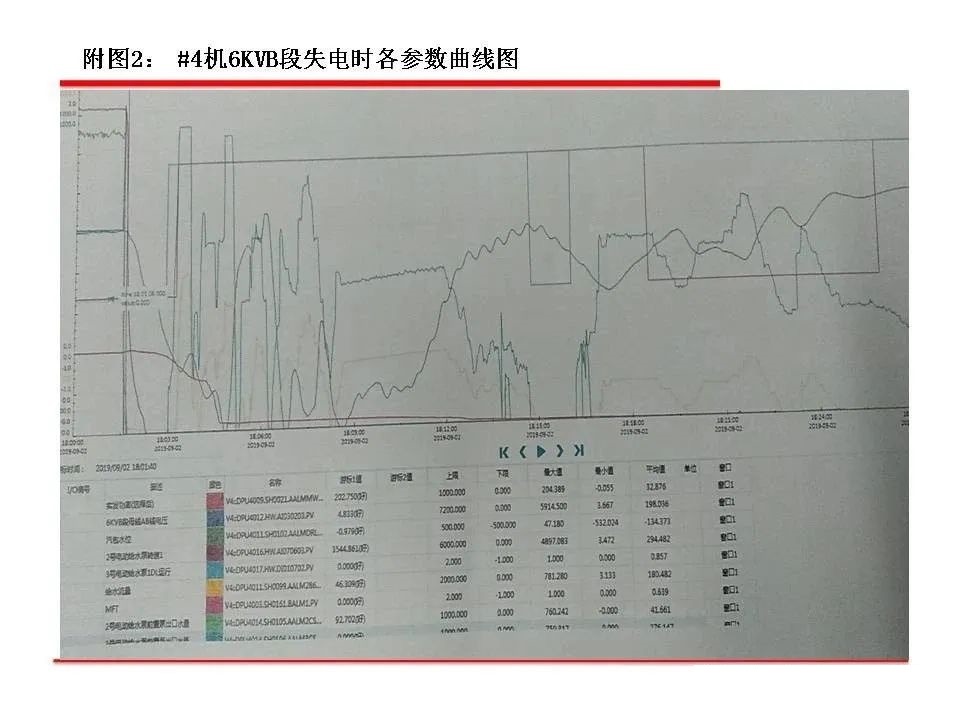

附图2:#4机6KVB段失电时各参数曲线图
