涡街流量计蒸汽流量的丈量要领
用涡街流量计丈量蒸汽质量流量
涡街流量计是体积流量计，，即雷诺数在一定规模内，，其输出只与体积流量成正比。。
涡街流量计的输出有频率信号和模拟信号两种，，模拟输出是在频率输出的基础上经f/I转换获得的。。这一转换约莫要损失0.1%准确度。。以是用来丈量蒸汽流量时，，用户更爱选用频率输出。。
频率输出涡街流量计更受热力公司等用户接待的另外几个缘故原由如下。。
a.频率输出涡街流量计价钱略低(非智能型)。。
b.频率输出涡街流量计满量量程修改更利便，，只需对积算仪上的按键按划定的要领举行简朴的操作就可实现。。
c.由频率输出涡街流量计输出的频率信号盘算蒸汽质量流量，，只需知道流体目今工况，，而模拟输出涡街流量计的温压赔偿只是对目今工况偏离设计工况而引起的误差举行赔偿，，因此，，不但需知道目今工况，，还需知道设计工况。。后一种工况数据经常由于时间推移某人事情迁导致资料遗失而引起过失，，相比之下，，频率输出涡街流量计却不会有此问题。。

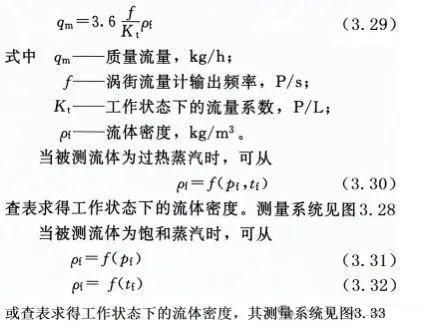

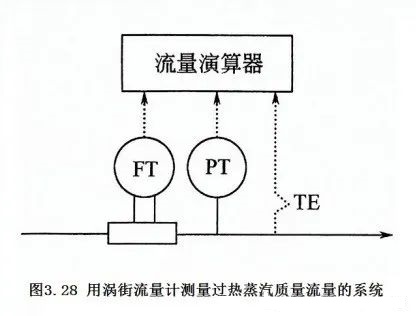

频率输出涡街流量计丈量质量流量的表达式为：
在式(3.29) 中，，ρf应是涡街流量计出口的流体密度，，因此，，pf的测压点应取在涡街流量计出口的划定管段上。。
有些研究效果批注，，临界饱和状态蒸汽经减压后会爆发相变，，即从饱和状态变为过热状态，，这时，，将其仍作为饱和蒸汽从式(3.31)或式(3.32) 的关系求取ρf，，必将引入较大误差 若是泛起这种情形，，应举行温度压力赔偿。。
