1、简介

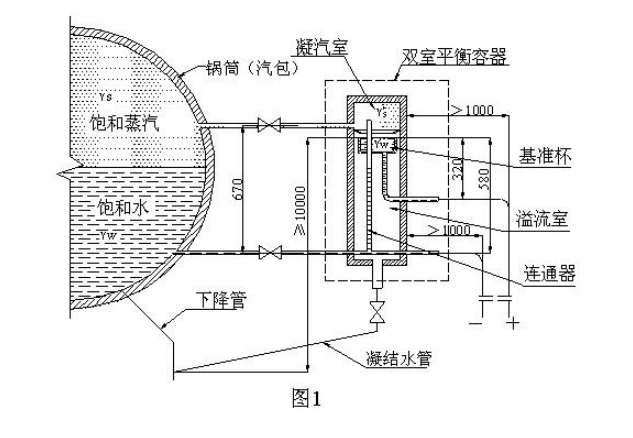

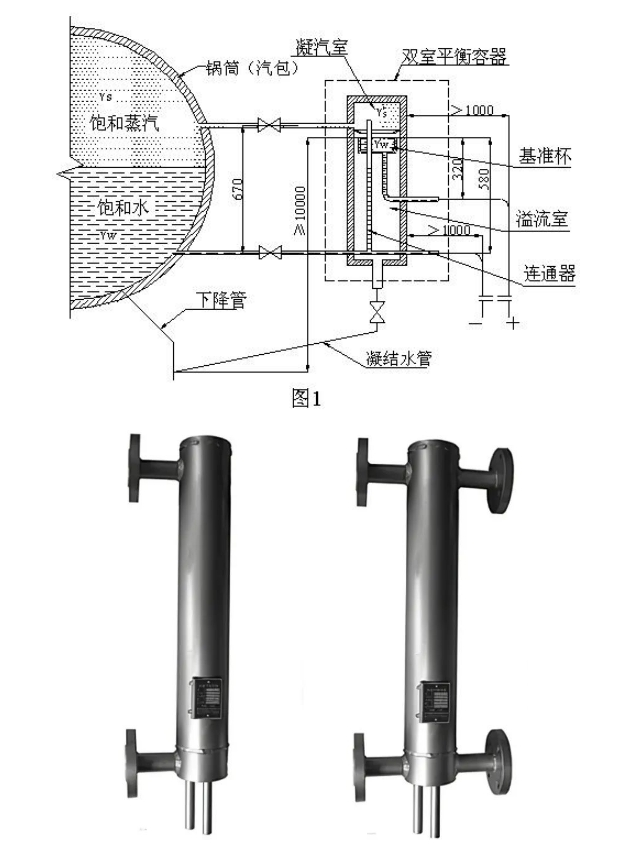

双室平衡容用具有一定自我赔偿能力的汽包水位丈量装置。。。。。。如图1所示，，，，，在基准杯的上方有一个圆环形漏斗结构将整个双室平衡容器脱离成上下两个部分，，，，，为了区别于单室平衡容器，，，，，称为双室平衡容器。。。。。。它们划分命名为凝汽室、基准杯、溢流室和连通器。。。。。。
2、凝汽室
理想状态下，，，，，来自汽包的饱和水蒸汽经由这里时释放掉汽化潜热，，，，，形成饱和的凝聚水供应基准杯及后续环节使用。。。。。。
3、基准杯
它的作用是网络来自凝汽室的凝聚水，，，，，并将凝聚水爆发的压力导出容器，，，，，传向差压丈量仪表——差压变送器（后文简称变送器）的正压侧。。。。。。�；；急娜莼怯邢薜�，，，，，当凝聚水充满后则溢出流向溢流室。。。。。。由于基准杯的杯口高度是牢靠的，，，，，故称为基准杯。。。。。。
4、溢流室
溢流室占有了容器的大部分空间，，，，，它的主要功效是网络基准杯溢出的凝聚水，，，，，并将凝聚水排入锅炉下降管，，，，，在流动历程中为整个容器举行加热和蓄热，，，，，确保与汽包中的温度抵达一致。。。。。。正常情形下，，，，，由于锅炉下降管中流体的动力作用，，，，，溢流室中基本上没有积水或少量的积水。。。。。。
5、连通器
倒T字形连通器，，，，，其水平部分一端接入汽包，，，，，另一端接入变送器的负压侧。。。。。。它的主要作用是将汽包中动态的水位爆发的压力转达给变送器的负压侧，，，，，与正压侧的（基准）压力较量以得知汽包中的水位。。。。。。它之以是被做成倒T字形，，，，，是由于可以包管连通器中的介质具有一定的流动性，，，，，避免其延伸到汽包之间的管线冬季爆发冻结。。。。。。连通器内部介质的温度与汽包中的温度很可能纷歧致，，，，，致使其中的液位与汽包中差别，，，，，可是由于流体的自平衡作用，，，，，对使汽包水位丈量没有任何影响。。。。。。
6、差压的盘算
通过前面的先容可以知道，，，，，凝汽室、基准杯及其底部位于容器内部的到茏鬈中的介质温度与汽包中的介质温度是相等的，，，，，即γw=γ`w，，，，，γs=γ`s。。。。。。故而不难获得容器所输出的差压。。。。。。以丈量规模为±300mm双室平衡容器为例加以先容（如图1所示）。。。。。。

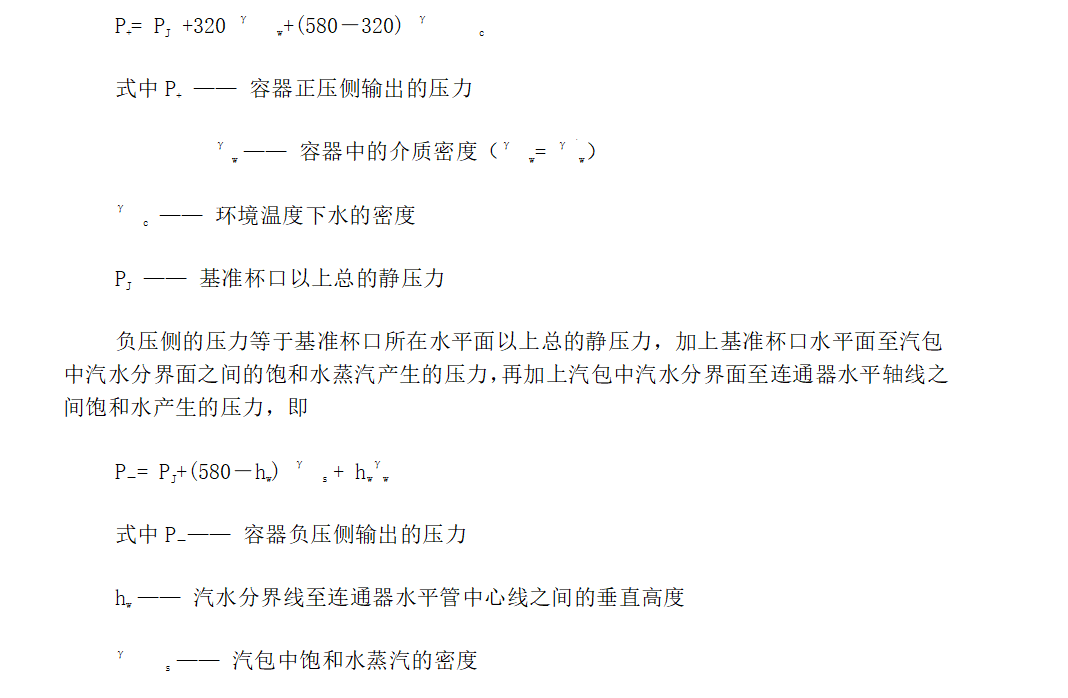

通过图1可知，，，，，容器正压侧输出的压力即是基准杯口所在水平面以上总的静压力，，，，，加上基准杯口至L形到茏鬈的水平轴线之间这段笔直区间的凝聚水压力，，，，，再加上L形到茏鬈的水平轴线至连通器水平轴线之间，，，，，位于容器的外部的这段笔直管段中的介质爆发的压力。。。。。。其中的最后部分压力，，，，，由于其中的介质为静止的且距容器较远，，，，，因此其中的介质密度应为情形温度下的密度。。。。。。因此
因此差压
这里有一点需要说明
就本例中的容器而言，，，，，当温度从0℃升高到25℃时，，，，，温度的转变对丈量系统的最终效果影响只有1mm左右，，，，，而情形温度从25℃升高到50℃所带来的影响却为+2.3～5.5mm之间。。。。。。确定温度应就高不就低。。。。。。
双室平衡容器是一种具有一定的自我赔偿能力的汽包水位丈量装置。。。。。。它的这种能力主要体现在，，，，，当汽包中的水位越靠近于0水位，，，，，其输出的差压受压力转变的影响越小，，，，，即对汽包水位丈量的影响越小。。。。。。容器特征由于容器的自身结构决议的，，，，，故又称为固有赔偿特征。。。。。。
7、双室平衡容器水位计的校准要领
1. 调解阀门开度：在丈量水位时，，，，，若是发明液位过高，，，，，需要适当调解下室的收支水流量，，，，，可通过调解下部的阀门开度来抵达目的。。。。。。
2. 扫除气泡：在水位计的上室中可能会泛起气泡，，，，，这会影响液位计的准确度。。。。。。因此，，，，，每3小时或4小时需要检查一次水位计，，，，，将上室内的气泡打完或尽可能倾轧。。。。。。
3. 按期洗濯：按期洗濯液位计的各部位，，，，，避免污物和杂质的积累。。。。。。
8、后续注重事项
锅炉双室平衡容器水位计关于锅炉运行的清静和稳固性至关主要，，，，，因此需要按期检查和校准。。。。。。在使用历程中，，，，，也需要注重以下几点：
1. 需要妥善保管且按期检查水位计的密封性。。。。。。
2. 按期检查液位计相关的讨论和毗连受道是否保存走漏征象。。。。。。
3. 阻止强烈攻击或机械振动。。。。。。
4. 阻止接触高温介质。。。。。。
