压缩机振值波动故障维修知识

入口膨胀机振动波动处置惩罚经由

振动探头型号：330904-08-15-10-02-05（本特利5mm探头）

原前置器型号：CRYOSTAR 792414506-04 7 MWTER CABLE(随装备成套的法国低温星的7米电缆，，，信号类型AI 4~20mA有源

延伸电缆型号：330980-060-01-05（本特利6米延伸电缆）

中控振动量程：0~100μm

发明问题：发明波动的时间是在下雨天，，，一声大雷响事后，，，两个入口膨胀机振动其中一个振动波动，，，由原来的正常值13μm波动到29μm，，，凌驾25的报警值（联锁值为30μm）经审查趋势，，，就是在雷声的时间振动值有大的波动。。。。。。后期审查趋势，，，都有大巨细小的波动，，，波动规模在13-25

处置惩罚要领：（前5项是在膨胀机运转的时间处置惩罚的，，，后2项是停车后处置惩罚的）

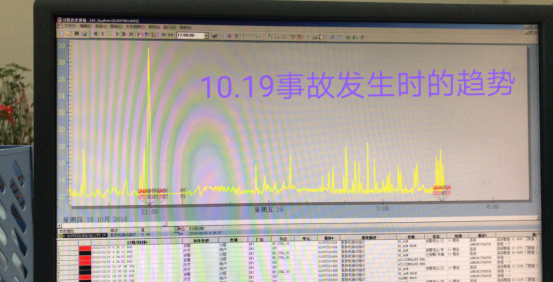

一、对现场屏障排查，，，电缆走向是前置接线箱到现场控制箱到现场接线箱到机柜室卡件（屏障接地在机柜室端）。。。。。。其中现场接线箱到控制箱电缆屏障未接通，，，随后接通后视察趋势照旧有波动。。。。。。对回路屏障接地举行测试，，，均小于4Ω，，，随后10.19停车事务爆发。。。。。。

二、两个前置器举行替换（由于打雷后的两周时间只有一个振动波动，，，其中一个未波动），，，视察趋势照旧有波动

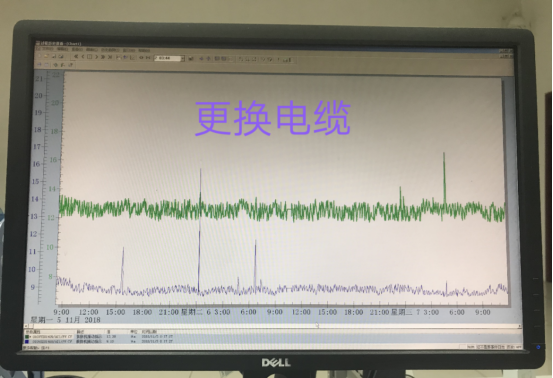

三、重新替换信号电缆并直接以前置器端放到机柜室，，，稳固一周后又最先波动。。。。。。后期又放两基础安电缆，，，波动仍未解决。。。。。。

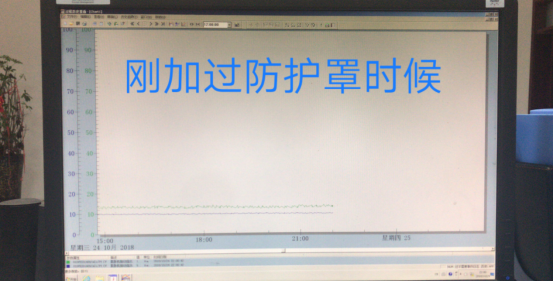

四、对现场探头加防护，，，裹一层铅衣，，，套一个铁质防护罩，，，视察趋势，，，前三天波动不在频仍，，，后期又恢复之前波动。。。。。。

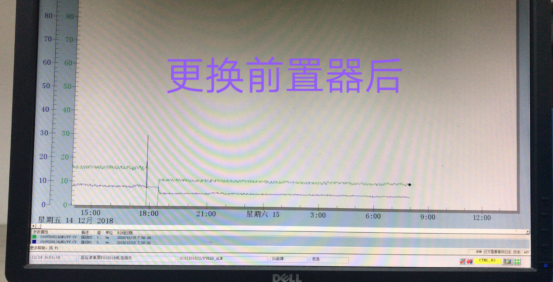

五、替换前置器，，，前置器由原来的4~20mA替换为本特利的三线制的脉冲电压磁感应式（型号为：330180-51-00），，，视察一周，，，未发明波动。。。。。。其中延伸电缆暂时用的是4.5米的延伸电缆，，，加上探头1米的电缆，，，总长度为5.5米。。。。。。比此型号的前置器要求的5米电缆长了0.5米，，，故显示值比原来正常值偏小一点。。。。。。

六、停车后，，，又把前置器替换回来，，，用对讲机实验，，，对讲开的时间，，，只要对讲机靠近振动探头，，，直接波动到最大值，，，越近波动值越大。。。。。。滋扰规模约莫5米内。。。。。。后期榨取职员在周围使用对讲机，，，虽然停车，，，但仍有波动，，，波动值为0.32~5左右。。。。。。

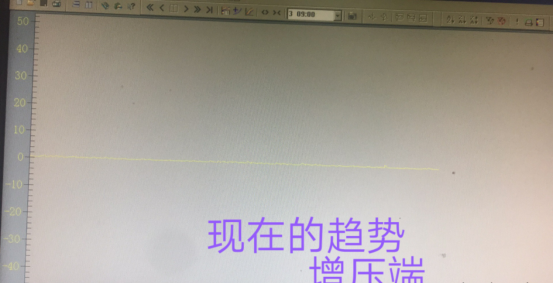

把两个前置器替换为本特利三线制，，，延伸电缆也配套为前置器要求的长度5米电缆。。。。。。接到中控的3500上，，，从3500通讯到DCS视察并联锁此两个振动。。。。。。
