#6A侧循环水进水电动蝶阀不正常关闭剖析
#6A侧循环水进水电动蝶阀不正常关闭剖析
一、事务经由
7月9日前夜，，，，运行二值当值，，，，晚上20:51，，，，运行职员在监盘历程中发明#6机组凝汽器A侧循环水进水电动蝶阀显黄，，，，“已开”信号消逝，，，，循环水进水压力降低，，，，待已关信号到位后，，，，运行操作职员连忙在DCS画面上操作开启，，，，水压逐步恢复正常，，，，真空由-87.4KPa降至-85.9KPa后恢复正常，，，，后通知热工磨练职员现场检查情形，，，，热工磨练职员审查DCS相关逻辑，，，，此门没有联锁逻辑，，，，也就是说基本可以扫除逻辑触发联锁从而导致阀门关闭，，，，后又到就地检查也未发明其他异常，，，，为了包管系统清静运行，，，，和运行职员探讨后，，，，决议将此门电源扫除，，，，待第二天办票彻底排查 。。。
二、缘故原由剖析

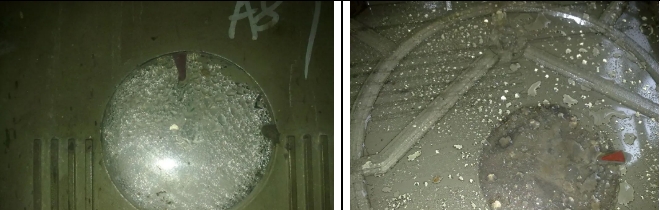

7月10日上午，，，，我们安排办票对A侧循环水进水电动蝶阀举行全方位的检查，，，，通过审查DCS报警纪录，，，，报警顺序为，，，，最先爆发的报警是开到位信号消逝，，，，然后此电动门的控制站�？？楸ň∕SDD块报警），，，，由此基本可以断定为就地信号直接行动，，，，导致阀门关闭，，，，也就是说，，，，基本可以扫除DCS误发信号的可能，，，，（若是DCS发关闭指令，，，，不应该有控制站�？？楸ň�，，，，凭证这种思绪，，，，我们到就地检查：从外观上看，，，，阀门行程指示端盖透明部分能看到凝聚的水滴，，，，如图所示：

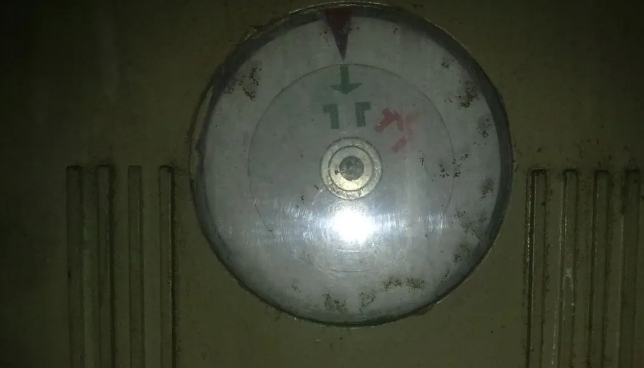

内部没有水汽的电动门如下图：

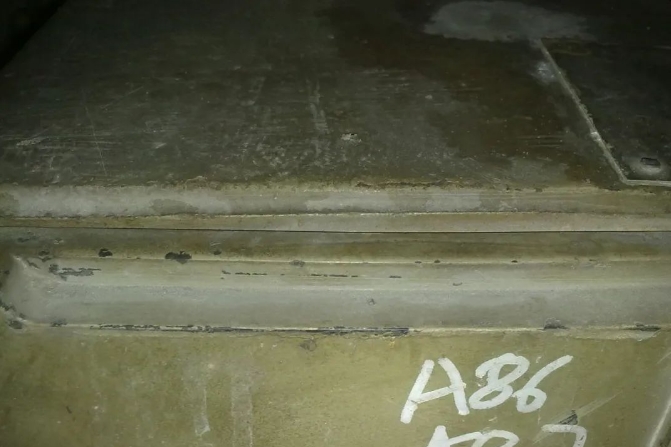

检查电动门控制单位LK和远方就地之间的电缆绝缘，，，，电缆双方接线都拆掉后，，，，摇绝缘，，，，测试效果如下：开指令和关指令对地绝缘都为无限大，，，，线间电阻和抵达20兆欧以上，，，，反响线也是云云，，，，由此，，，，基本可以扫除电缆故障，，，，就地仔细检查控制单位LK和电动门周围的情形发明：电动门内部保存一定的水汽，，，，剖析水汽的泉源，，，，经检查电缆进线口密封很严实，，，，基本可以扫除水汽从电缆进线口进入，，，，仔细查找其他地方，，，，发明电动门正上方有一除盐水补水管道，，，，因内部流动的介质温度低，，，，外部情形温度高，，，，从而导致管道外部有一定量的凝聚水，，，，水量抵达一定水平就搜集从管道下方淌下来，，，，滴在电动门上，，，，一直的往电动门内部渗，，，，如下图位置所示：（嫌疑水从端盖上沿的误差进入），，，，拆掉端盖检查发明，，，，端盖泛起翘曲变形的情形，，，，中心翘起鼓出（这就需要在现场事情和巡视检查中要特殊注重细节，，，，根绝问鼎国际履历，，，，现场许多故障因由都是一些不起眼的细节作的不到位，，，，导致了缺陷和故障的爆发） 。。。

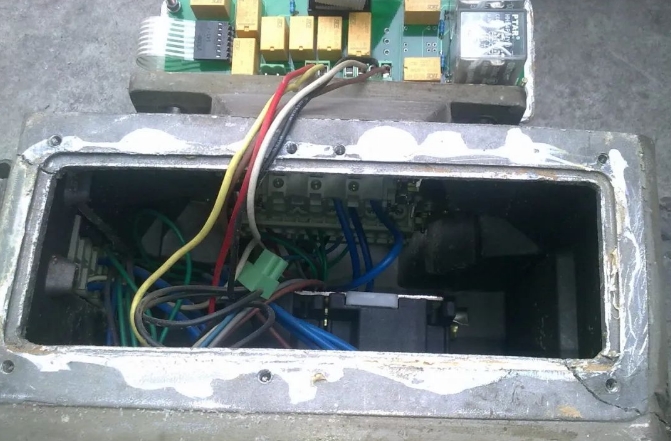

拆开检查端盖内部的密封圈，，，，密封也优异，，，，但由于这种恒久少量的渗入，，，，电动门内部仍有少量的水汽，，，，从而导致关指令线电阻过小，，，，误发关闭信号，，，，导致阀门关闭，，，，另外在仔细的排查历程中我们也发明：该阀门保存一定的早期缺陷，，，，LK外壳保存裂痕，，，，导致装备整体密封保存一些瑕疵，，，，如下图所示（图中壳体上的裂痕） 。。。
三、处置惩罚计划和提防步伐
1. 若有可能的话将上方的除盐水补水管道加装保温或者移位，，，，彻底阻止事务的再次爆发 。。。
2. 鉴于该装备的主要性，，，，直接替换有缺陷的LK控制器，，，，包管装备的可靠运行 。。。
3. 对装备密封举行进一步处置惩罚，，，，端盖盖好后在端盖误差之间匀称的涂抹密封胶并形成一定的坡度，，，，包管装备的可靠密封 。。。
4. 使用�；；氖被鎏矸趴轿幌疟ňπ�，，，，装备一旦泛起问题，，，，在第一时间提醒运行职员注重 。。。
5. 增强装备的巡视检查，，，，尽可能早的（在巡视中）发明并解决问题，，，，阻止事态的扩大 。。。
6. 另外由于机组启动后循环水收支水电动门一直坚持全关状态，，，，为包管机组运行的清静性，，，，经由探讨，，，，机组启动后，，，，直接将这四个电动门电源接触，，，，彻底消除隐患 。。。
