#4机组减励磁操作不可正常行动剖析总结
#4机组减励磁操作不可正常行动剖析总结
#4机组启动后，，，，，在11月11日下昼举行发电机相关试验时发明，，，，，发电机增减励磁操作，，，，，在操作历程中减励磁突然不可正常操作（原来一直使用正常），，，，，操作后没有反应，，，，，其时通知热工在逻辑页内监视，，，，，经检查增减励磁操作脉冲输出时间为0.5秒。。经由探讨决议让运行职员增减各操作一次，，，，，热工职员在逻辑内监视。。增励磁在逻辑页内监视到脉冲正常发出，，，，，而减励磁监视时未看到脉冲发出，，，，，其时思量为逻辑故障，，，，，导致指令不可正常发出。。
11-11 15:54:02，，，，，运行下缺陷“#4机DCS手动减磁无效，，，，，增磁正常”给热工专业。。其时加入故障查找的热工职员也被这种征象疑惑了，，，，，其时以为是逻辑的问题，，，，，但检查逻辑并没有什么操作限制，，，，，这给我们查找故障带来了很大的疑心。。由于该装备的主要性，，，，，不可多次操作试验验证。。在联系了运行和生计科电气专工，，，，，他们咨询厂家后，，，，，决议可以将励磁装备打就地，，，，，远方操作试验。。唬唬�；惚ǖ敝抵党�，，，，，再讨教各级向导后，，，，，决议将装备切就地。。
18：20分左右，，，，，多方联系后，，，，，将装备切就地后，，，，，我们将DCS逻辑内脉冲由0.5秒修改为1秒，，，，，增减励磁各操作两次，，，，，在逻辑内可以监视到脉冲的正常发出，，，，，DCS开关量输出卡DO卡的的面板上也可以监视到响应的第5和第6通道划分被点亮。。由此基本扫除了DCS逻辑和卡件的问题。。这就需要进一步排查了，，，，，装备切远方时，，，，，我们在增减励磁大继电器的�？？？？？阏闪�，，，，，增励磁NO点两头有20V的直流电压，，，，，而减励磁没有电压，，，，，问题就更清晰了，，，，，基本锁定在线路上了，，，，，就地线路没有把电压传到继电器上。。

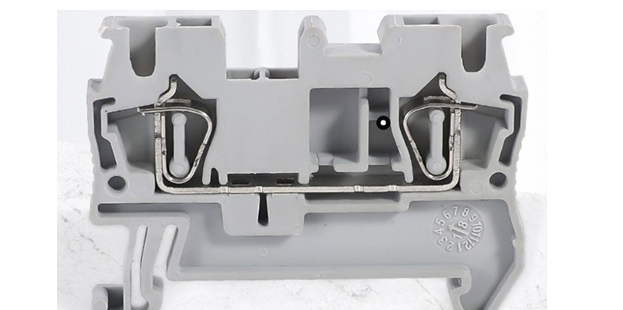

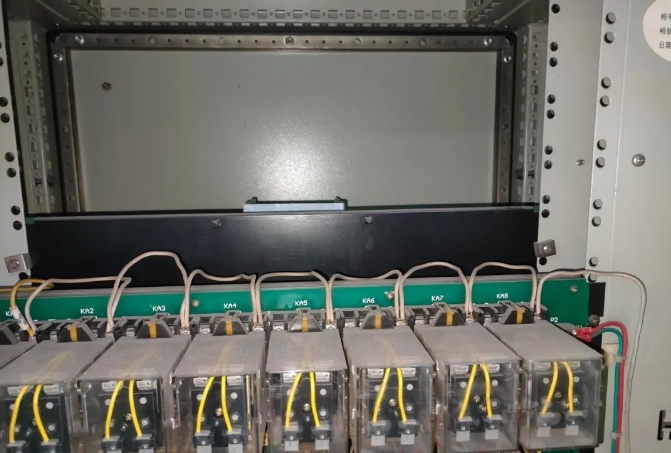

经进一步检查，，，，，一排继电器触点有一公共端（图中一排继电器上面的一根公共线），，，，，由于只有减励磁泛起故障，，，，，以是我们剖析问题一定不在公共端上，，，，，应该在另外一根线上。。其时我们在DCS柜内丈量公共端对地有20V电压，，，，，丈量增励磁继电器触点的另一根线的对地丈量，，，，，万用表上电压显示4个0（显示为零），，，，，但测减励磁时没有这种征象，，，，，丈量和不丈量万用表显示转变不大（时间长了，，，，，这一点影象可能并不十分准确），，，，，问题基本锁定在线路上后，，，，，由于DCS柜内继电器接线都很牢靠，，，，，另外我们在DCS柜内继电器上丈量多次，，，，，效果都一样，，，，，故我们到就地柜检查。。发明就地端子为弹簧片压接式端子，，，，，这种接线方法效率很高，，，，，但凭证问鼎国际履历，，，，，容易有接触不良的情形，，，，，135MW机组炉侧6KV电机的线圈和轴承温度，，，，，原来都接纳弹簧片压接端子，，，，，但经由长时间的运行验证，，，，，我们发明经常泛起接触欠好温度显示波动的情形。。
在我们检查丈量历程中，，，，，发明信号已经正常，，，，，之后，，，，，让运行职员多次试验，，，，，操作反应都正常。。事后我们意料，，，，，很有可能就地端子接触不良，，，，，但在用万用表表针丈量时，，，，，直接导致线头接触的好了，，，，，远方继电器上接触欠好的可能性并不大，，，，，因在远方丈量多次，，，，，并没有任何反应。。
一个不算很难处置惩罚的缺陷，，，，，但前前后后破费了我们几个小时的时间，，，，，需要总结一下了，，，，，前些年我们就总结过这种问题。。要用一分为二的头脑去检查处置惩罚。。以后遇到这种问题，，，，，需要先找分界点，，，，，凭证分界点先从大的层面先分出是A的问题，，，，，照旧B的问题，，，，，然后缩小区域，，，，，继续用一分为二的要领，，，，，逐步缩小规模，，，，，最终确定故障点。。而不是直接盯住A内一个小的问题，，，，，这样就很容易走偏了。。关于此次事务，，，，，操作没反应，，，，，应直接在继电器触点这里丈量电压，，，，，当电压没有时，，，，，直接锁定就地问题，，，，，当电压正常时，，，，，最先DCS侧的排查。。这样就可以少走弯路、提高效率。。
