变压器合闸涌流一体化抑制装置的事情原理（下）

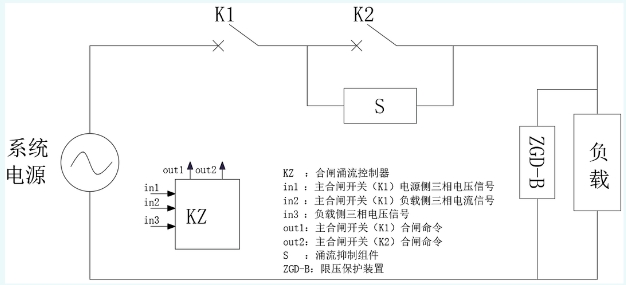

合闸涌流控制器KZ接入电源侧参考电压（取高压侧母线PT）作为相角控制基准，，，，，，接入受控侧的回采模拟量作为合闸完成判断基准，，，，，，当专用相控断路器K1分位时回采量为零，，，，，，电气合闸瞬时回采量突变，，，，，，从而通过回采模拟量的突变点来确定合闸点，，，，，，同时专用相控断路器K1电气合闸瞬时回采量突变前，，，，，，涌流抑制组件S处于涌流抑制回路，，，，，，在专用相控断路器K1电气合闸瞬时回采量突变后，，，，，，旁路断路器K2快速合闸，，，，，，有用将变压器合闸涌流抑制在2被额定电流以内，，，，，，使得变压器平稳投入运行；；；别的装置接入回路电流，，，，，，用于装置行动录波，，，，，，剖析变压器投入时的涌流抑制效果。。。。。。
