变压器合闸涌流一体化抑制装置的事情原理（上）
变压器励磁涌流的爆发气理是基于电感线圈遵照磁链守恒原理， ，即与电感线圈交链的磁通不可突变,而磁通在相位上滞后电压90°。。因此在变压器内部无剩余磁通时， ，选择在电压峰值， ，磁通为0时合闸将有用的阻止涌流的爆发；；； ；而在变压器内部有剩余磁通时， ，若能得知剩磁的极性和数值， ，在预期磁通即是剩磁通电压角度合闸， ，将有用的阻止涌流的爆发。。
变压器合闸涌流抑制装置接纳基于快速开关的相控手艺和限流手艺， ，装置由合闸涌流控制器KZ、专用相控断路器K1、限压�；；； ；ぷ爸肸GD-B、旁路断路器K2、涌流抑制组件S等组成（如图1）。。

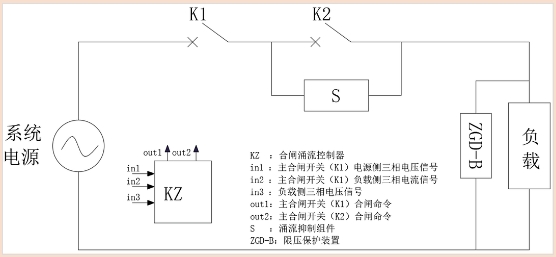

变压器合闸涌流一体化抑制装置原理图
