避雷器的引线长度对�；；；ばЧ挠跋�
避雷器相关于被�；；；ぷ氨傅奈恢煤苁侵饕�，， ，此时与避雷器串联的引线和与装备并联的引线由于内在电感会爆发很大的电压降，， ，这种引线电压降会附加到避雷器的快波前响应特征上，， ，毗连引线应当尽可能短并且直，， ，由于攻击电流流过时，， ，由于自感会在毗连上爆发电感压降。。

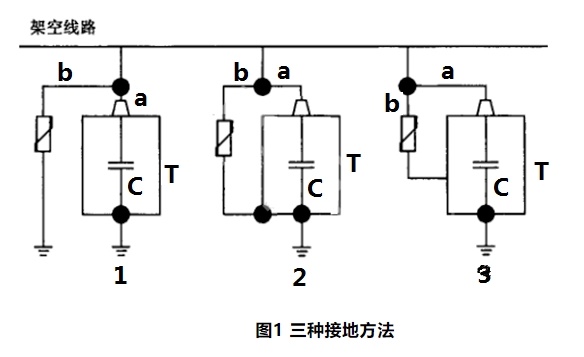

剖析上述三种接地要领：
要领1：效果差，， ，避雷器和变压器没有相同的接地端，， ，过电压首先抵达变压器套管，， ，毗连线b太长。。
要领2：效果好，， ，避雷器和变压器有相同的接地端，， ，毗连线a和b长度相同。。
要领3：效果很是好，， ，避雷器直接在变压器油箱上接地，， ，毗连线b险些为零。。在这种情形下，， ，过电压侵入波首先抵达避雷器，， ，无延迟地限制过电压
电感压降的盘算式为：Ui=Ldi/dt
设1m长直线的电感为L=1μH，， ，雷电流波形为8/20、幅值为10kA，， ，则每米连线的附加电感压降约莫为Ui=1.2kV。。而关于上升时间为1us、幅值为10kA的陡波攻击电流，， ，则每米连线的附加电感压降约莫为Ui=10kV。。因此必需尽可能地消除引线和回环的电感效应，， ，并且，， ，避雷器和变压器必需在统一点接地。。
盘算案例

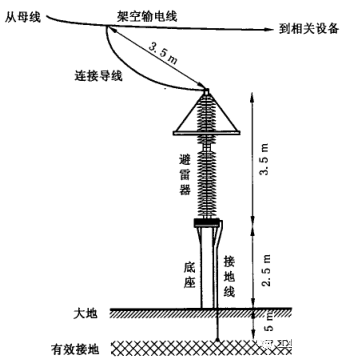

5kA/μs雷电攻击电流，， ，电感压降为该陡度乘以雷电攻击电流流到有用接地通道的总长度(由线路毗连到避雷器的导线长度+避雷器高度+接地线长度）。。总长度为10m时，， ，电感压降为50kV。。
因此，， ，避雷器的现实�；；；ばЧ幢；；；に轿罕芾灼鞑醒�+50KV。。
