一、标定前准备

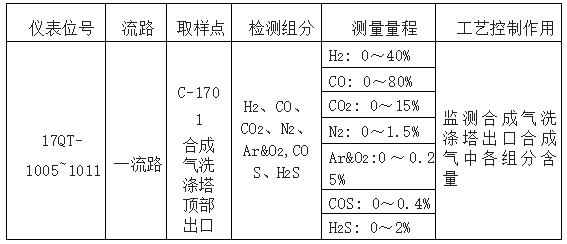

1、仪表所在气化妆置渣水框架四楼剖析小屋，，剖析合成气洗涤塔出口的合成气，，主要包括 CO，，CO2，，H2，，含有少量的 N2，，AR，，O2，，H2S，，COS，，CH4。 。。
2、治理磨练事情票，，并通知工艺职员标定历程中会泛起数据波动。 。。
3、至少两人在现场作业，，衣着劳动�；；；び闷�，，佩带便携式有毒气体报警器。 。。
4、抵达现场剖析小屋后，，翻开剖析小屋两扇门透风至少 5 分钟。 。。
二、标定办法
1、检查载气压力，，检查预处置惩罚箱样气压力、流量，，进入剖析小屋后，，检查仪表运行情形。 。。

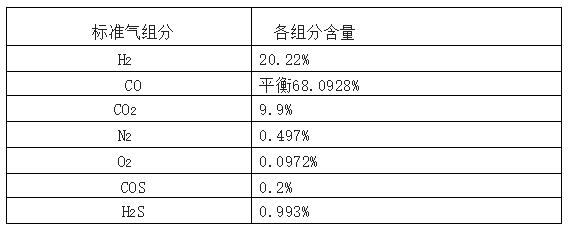

2、检查本次所用标准气的组分

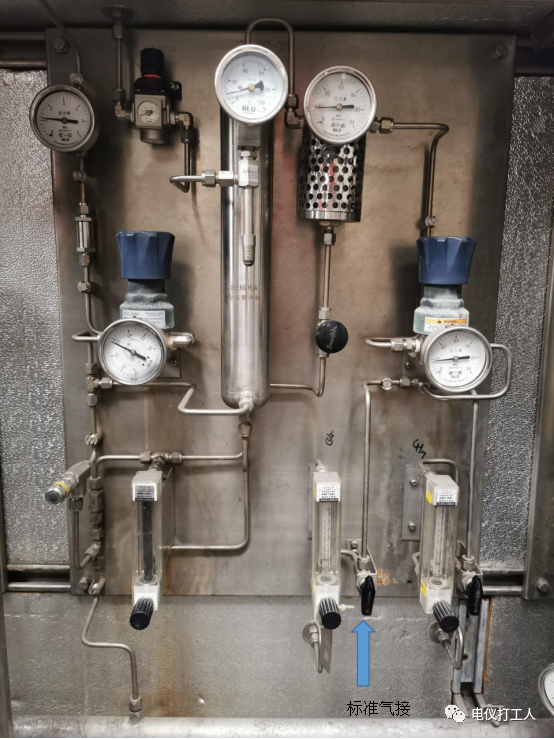

3、将标准气接到预处置惩罚箱中色谱的三通阀上，，旋转切换三通阀至标定，，翻开标准气瓶阀门，，调理减压阀压力到 0.1-0.2MPa，，调理三通阀后流量计流量为 15- 20L/H。 。。
4、期待剖析仪运转 3-5 个周期后，，检查数据是否稳固，，稳固后进入下一步。 。。

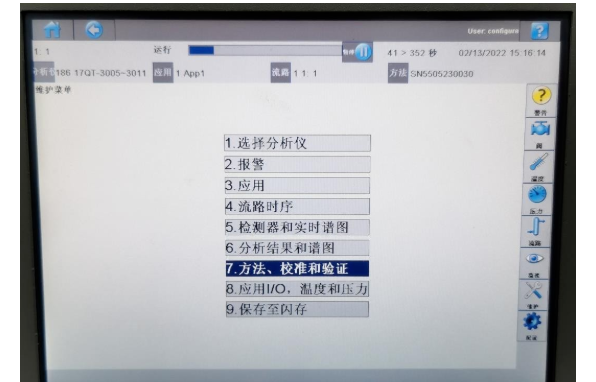

5、进入主画面，，选择“7.要领、标定和验证”。 。。

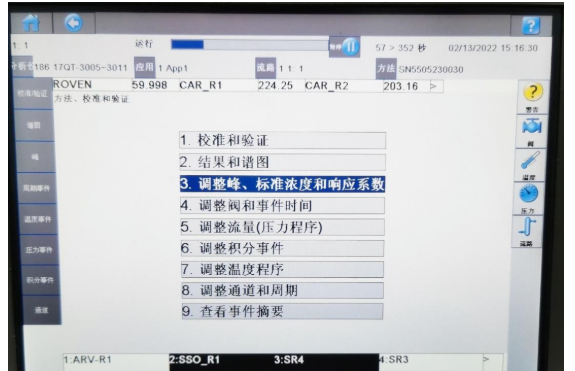

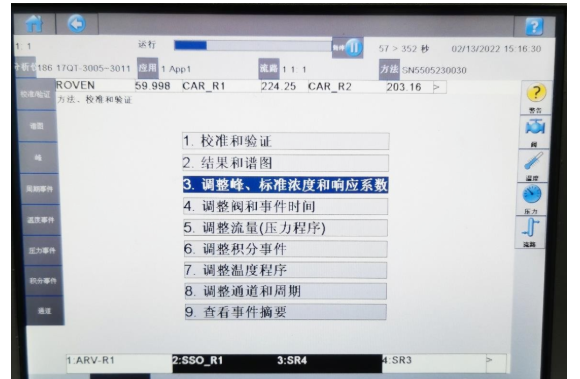

6、进入下一级页面，，选择“3.调解峰、标准浓度和响应系数”

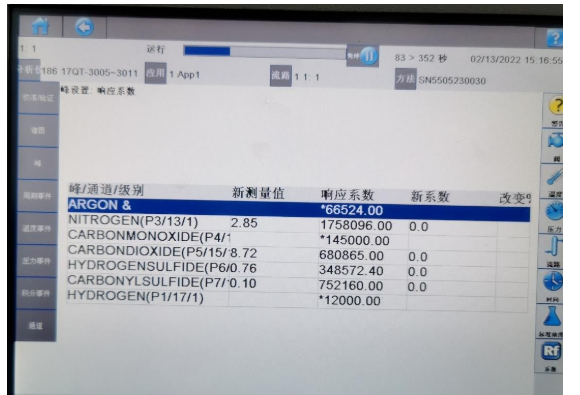

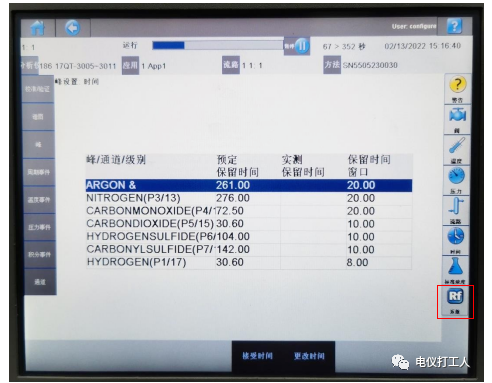

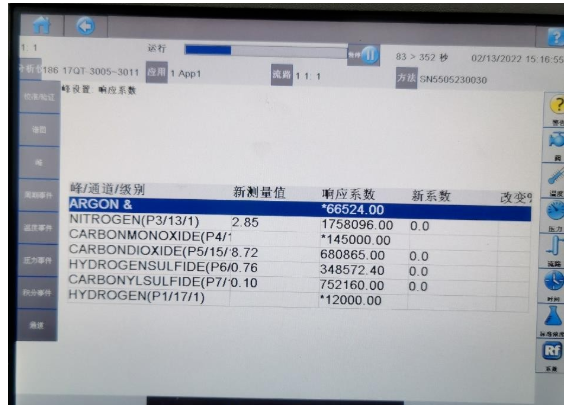

7、进入后会看到各组分峰的时间参数，，点击右下角的“系数”按钮。 。。
8、进入后检查各组分的响应系数一栏中的值前是否有“*”，，若是有“*”说明以前举行过手动修改，，若是进入上一级的“1.校准和验证”最先手动校准，，手动校准后自动盘算的响应系数在接受响应系数时会报错。 。。此时有两种选择，，一是选择继续在此基础上凭证盘算公式算出响应系数后手动修改响应系数，，二是点击此画面下方的“接受响应系数”按钮，，或使用软件标定会将上次手动校准后自动盘算的响应系数写入目今数据，，此时“*”会消除，，可以在设定好标准气浓度后再次举行手动校准。 。。下面划辩白明两种校准要领。 。。
8-1 、凭证盘算公式算出响应系数后手动修改响应系数。 。。

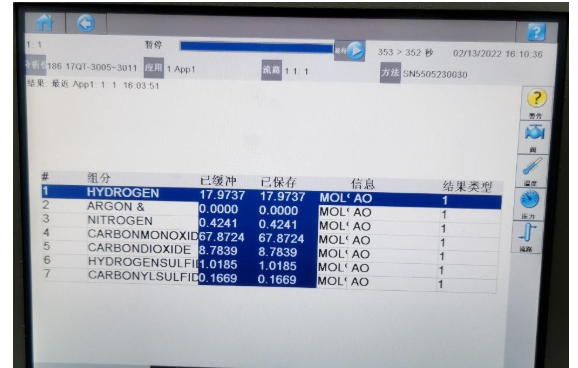

在通入标准气并运转 3-5 个周期数据稳固后，，点击上方进度条右边的“暂停”按钮，，纪录此时的剖析数据。 。。
在盘算前，，我们应该知道，，剖析数据中组分浓度与峰的面积成正比，，与响应系数成反比。 。。而当通入标准气时，，由于标准气的组分浓度稳固，，色谱的峰面积基本是稳固的，，此时可凭证上面的关系，，推出修改后的响应系数盘算公式：
修改后的响应系数=修改前的响应系数×目今数据组分浓度÷标准气的组分浓度
以上图中氢气为例，，目今数据组分浓度为 17.9737，，修改前的响应系数为12000 ，， 标准气的组分浓度为 20.22 ，， 那 么 修 改 后 的 响 应 系 数 应 为
12000×17.9737÷20.22≈10666.884。 。。修改时在“系数”页面，，先选中要修改的组分，，再点击下方的“手动响应系数”按钮，，在弹出窗口中输入刚盘算出的值，，确认更改。 。。使用此要领手动修改后不要再点击“接受响应系数”，，不然会将上次手动校准后自动盘算的响应系数写入目今数据。 。。
在修改完成后，，点击上方进度条右边的“运行”按钮，，返回主菜单，，选择“6. 剖析效果和谱图”确认剖析效果和标准气是否一致。 。。
8-2 、使用手动校准的自动盘算响应系数
在通入标准气并运转 3-5 个周期数据稳固后，，点击上方进度条右边的“暂停”
按钮，，期待进度条走完目今周期。 。。

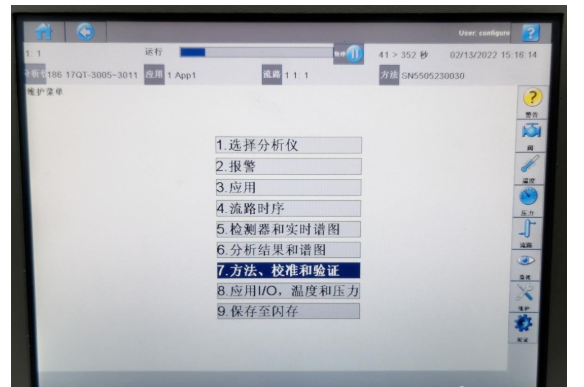

在主画面，，选择“7.要领、标定和验证”。 。。
选择“3.调解峰、标准浓度和响应系数”

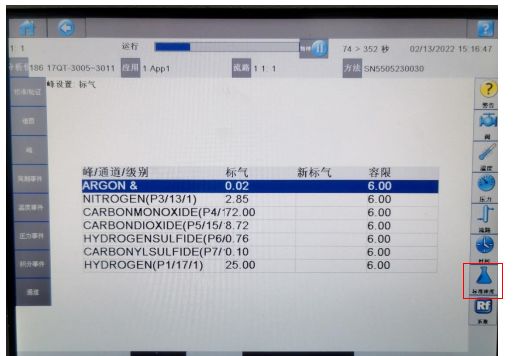

点击右下角的“标准浓度”按钮，，确认使用的标准气浓度与设置的是否一致。 。。
选摘要修改的组分，，点击右方的“更改标气”按钮，，在弹出窗口中输入新的标准气浓度值，，确认更改。 。。所有修改完成后，，返回上一级菜单。 。。

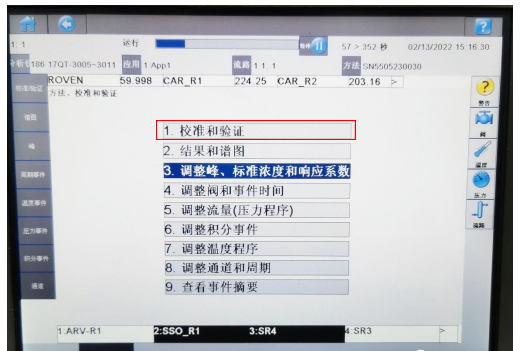

选择“1.校准和验证”

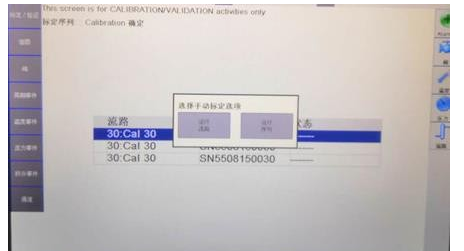

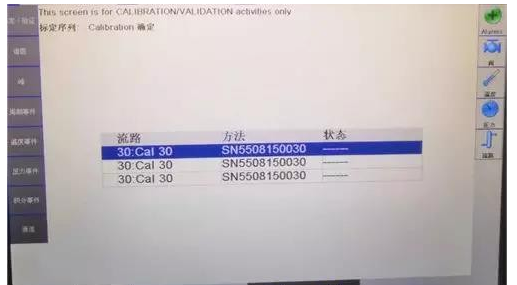

进入下一级页面，，选择“最先手动”。 。。

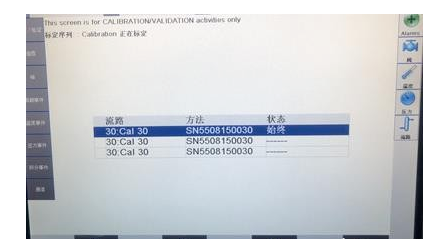

选择“运行流路”。 。。

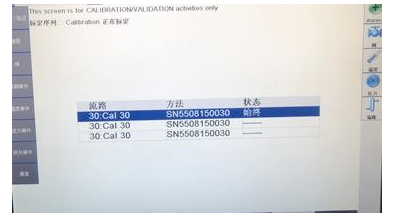

选择“坚持”。 。。
期待周期末始终阻止后举行下面的办法。 。。一个周期竣事后，，选择“响应因子”。 。。
选择“接受因子”，，此时已校准完成。 。。
返回上级菜单，，选择“运行流路”，，进入循环周期，，比对丈量值和标准值。 。。比照无误后，，选择“阻止”并确定“OK”
点击上方进度条右边的“运行”按钮，，返回主菜单，，选择“6.剖析效果和谱图”确认剖析效果和标准气是否一致。 。。
9、标定完成后，，关闭标准气瓶，，旋转切换三通阀至样气，，视察样气数据是否正常。 。。
10、通知工艺职员，，标定完成已投用。 。。
三、总结
1、作业中注重清静，，坚持透风，，谨防职员中毒。 。。
2、标定前检查预处置惩罚及仪表状态。 。。
3、规范时先检查响应系数是否有手动修悔改。 。。
4、若是接纳手动修改响应系数来标定，，记得不要点击“吸收响应系数”按钮。 。。
5、使用自动标定前检查设定的标准气浓度是否与使用的一致。 。。
6、标定后检查标准气瓶是否已关紧，，预处置惩罚三通阀是否已切换到样气，，流量是否正常，，仪表是否已在“运行”状态。 。。
