便携式直流接地故障点查找仪事情原理
便携式直流接地故障点查找仪事情原理
一、概述
便携式直流接地故障点查找仪可以查找解决各电压等(48V，，110V，，220V)直流系统中的间接接地、非金属接地、环路接地、正负同时接地、正负平衡接地、交直流窜电故障、多点接地等绝缘故障 。。。。。
便携式直流接地故障点查找仪接纳高区分率传感单位对直流系统中接所在的泄电流举行收罗，，在220V电压品级下检测600KΩ以内的对地绝缘阻抗，，在一定水平上可以作为直流系统中的绝缘故障查找的一种辅助工具 。。。。。
二、事情原理
便携式直流接地故障点查找仪的基来源理是使用接所在的泄电流信号，，当直流系统中某条馈线回路爆发绝缘异常后，，该支路中对地绝缘阻抗中会爆发与阻值巨细相关泄电流巨细，，如图所示：

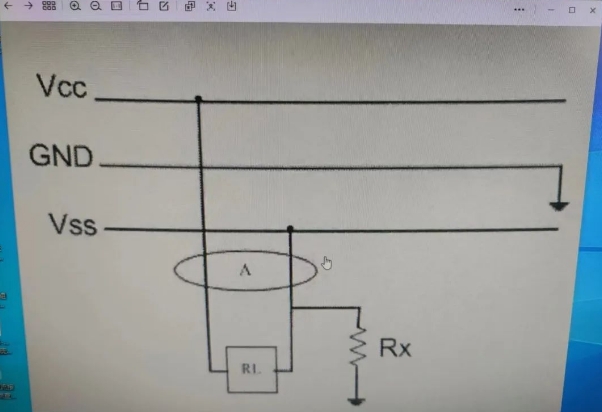

基来源理图示
当负极爆发对地阻抗为Rx的绝缘异常之后，，A(给负载RL供电的正负电源线电流巨细矢量和)处电流巨细为:I=Vss/Rx 。。。。。
便携式直流接地故障点查找仪通过对系统对地电压及各支路泄电流巨细举行剖析，，从而判断系统的绝缘状态及支路的绝缘故障点 。。。。。
当在接所在上方检测时，，会给出绝缘故障信号:当在接所在下方检测时，，会给出绝缘正常信号，，从而实现接地故障点的定位 。。。。。

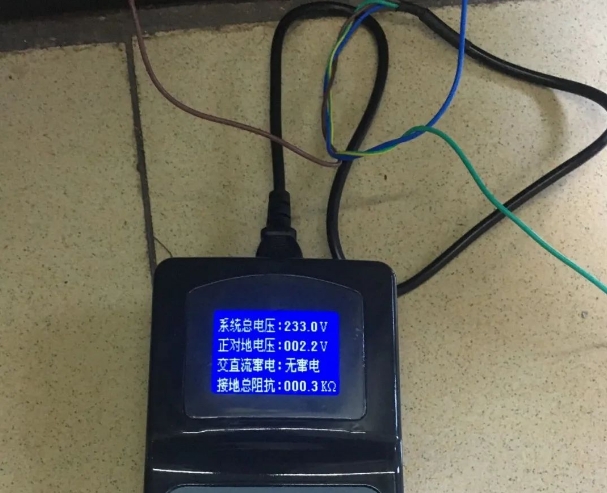

便携式直流按地故障点查找仪由“剖析仪”与“探测仪”两部分组成，，使用时，，将直流系统绝缘剖析仪电源线按标示接入被测直流系统母线的正极，，负极与地线上，，开启电源后，，剖析仪即会对直流系统的绝缘情形举行剖析，，并将直流系统正对地电压，，负对地电压，，接地阻抗等参数显示在仪器液晶屏上，，若是检测到系统有绝缘异常的情形，，用户可以使用探测仪举行接所在的定位 。。。。。
剖析仪与探测仪之间可通过无线模浚块举行数据通讯,探测仪配有高区分率的收罗器，，实现对被测支路泄电流巨细的检测，，同时，，其通过无线模浚块读取绝缘剖析仪传送的对地电压信号，，通过该电压与电流值实现对被测支路绝缘阻抗的检测 。。。。。
