PSA程控阀电磁阀故障缘故原由剖析
PSA程控阀电磁阀故障缘故原由剖析
一、故障类型
阀门开关行动缓慢
二、仪表类型
先导式电磁阀
三、厂家型号
电磁阀 线圈型号:KW10-A 滑阀型号：KW10-A10
四、使用工况
装置在PAS每一台程控阀上，，，实现控制程控阀的开关行动 。。。。
五、故障征象形貌
无纪律泛起阀门行动缓慢情形，，，

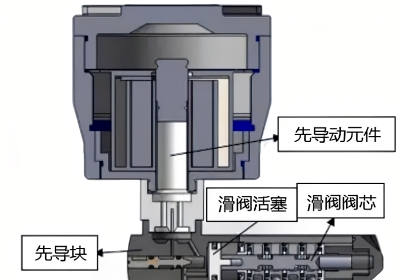

六、事情原理
其效果主要由导阀和主阀组成，，，主阀接纳橡胶密封结构 。。。。常位时，，，运动铁芯封主导向口，，，阀腔内压力平衡，，，主阀口封阀 。。。。目今圈通电时，，，爆发电磁力将运动铁芯吸上，，，主阀腔内的介质自导阀口外泄，，，以至爆发压力差，，，阀杯或阀杯被迅速托起，，，主阀口开启，，，阀便呈通路了 。。。。当线圈断电，，，磁场消逝，，，运动铁芯复位，，，关闭导阀口，，，导阀和主阀内压力平衡后，，，阀又呈关闭常位 。。。。
七、故障剖析及判断思绪
通过的故障征象阀门依然受控，，，只是行动缓慢可扫除电磁阀线圈烧坏的情形，，，剩余导致阀门行动缓慢的可能性就只剩下电磁阀滑阀卡涩开关行动不顺畅、气源压力低、气缸串气等情形 。。。。
1、仪表气源管网空气过滤减压总阀指示0.7MPA,气源压力正常知足阀门驱动压力 。。。。
2、现场检查电磁阀切换排气，，，当阀门完成一次开或关时 。。。。气缸另外一侧的排气泄压完成后无一连排气，，，扫除气缸漏气情形 。。。。
3、经由上述的检查扫除，，，阀门在吸附塔在五均降泛起关闭慢的情形 。。。。由于阀门结构缘故原由，，，或许率是由于电磁阀切换速率不知足快速战胜管道压力使其快速关闭 。。。。
八、电磁阀故障缘故原由拆解剖析
通过上述整个故障阀剖析，，，将故障点确定在电磁阀上，，，且经由替换电磁阀解决了阀门无意泛起的行动缓慢问题 。。。。同时对现在PSA常泛起的电磁阀故障以及以往泛起故障过的电磁阀举行拆解找出电磁阀故障以下缘故原由 。。。。

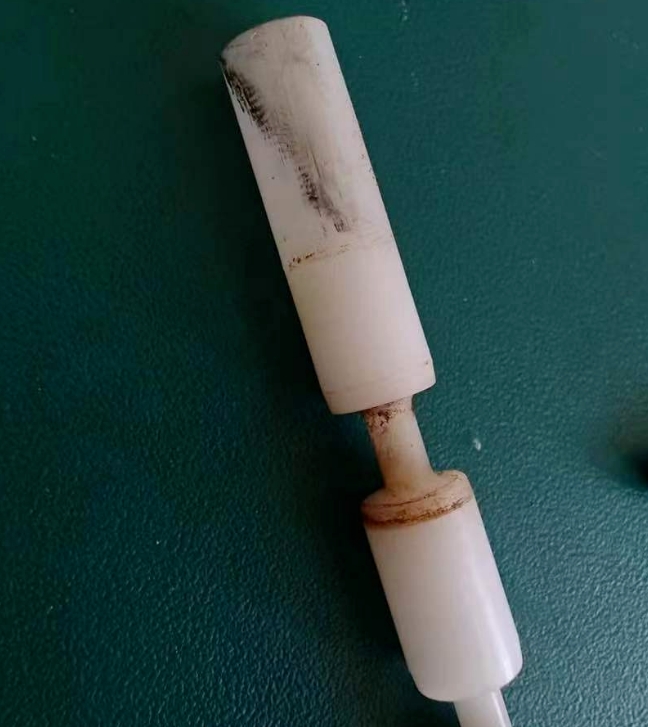

1、电磁阀滑阀泛起横向或纵向的划痕深浅，，，直接影响滑阀在滑阀组件的内部的轴向运行速率 。。。。

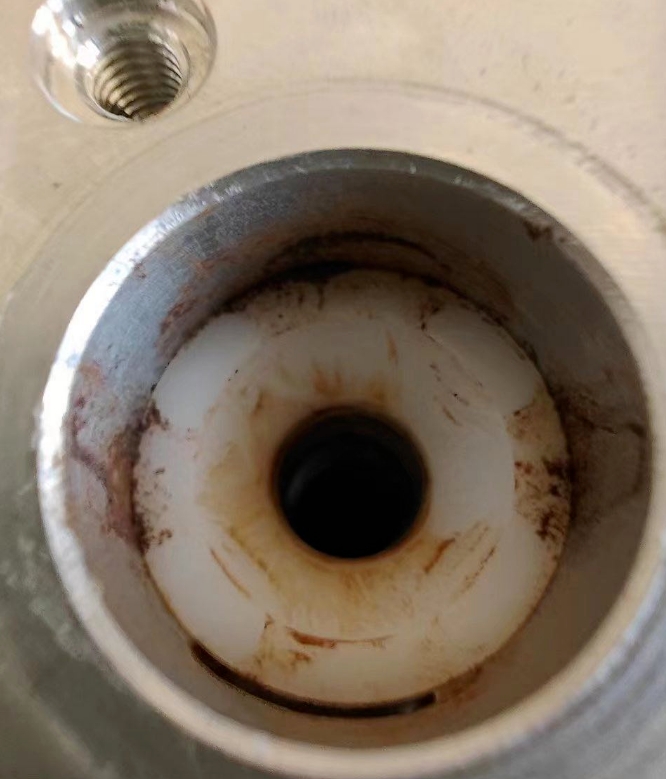

拆解滑阀内部情形：下图为早期泛起故障的电磁阀内部情形，，，泛起在滑阀内部的为黄褐色的杂质，，，用手揉搓保存颗粒感 。。。。当杂质来到滑阀组件内部，，，滑阀与导向等原件接触行动后定会对较软的四氟材质的滑阀造成危险，，，最后导致滑阀行动卡涩影响阀门行动速率 。。。。唬�；；；坪稚脑又嗜从诳掌思跹棺芊�，，，早期在一次检查发明空气过滤减压总阀进水，，，在拆卸历程中发明过滤杯内部有大宗的黄褐色液体 。。。。逐渐运送到电磁阀上，，，随着杂质的增多会对滑阀造成严重损伤 。。。。

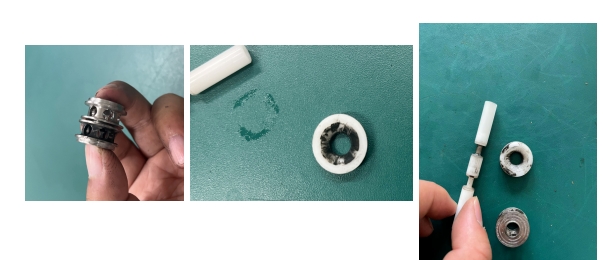

下图为最近故障电磁阀拆解内部情形，，，均为油性的玄色物质 。。。。用手指揉搓也能感受到一些颗粒感 。。。。同样会对滑阀照成损伤 。。。。凭证大修阀门拆解保养维护判断玄色的油性物质来自阀门气缸内部 。。。。
通过部分大修阀门拆解情形来看，，，泛起

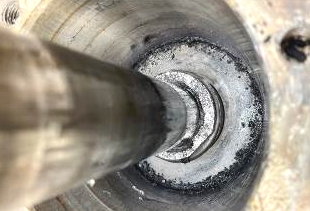

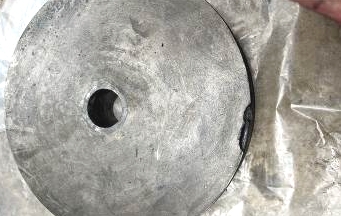

活塞盘缺陷、气缸内部镀层被磨损 。。。。在气缸内部就能看到许多玄色杂质 。。。。在阀门运行时代，，，被磨损下来的物质连同气缸内涂抹的润滑脂随着仪表空气被扫除，，，部分残留在电磁阀滑阀处 。。。。随之时间的推移滑阀内滑阀逐渐磨损，，，导致滑阀行动卡涩 。。。。见下图：

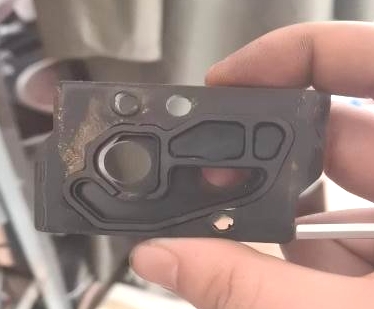

2、电磁阀与阀门毗连模�？？槊芊馊ζ扑� 。。。。
该密封圈破损会导致气缸串气，，，影响阀门行动 。。。。
3、运动铁芯复位弹簧变形，，，电磁阀线圈失电后运动铁芯无法封住主导向口，，，就完成不了滑阀的切换 。。。。从而阀门不再受控 。。。。
九、装置运行时电磁阀替换的要领及注重事项
当PSA阀门泛起开关报警后，，，可通过审查压力趋势来判断是阀门行动缓慢超时报警或者是阀位反响故障 。。。。当确定是阀门行动缓慢且再设置提前关阀时间也不可够稳固工况，，，则需要对电磁阀举行在线替换，，，因PSA阀门无自力阻止阀无法将阀门彻底交出 。。。。只能在阀门短暂的关闭时代内举行电磁阀的替换，，，因时间许多导致难度极大 。。。。确定必需在线替换后，，，联系工艺职员治理响应的磨练事情票 。。。。让工艺职员盘算好阀门关闭可作业最长时间是几多分钟，，，尽可能的延伸磨练时间 。。。。若是最长关闭时间在6分钟时时代中心1分钟需要确保阀门供气关闭，，，只可分阶段举行作业 。。。。若是作业时间能抵达10分钟可一次性完成替换 。。。。
1、准备阶段
1.1准备好备用电磁阀并毗连电、气举行测试行动无误 。。。。
1.2翻开备用电磁阀接线盒，，，松开接线螺丝到适当位置，，，并调解好格兰头装置孔朝向 。。。。
1.3备用电磁阀装置好进气口终端讨论、准确装置好毗连阀门的气路模�？？� 。。。。
1.4翻开阀门上电磁阀接线盒盖子，，，并松掉接线盒格兰头 。。。。
1.5准备好使用工具8寸扳手X2、十字螺丝刀X2、3.0内六角扳手X3,避免作业历程中工具掉落破费多余时间捡取工具 。。。。
1.6对两位主要操作职员作业内容举行分派确认，，，两操作职员找好操作站位 。。。。告诉工艺职员完成准备事情，，，期待工艺职员作业通知 。。。。
2、作业阶段
凭证工艺情形分为三个阶段举行磨练 。。。。
第一阶段：接到通知后，，，作业职员A快速关闭气源球阀，，，并使用扳手拆卸气源管卡套讨论 。。。。统一时间作业职员B快速使用内六角扳手松掉牢靠电磁阀的紧固螺栓 。。。。将其连同接线一起拆下 。。。。马上将准备好的备用电磁阀举行装置，，，作业职员B认真装置电磁阀牢靠螺栓，，，同时作业职员A对气路举行恢复 。。。。作业职员A会比B先完成装置，，，适当协助B完成回装紧固(确保气路毗连模�？？橛敕盘辖艄蹋�，，，方可翻开气源球阀 。。。。本阶段作业必需在3分钟内完成 。。。。
第二阶段：给只毗连了气源的电磁阀供气，，，确保在第二阶段阀门不会翻开 。。。。并最先对信号线举行拆卸（因阀门为电磁阀得点开，，，此时阀门为关信号 。。。。�？？刹皇褂玫缃翰季傩邪�，，，不会由于接地短路烧包管）第二阶段一连时间1分钟 。。。。
第三阶段：在剩余的2分钟内可先不紧固格兰头，，，先给新装的电磁阀举行接线 。。。。（该电磁阀线圈接线柱空间狭窄，，，且需要弯折信号线方可毗连 。。。。操作岂非较大，，，若是在第三阶段竣事前无法完成毗连，，，可先使用手将信号抵至接线柱，，，确保阀门翻开 。。。。期待下一周期磨练时间的到来 。。。。）
3、恢复阶段
当完成上述作业后，，，凭证阀门行动判断是否正常 。。。。正常后最先举行恢复事情，，，将信号电缆的格兰头举行装置，，，装置接线盒盖以及电磁阀出气孔消音器 。。。。检查气路各讨论是否牢靠无漏气情形 。。。。
十、一样平常维护
1、按期对空气过滤减压阀举行检查，，，可直接看到滤杯内滤材情形 。。。。
2、必需对阀位反响可视罩举行防雨处置惩罚，，，由于可视罩装置气缸顶部毗连无密封且带呼吸孔，，，会保存水夹杂其他杂质一起带入 。。。。
3、按期在反响处检查是否保存气缸漏气情形 。。。。
4、按期检查电磁阀气路以及电磁阀与阀门毗连处是否保存泄露 。。。。
5、格兰头是否牢靠密封是否完好，，，密封圈无老化破损 。。。。
