现场拍到的TN-S系统的过失接线
图1 A、B两母线段的N线加绝缘皮离隔
两台变压器400V侧设计为单母线分段，，，在分段柜中，，，A、B两个段的N线之间加了一块绝缘皮隔离，，，PE线也未毗连。。。。。如图1。。。。。
按图1现实接线，，，画出的一次接线图如图2。。。。。

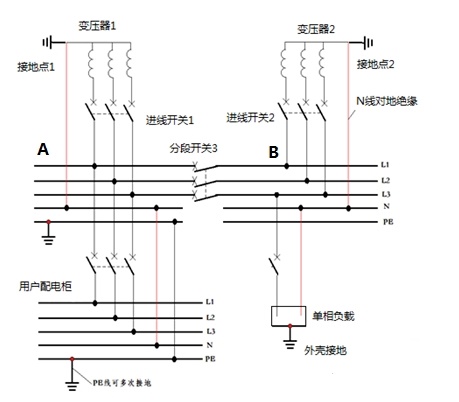

图2 A、B两母线段的N线断开
过失一目了然。。。。。当A变压器磨练、合上分段开关3，，，拉开开关1后，，，A段电气装备可能由于断N线而被销毁。。。。。
本变电所号称是TN-S系统，，，但N线与PE线之间无跨接。。。。。

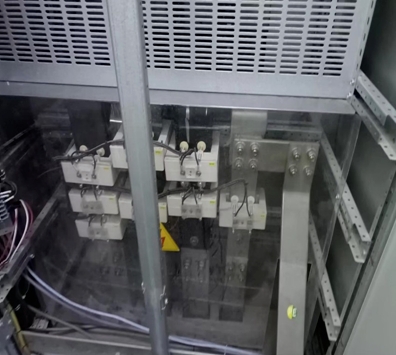

图3 剩余电流火灾监控系统的CT装置在N线上
图3中，，，剩余电流火灾监控系统的CT装置在N线上，，，应该装置在N线和PE线的跨接线上。。。。。

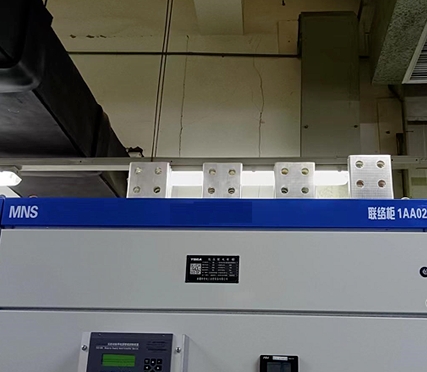

图4 母线桥中无PE线
单母线分段接线，，，图4是联络柜，，，通过母线桥联络两段母线。。。。。母线桥中只有A\B\C\N相，，，无PE线。。。。。现场装置时，，，必需另放一根线联络两段母线的PE线。。。。。事实上，，，许多变电所现场没有装置这根联络线，，，造成两段母线PE断开。。。。。

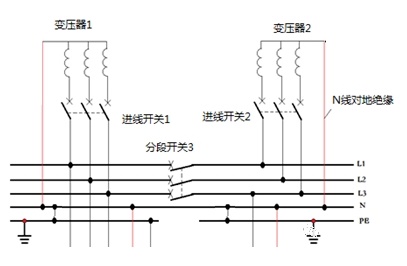

图5 按图4实物接线画出的接线图
过失一目了然。。。。。
