锅炉汽包水位赔偿公式：
1、汽包水位赔偿
水位赔偿公式：H=[ L*(ρ1-ρ3)*g-ΔP ] / (ρ2-ρ3)g
然后用H减去水位零点相对平衡容器下取样点的距离,获得的值就是修正后的汽包水位。。。。 L为平衡容器两个取样管间高度（m）
ρ1为凝聚水密度 （kg/m3）
ρ2为饱和水密度 （kg/m3）
ρ3为饱和蒸汽密度（kg/m3）
ΔP为变送器差压 （Pa）
H为水位高度 （m）
h0为汽包水位零点至下取样管高度（m），，，，，，H为赔偿后水位（m）。。。。
赔偿后水位：h=[ L*(ρ1-ρ3)*g-ΔP ] / (ρ2-ρ3)g -h0. 再把单位从米转为毫米。。。。 若是L、h0、h单位为毫米，，，，，，ΔP单位为mmH2O, ρ1、ρ2、ρ2单位为kg/m3。。。。则公式为
h=[ L*(ρ1-ρ3)-ΔP*1000 ] / (ρ2-ρ3) -h0
汽包水位丈量剖析及赔偿
[摘 要] 汽包水位的准确丈量值是电厂主要的丈量参数之一，，，，，，其丈量方法许多，，，，，，现在常用的是静压式丈量要领中的连通式液位计和压差式液位计。。。。但当液位计与被测汽包中的液体温度有差别时，，，，，，显示的液位差别于汽包中的液位，，，，，，并且其误差还会随汽包压力的改变而改变。。。。襄樊电厂300MW机组，，，，，，应用汽包水位模拟量信号接纳差压变送器丈量，，，，，，并举行汽包压力赔偿的丈量要领，，，，，，效果批注，，，，，，汽包水位运行正常，，，，，，丈量准确，，，，，，知足运行要求。。。。
1、准确丈量汽包水位的主要性
大型机组都设计全程给水控制系统，，，，，，在机组启动到满负荷或停�；醺汉杉案汉刹ǘ�，，，，，，汽包压力在一直地转变，，，，，，汽包内的蒸汽和水的密度也随之转变，，，，，，从而影响汽包水位丈量的准确性和全程给水控制系统的投运，，，，，，危及机组的清静。。。。由于汽包水位过高可能造成蒸汽带水，，，，，，使蒸汽品质恶化，，，，，，轻则加重管道和汽轮机积垢，，，，，，降低着力和效率，，，，，，重则使汽轮机爆发事故；；汽包水位过低，，，，，，则对水循环倒运，，，，，，可能导致水冷壁局部过热甚至爆管。。。。因此汽包水位的准确丈量值是电厂最主要的丈量参数之一。。。。
2、汽包水位的丈量方法及保存问题
汽包水位丈量方法许多，，，，，，一样平常可分为：(1)静压式；；(2)浮力式；；(3)电气式；；(4)超声波式；；(5)核辐射式。。。。现在电厂中最常用的是静压式丈量要领中的连通式液位计和压差式液位计。。。。连通式液位计包括云母水位计和电接点水位计，，，，，，这类液位计直观，，，，，，便于读数，，，，，，但它们配合的弱点是：当液位计与被测汽包中的液温有差别时，，，，，，其显示的液位差别于汽包中的液位，，，，，，并且此误差还会随汽包压力的改变而改变。。。。为了减小因温度差别而引起的误差，，，，，，常将液位计保温，，，，，，而筒壳顶部不保温，，，，，，增添凝聚水量。。。。但因散热，，，，，，水位计中的水温总比汽包中饱和水的温度低，，，，，，因而水的密度大于饱和水的密度。。。。假设液位计中水的密度为ρ，，，，，，汽包中饱和水密度为Hˊ，，，，，，液位计中水位为Hˊ，，，，，，汽包现实水位为H，，，，，，饱和蒸汽密度为ρ″，，，，，，液位计高度为L，，，，，，则：
Hρˊ+(L-H) ρ″= Hˊρ+(L- Hˊ) ρ″
H= Hˊ(ρ-ρ″)/( ρˊ-ρ″)
由于ρ随温度、压力转变而转变，，，，，，特殊在启停历程中，，，，，，液位计中的液位和汽包中的液位之差总是转变的。。。。凭证恒久运行的履历，，，，，，对300 MW机组而言，，，，，，在额定工况时，，，，，，H＝Hˊ十40—60mm(详细情形视保温状态而定)。。。。并且对电接点水位计采说，，，，，，由于它不是一连指示，，，，，，不可反应接点之间的水位转变，，，，，，又由于电接点水位计接点的安排是非匀称的，，，，，，在正常水位即零水位周围间距小，，，，，，在远离零水位的双方间距大，，，，，，当在额定工况下，，，，，，汽包现实水位在零水位左右时，，，，，，由于电接点水位计中的水位要低40—60 mm，，，，，，再加上此处电接点的间距，，，，，，其误差就会更大，，，，，，有可能抵达100 mm误差。。。。因而电接点水位计仅能在启动历程和低负荷运行中有用，，，，，，在高负荷时，，，，，，仅能作汽包水位的参考，，，，，，更不可用作调理和保�；ば藕�。。。。
3、接纳差压变送器丈量时保存的问题及接纳的步伐

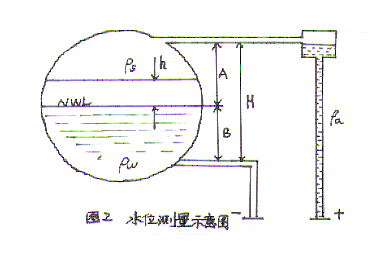

既然电接点等连通式水位计有不可战胜的误差，，，，，，而汽包水位的准确丈量值又是汽包水位必需控制的参数，，，，，，在300MW机组中，，，，，，汽包水位模拟量信号接纳差压变送器丈量，，，，，，汽侧装置单室平衡容器，，，，，，其装置如图1所示。。。。
平衡容器中水的密度同样也会因温度和压力转变而转变，，，，，，爆发误差。。。。因此对单室平衡容器接纳不保温的步伐，，，，，，使平衡容器中水的温度恒定在室温左右，，，，，，减小因温度的转变而对平衡容器中水密度的影响，，，，，，在工程上可以忽略温度对平衡容器水密度的影响。。。。因此在接纳差压变送器丈量汽包水位时，，，，，，必需举行汽包压力的赔偿，，，，，，其赔偿公式为：
式中 H——汽水侧取样管间高度，，，，，，m；；
h0——水侧取样管至零水位高度，，，，，，m；；
△h——汽包水位，，，，，，m；；
ρ——平衡容器中凝聚水的密度，，，，，，kg/m3；；
ρ′——饱和水密度，，，，，，kg/m3；；
ρ″——饱和汽密度，，，，，，kg/m3；；
△p——变送器差压，，，，，，Pa；；
Pd——汽包压力，，，，，，Mpa。。。。
在组态时，，，，，，对各函数设置应思量到与汽泡结构数据脱离。。。。以便整定盘算，，，，，，因此该补公式可组态如图2所示。。。。
4、电厂汽泡水位的赔偿盘算
襄樊电厂锅炉为引进型1025t／h控制循环汽包炉。。。。变送器取样高怀抱＝0．86m，，，，，，h0 ＝0．43m，，，，，，函数爆发器接纳8段折线形式。。。。各函数取样值见表1。。。。
将以上数据划分填入组态中，，，，，，即可完成汽包水位的赔偿盘算，，，，，，为使赔偿盘算后的现实汽包水位的转变值在显示上偏向一致，，，，，，一样平常将差压变送器反接，，，，，，即将正端接汽包水侧取样管，，，，，，负端接平衡容器。。。。这样就要举行差压变送器零点的负迁徙，，，，，，由于现在大都接纳智能型变送器，，，，，，因而无论正反接，，，，，，皆可容易知足水位转变值和显示上偏向一致。。。。同时在DCS系统里，，，，，，输人点的量程标定也十分简朴，，，，，，以是也可直接将变送器正接。。。。这样就不必举行变送器的负迁徙。。。。
若是在现场接纳的是双室平衡容器，，，，，，其水侧平衡室与汽包饱和水相通，，，，，，用以加热汽侧平衡室中的凝聚水。。。。这样，，，，，，平衡容器内外均可视作饱和水。。。。当差压变送器的正端接汽包水侧平衡室，，，，，，负端接汽侧平衡室时，，，，，，其赔偿公式为：
△p=h(ρˊ-ρ″)+h(ρˊ-ρ″)- H(ρˊ-ρ″) (7)
△h=[p/(ρˊ-ρ″)] + H-h (8)
当h为H的一半，，，，，，即零水位为变送器取样点的中点时：
△h=[△p/(ρˊ-ρ″)] + h (9)
其赔偿盘算与单室平衡容器一致。。。。
在现场调试组态时，，，，，，汽包水位输入点的上、下限要凭证差压变送器的标定换算成现实差压值。。。。为调解利便，，，，，，数据库中可设为±0．4m，，，，，，用修改加法器的汽包水位输入端偏置来迁徙现实差压值，，，，，，增益可举行量程转换，，，，，，压力赔偿输入端的增益应填入H值，，，，，，除法器下游的算法增益用于将量程转换成常用的mm单位，，，，，，其输入偏置则应设为h0 。。。。
5、常见故障剖析
300 MW机组在水位丈量时，，，，，，常见故障有以下几个方面：
(1)变送器的量程知足要求，，，，，，但最大遭受静压值不知足现实要求，，，，，，这样易使变送器膜片损坏，，，，，，测不出水位。。。。
(2)汽包水位与水位计之间误差较大，，，，，，水位计一样平常适用于启动历程和低负荷阶段，，，，，，而在高负荷阶段，，，，，，则以变送器为主，，，，，，电接点仅作参考。。。。但若误差较大，，，，，，凌驾100 mm以上，，，，，，就应检查二者的零水位界说是否一致，，，，，，所设的H值是否与现实钟别，，，，，，平衡容器水温设置是否准确，，，，，，电接点水位计保温是否合乎要求。。。。
(3)汽包水位的转变偏向与水位计相反，，，，，，一样平常为算法参数设置过失，，，，，，实测差压值与赔偿盘算中的差压值符号是否一致，，，，，，可通过修改增益正负号纠正。。。。
(4)汽包水位稳固化，，，，，，输出为4mA，，，，，，检查平衡门是否关闭，，，，，，若翻开，，，，，，则双方差压为零，，，，，，故不可准确丈量水位。。。。
