电磁流量计在生产中的应用及维护
电磁流量计在生产中的应用及维护
电磁流量计简介
电磁流量计是使用法拉第电磁感应定律制成的一种丈量导电液体体积流量的仪表。。。

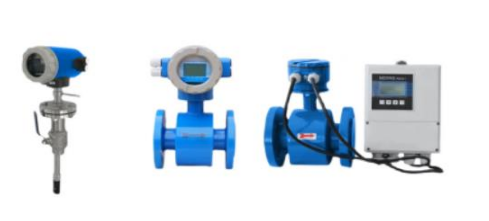

电磁流量计由流量传感器和转换器两大部分组成。。。按组成可分为一体型和分体型
一体型电磁流量计
电磁流量计事情原理
电磁流量计（简称EMF）的基来源理是法拉第电磁感应定律，，，，，，即导体在磁场中切割磁力线运动时在其两头爆发感应电动势。。。如原理图所示，，，，，，导电性液体在笔直于磁场的非磁性丈量管内流动，，，，，，与流动偏向笔直的偏向上爆发与流量成比例的感应电势，，，，，，电动势的偏向按“弗来明右手规则”，，，，，，其值如下式
式中 E-----感应电动势，，，，，，即流量信号V;
k-----仪表系数
B-----磁感应强度T
D----- 丈量管内径m
V----- 平均流速m/s
E=KVBD

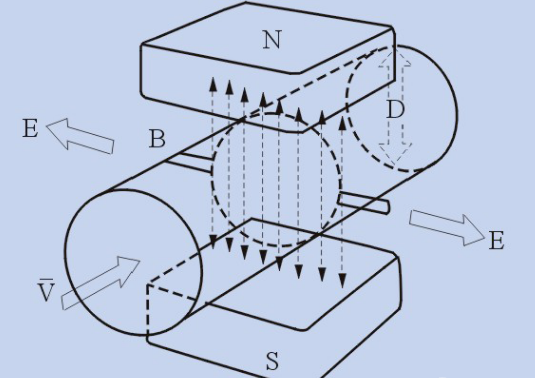

电磁流量计事情原理图

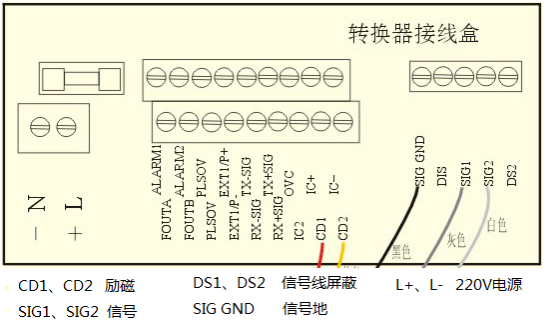

电磁流量计转换器接线盒
电磁流量计接线时应注重，，，，，，严酷凭证上图所示接线。。。两信号线可以反接，，，，，，励磁线也可反接，，，，，，只需在程序中举行调解即可。。。切忌不可电源信号接反。。。
电磁流量计主要参数：
1.流量计量程 （设定要与上位机PLC程序中设定一致，，，，，，即要与设计计划一致）
2.传感器系数 （要与配套使用的传感器一致，，，，，，替换传感器或者转换器后都需要举行调解）
3.管道直径（与配套使用的传感器一致，，，，，，及装置管道的直径）
4.流体流通偏向（可凭证详细情形举行调解，，，，，，丈量值为负时调解流通偏向即可）
5.转换器密码：1级 7206
2级 9454 老传感器的密码：56360
1级密码可修改仪表量程，，，，，，管径等基础参数，，，，，，
传感器系数，，，，，，阻尼时间等参数需要拥有2级密码权限方可修改
检查仪表故障时，，，，，，首先要确认参数设置是否正常
电磁流量计传感器手艺指标
管道中没有介质时：
1.Sigl----地 Sig2----地
2.DS1----DS2
3.SIG1---DS1
4.SIG2---DS2
5.CD1----地
6.CD2----地 以上均大于200兆欧
7.CD1—CD2串联内阻小于20欧
管道内充满介质时：
1.SIG1//SIG2对地小于50K，，，，，，阻值应对称
2.CD1//CD2小于20欧
3. CD1//CD2对地应大于2M欧
以上可作为判断传感器质量的标准

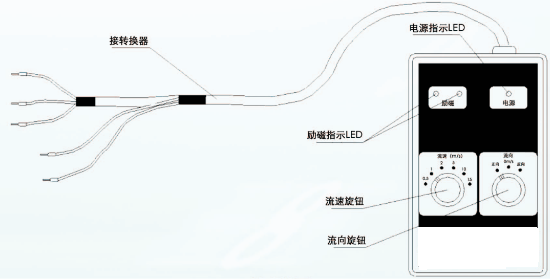

电磁流量校验器
接线方法与电磁流量计传感器一致，，，，，，可用于转换器的检测。。。
电磁流量传感器装置
装置场合:
1）丈量混淆相流体时，，，，，，选择不会引起相疏散的场合；；；；；丈量双组分液体时，，，，，，阻止装在混淆尚未匀称的下游；；；；；丈量化学反应管道时，，，，，，要装在反应充分完成段的下游；；；；；
2）尽可能阻止丈量管内酿成负压；；；；；
3）选择震惊小的场合，，，，，，特殊对一体型仪表；；；；；
4）阻止周围有大电机、大变压器等，，，，，，以免引起电磁场滋扰；；；；；
5）易于实现传感器单独接地的场合；；；；；
6）尽可能避开周围情形有高浓度侵蚀性气体；；；；；
7）情形温度在－25/－10～50/600℃规模内，，，，，，一体型结构温度还受制于电子元器件，，，，，，规模要窄些；；；；；
8）情形相对湿度在10%～90%规模内；；；；；
9）尽可能阻止受阳光直照；；；；；
10）阻止雨水浸淋，，，，，，不会被水浸没。。。（钢厂现场条件重大，，，，，，需要做好防护，，，，，，尤其炉底部分的电磁）
电磁流量计传感器装置直管段要求：
为包管丈量准确度，，，，，，电磁流量计传感器装置时上游要有一定长度直管段。。。
传感器装置在90o弯管、T形管、同心异径管、全开闸阀后时，，，，，，通常只要有离电极中心线5倍直径（5D）长度的直管段，，，，，，而差别开度的阀则需10D。。。下游直管段通常为（2～3）D或无要求。。。
电磁流量计常见故障及处置惩罚要领
传感器故障
检查转换器时严禁带电拆除传感器励磁线，，，，，，尽可能断电后作业，，，，，，确保作业职员清静同时阻止损坏转换器板子。。。断电后将转换器接线盒中接传感器的线所有拆除，，，，，，丈量
1.DS1----DS2、SIG1---DS1、 SIG2---DS2、 是否均大于200兆欧
SIG1//SIG2对地小于50K，，，，，，阻值应对称
CD1//CD2之间小于50欧
CD1//CD2对地应大于2M欧
以上数据可以有用地排查传感器事情是否正常。。。
若是流量计为分体型，，，，，，在举行丈量前，，，，，，要先检查传感器接线盒中的接线，，，，，，检查有无断线、虚接问题。。。
转换器故障
转换器常见的故障有1.黑屏2.白屏，，，，，，无数值显示3.屏点亮，，，，，，闪灼等较为显着的故障征象，，，，，，可判断为转换器板子损坏，，，，，，需要替换新的转换器。。。
若是屏幕有显示，，，，，，可是与盘算机画面显示不符，，，，，，就需要检查丈量转换器的模出信号是否正常。。。检查仪表的量程设置是否与程序中一致。。。
电磁流量计示值有显着的波动时，，，，，，可以检查传感器信号线毗连是否牢靠可靠，，，，，，是否有虚接；；；；；同时可以接纳调解阻尼时间的方法减小丈量值的波动。。。
若是经以上要领检测后，，，，，，仍无法解决的问题的话，，，，，，可以用VME型转换器校验器检查转换器是否正常。。。
同时还需检查周围有无大电机、大变压器等，，，，，，以确定是否电磁场滋扰造成信号波动
PS:如需替换转换器时，，，，，，应确保接线准确，，，，，，要严酷凭听说明书中接线规则接线。。。(最常遇到需要替换传感器注重接线准确)
