变压器瓦斯继电器可别选错
瓦斯保唬护是电力变压器的主保唬护 。。。。 。
关于瓦斯继电器的选型 ，，2018年版十八项反措提出了明确的要求 。。。。 。这里强调两点 。。。。 。
一是 ，，油灭弧有载分接开关应选用油流速动继电器 ，，不应接纳具有气体报警（轻瓦斯）功效的气体继电器 。。。。 。
油灭弧有载分接开关在举行档位切换的时间 ，，会泛起电弧 。。。。 。在电弧的作用下变压器油会剖析 ，，爆发气体 。。。。 。若是有载瓦斯继电器设置了轻瓦斯报警功效 ，，那么恭喜你 ，，关于切换频仍的分接开关 ，，可能需要频仍的排气操作 。。。。 。
因此新的变压器油灭弧分接开关设置的瓦斯继电器 ，，不再要求具备轻瓦斯功效 。。。。 。
虽然切换爆发气体并不是绝对的 ，，若是切换历程并没有直接在绝缘油中举行 ，，则并不会爆发气体剖析 ，，好比接纳真空切换开关 。。。。 。
二是 ，，220kV 及以上变压器本体应接纳双浮球并带挡板结构的气体继电器 。。。。 。

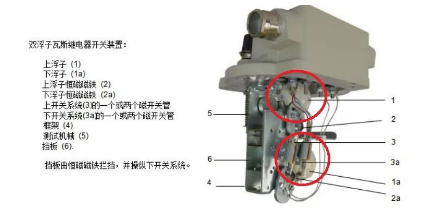

上图为双浮球瓦斯继电器结构示意图 。。。。 。双浮球瓦斯继电器与通俗瓦斯继电器的区别在于 ，，其具备上下两个浮球 。。。。 。
上浮球下降并驱动接点闭合 ，，主要是对应于气体在瓦斯继电器搜集 ，，油面爆发下降 ，，输出轻瓦斯行动报警 。。。。 。
下浮球下降并驱动接点闭合 ，，主要是反应变压器内部缺油造成的油面降低 。。。。 。为了避免器身或导体露出油面 ，，造成变压器绝缘降低 。。。。 。输出接点 ，，跳开断路器 ，，令变压器停电 ，，以包管装备清静 。。。。 。
