电站滋扰和接地的异常事务
电站滋扰和接地的异常事务
1)风机轴承温度测点多点接地故障

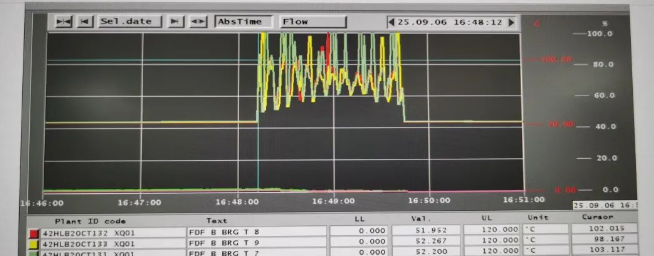

某电厂最先冲管，，，，，其时两侧送/引风机运行，，，，，热井换水，，，，，锅炉水冲洗。。。。。。突然爆发送风机B跳闸。。。。。。检查报警纪录和历史曲线如图8所示，，，，，发明送风机B轴承温度(共三点，，，，，三取二�；；； ；；；�)同时大幅度跳变，，，，，当三点温度同时凌驾90℃后该风机跳闸(因该�；；； ；；；の《椒�，，，，，故未设置信号转变速率大撤出�；；； ；；；さ穆呒�)。。。。。。
经剖析扫除DCS卡件故障等可能的缘故原由后，，，，，拆线检查发明：就地接线盒处电缆屏障层引出时有毛刺遇到金属电缆套管，，，，，形成两点接地爆发地环电流，，，，，引起信号误动。。。。。。经整理接线后信号正常。。。。。。
2)热电偶测点多点接地故障
热电偶可分为搭壳式和非搭壳式两大类，，，，，其中非搭壳式热电偶的丈量电极与外面的�；；； ；；；す芫�，，，，，而搭壳式热电偶的丈量负极与外面的�；；； ；；；す茉蚴堑纪ǖ摹�。。。。。海内生产的热电偶绝大大都是非搭壳式，，，，，而外洋生产的热电偶搭壳式的居多。。。。。。若是在装置调试中不熟悉这一点，，，，，有时会在无意中造成二点接地而导致丈量异常情形爆发。。。。。。
某电厂DCS刷新后，，，，，OVATION系统上电不久，，，，，发明600个左右的热电偶信号中有约莫200个信号白天在大幅跳跃，，，，，而到了晚上这些信号的跳跃幅度会小许多。。。。。。经一段时间的剖析检查，，，，，发明这些信号跳变的热电偶元件为搭壳式，，，，，其负端在现场都处于接地状态，，，，，而凭证OVATION热电偶模件的结构其负端在DCS侧也接地。。。。。。由此一来，，，，，造成了丈量回路的二端接地，，，，，由于现场的地与DCS的地之间保存着电势差，，，，，且这个电势差不稳固(白天现场施工职员较量多，，，，，电动装备的启停较量频仍，，，，，晚上滋扰相对较小)，，，，，因此导致了热电偶信号的跳跃，，，，，且白天与晚间信号跳跃幅度上的差别。。。。。。
现实上OVATION系统为相识决这个问题，，，，，在热电偶的特征模件内部专门设置有2个跨片。。。。。。若是热电偶负端现场不接地，，，，，那么屏障线必需在OVATION侧单端接地，，，，，此时二个跨片须同时保存。。。。。。若是热电偶现场接地，，，，，那么屏障线也必需在现场接地，，，，，二个跨片须同时去掉。。。。。。把特征模件从插槽上取下来，，，，，翻开外面的塑料壳可举行响应设置。。。。。。后完成了响应的设置后，，，，，热电偶事情正常。。。。。。
3)TSI系统测点多点接地故障
由于TSI系统在电厂运行的情形是一个强电磁场情形，，，，，来自系统内部的异常(丈量部件、装置等)和外部情形因素爆发的滋扰较其他系统更多，，，，，因此TSI系统严酷要求单点接地。。。。。。而在现实中，，，，，若是TSI系统的延伸电缆的屏障层在装置敷设途经未做好防护，，，，，或者电缆屏障层因振动等缘故原由在运行历程磨损，，，，，导致两点或多点接地的话，，，，，极有可能引起TSI信号跳变导致机组的误跳。。。。。。
某电厂#4机组因轴承振动高高跳机，，，，，经检查发明：#4轴承振动传感器的延伸电缆的屏障层在使用历程中受到磨损，，，，，造成多点接地，，，，，地电位差带来的接地滋扰引起信号跳变，，，，，导致机组误跳。。。。。。
4）接地不良导致异常
a)接地不良引起的轴承温度异常
某电厂发电机驱动端轴承温度高，，，，，同时发电机定子绕组温度和进风温度也泛起波动，，，，，丈量回路发明有380V的感应电压保存。。。。。。经检查缘故原由是公共直流地因接地不良造成接地电阻大，，，，，发电机的磁场感应导致热工温度丈量回路爆发380V的感应电压，，，，，并损坏驱动端轴承温度变送器。。。。。。待电气职员处置惩罚好公共直流地接地问题后，，，，，感应电压消逝，，，，，信号恢复正常。。。。。。
b)接地不良导致的振动信号异常
某电厂(容量1000MW)运行在750 MW时，，，，，汽机3#瓦振动一连跳变，，，，，检查回路发明电缆的屏障线没有接地。。。。。。另一脱硫系统的增压风机在停运时，，，，，发明其振动信号值一直跳变，，，，，最高值凌驾振动�；；； ；；；ぶ怠�。。。。。经查明缘故原由是就地丈量机柜的接地虚焊。。。。。。
c)接地不良引起的IDAS信号异常
某电厂DCS刷新后，，，，，炉壁温是接纳远程柜，，，，，装置在炉顶，，，，，刷新后不久，，，，，过热器一壁温经常泛起温度禁绝，，，，，检查效果丈量系统正常，，，，，恢复丈量系统运行，，，，，该温度又恢复正常，，，，，此缺陷重复多次泛起，，，，，热工职员发明只要拆一下回路接线或拨一下卡件重新装回，，，，，温度就会恢复正常。。。。。。缘故原由无法诠释。。。。。。#2机组磨练时，，，，，对该温度元件的赔偿导线的屏障层举行检查，，，，，发明此屏障层接地不良，，，，，重新接地后，，，，，此缺陷就没再泛起过。。。。。。
d)接地不良引起的电流信号异常
某电厂#5机组DCS刷新后，，，，，#10磨电流信号时常禁绝，，，，，电气检查正常，，，，，热控检查正常，，，，，每次检查后恢复时，，，，，此点信号指示也恢复正常，，，，，不久又会泛起信号不正常。。。。。。在差别地方加隔离器也无效。。。。。。剖析是滋扰引起，，，，，以为DCS侧电缆屏障接地欠好，，，，，在6kV开关柜侧对电缆屏障线再作接地处置惩罚。。。。。。但时间不久，，，，，#10磨电流信号时常禁绝征象又再次泛起。。。。。。再对电流变送器至6kV开关柜接线端子排的引接举行屏障接地后，，，，，该电流信号正常。。。。。。
