压缩机等动装备磨练知识大全分享
压缩机等动装备磨练知识
动装备是工厂生产能够正常运行的主要组成部分，，，，，因此对装备举行维护磨练保养就是为了包管其正常运转的条件。。。这期将为各人盘货种种动装备的磨练知识，，，，，比及厂里装备磨练时，，，，，说未必就能派上用场哦~
1.装备磨练类型
2.压缩机的磨练
3.风机的磨练
4.离心泵的磨练
装备磨练类型
A.妄想内磨练
凭证生产装备的治理履历和装备状态制订妄想，，，，，而按妄想举行的磨练。。。凭证磨练内容、周期和要求的差别又可以分为小修、中修和大修。。。
按期磨练保存两方面的缺乏：
1、装备保存潜在的不清静因素时因未到磨练时间而不可实时扫除隐
2、装备状态优异，，，，，但已到磨练时间，，，，，就必需磨练，，，，，磨练保存很大的盲目性，，，，，造成人力、物力的铺张，，，，，磨练效果也欠好。。。因此关于制订装备磨练妄想的职员履历要求极高。。。
B.妄想外磨练
妄想外磨练是指装备运行历程中突然爆发故障或事故必需举行一直车或停车磨练。。。
妄想外磨练的特点：磨练事先难以预料，，，，，无法安排磨练妄想，，，，，并且要求磨练的时间短、磨练质量高、磨练情形及工况重大、施工难度大。。。磨练比例大。。。
压缩机磨练
由于压缩机在系统事情中要高速运转，，，，，又是一种机电一体化的高精度装置，，，，，以是在现实使用中经常�；；岜⒐收稀�。。
主机是压缩机的焦点部分，，，，，恒久处于高速运转状态，，，，，其在运行到一准时间或者年限后都必需举行预防性大修。。。
压缩机电机部分泛起问题、压缩机吸、排气阀关闭不严和热保�；；て鞴收嫌幽商婊坏牟椒ァ�。。
压缩机抱轴、卡缸故障可以先实验维修，，，，，详细要领为以下几种：
（1）敲击法：开机后用木锤敲压缩机下半部，，，，，使压缩机内部被卡部件受到震惊而运转起来。。。
（2）电容起动法：可以用一个电容量比原来更大的电容接入电路启动。。。
（3）高压启动法：可以用调压器将电源电压调高后启动。。。
（4）卸压法：将系统的制冷剂所有放空后启动。。。若是上述要领都不可奏效，，，，，只有替换新的压缩机。。。

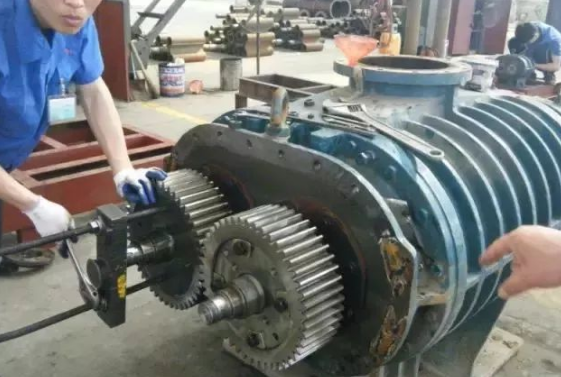

压缩机大修包括以下几个部分：
A、大修主机及齿轮箱：
替换主机转子转动轴承
替换主机转子机械轴封、油封
替换主机转子调解垫
替换主机转子密封垫
替换主机转子组合垫
调解主机转子细密间隙
替换齿轮箱主/付转动轴承
替换齿轮箱机械轴封及油封
调解齿轮箱细密间隙
调解齿轮箱齿轮细密间隙
B、电机轴承加黄油
C、检查或替换联轴器
D、清洁保养空气冷却器
E、清洁保养油冷却器
F、检查或替换止油阀
G、检查或替换卸荷阀
H、清洁水气疏散器
I、替换机油
J、清洁机组各散热面
K、检查各电器元件事情情形
L、检查各保�；；すπЪ捌渖瓒ㄖ�
M、检查或替换各管线
N、检查各电器元件接触情形
风机的磨练
A .离心式风机的磨练
磨练前的检查
风机在磨练之前，，，，，应在运行状态下举行检查，，，，，从而相识风机保存的缺陷，，，，，并测记有关数据，，，，，供磨练时参考。。。
检查的主要内容有：
1.丈量轴承和电念头的振动及其温升。。。
2.检查轴承油封漏油情形。。。如风机接纳滑动轴承，，，，，应检查油系统和冷却系统的事情情形及油的品质。。。
3.检查风机外壳与风道法兰毗连处的严密性。。。入口挡板的外部毗连是否优异，，，，，开关行动是否无邪。。。
4.相识风机运行中的有关数据，，，，，须要时可作风机的效率试验。。。
风机的磨练
1．叶轮的磨练
（1）焊补叶片。。。
（2）替换叶片。。。
2．替换叶轮
3．替换防磨板
4．轴的磨练
5．轮毂的替换
6．轴承的检查及替换
7．外壳及导向装置的磨练
风机试运行
1.风机磨练后应试运行，，，，，试运行时间为4～8h。。。
2.在试运行中爆发异常征象时，，，，，应连忙阻止风机运行查明缘故原由。。。
3.试运行中轴承振动（笔直振动），，，，，一样平常应抵达0.03mm，，，，，最大不凌驾0.09mm，，，，，轴承晃动（水平振动），，，，，一样平常应抵达0.05mm，，，，，最大不凌驾0.12mm。。。
4.试远行中轴承温度应不凌驾70℃。。。
5.风机运行正常无异声。。。
6.挡板开关无邪，，，，，指示准确。。。
7.各处密封不漏油，，，，，漏风、漏水。。。
B .轴流式风机的磨练
风机的检查
1.叶轮的检查
（1）叶片的检查
（2）叶柄的检查
（3）轮毂的检查
2.调理机构的检查
检查内容有：
①电动执行器（也有液压执行器）与杠杆毗连处有无严重磨损，，，，，转动是否无邪。。。
②杠杆有无裂纹、弯曲变形，，，，，有裂纹、弯曲变形须替换。。。
③杠杆与传动轴毗连处应无严重磨损，，，，，传动轴行动无邪。。。
④连杆应无裂纹、弯曲变形，，，，，连杆裂纹、弯曲变形应替换。。。
⑤连杆与转换器的毗连螺丝应完好，，，，，若发明松动应重新紧固。。。
⑥导柱应无裂纹、弯曲变形且转动应无邪。。。
⑦叶柄、转换器、支承杆、导柱、密封盖等处的轴承应完好，，，，，间隙应切合标准，，，，，润滑优异。。。
⑧检查转换器套筒有无裂纹、斑痕、侵蚀锈痕。。。
⑨整个调理机构是否行动无邪，，，，，当行动不无邪有卡涩征象时，，，，，可以在连杆、杠杆、传动轴等处凭证需要调解垫块厚度或杠杆长度，，，，，直至及格为止。。。
3.导叶的检查
检查内容有：
①导叶及其内、外环的磨损情形，，，，，导叶磨损严重时应举行焊补或替换；；；内、外环应完好，，，，，无严重变形。。。
②导叶与内、外环应无松动，，，，，紧固件完整。。。
③出口导叶进、出口角应切合设计要求，，，，，入口应正对着从叶轮出来的气流，，，，，出口应与轴向一致。。。
离心泵磨练
小修项目：
1.替换填料密封。。。
2.双支承泵检查洗濯轴承、轴承箱、挡油环、挡水环、油标等，，，，，调解轴承间隙。。。
3.检查修复联轴器及驱念头与泵的对中情形。。。
4.处置惩罚在运行中泛起的一样平常缺陷。。。
5.检查整理冷却水、封油和润滑等系统。。。
2、大修项目：
1.包括小修项目。。。
2.检查修理机械密封。。。
3.解体检查各零部件的磨损、侵蚀和冲蚀情形。。。泵轴、叶轮须要时举行无损探伤。。。
4.检查整理轴承、油封等，，，，，丈量、调解轴承油封间隙。。。
5.检查丈量转子的各部圆跳动和间隙，，，，，须要时做动平衡磨练。。。
6.检查并校正轴的直线度。。。
7.丈量并调解转子的轴向窜动量。。。
8.检查泵体、基础、地脚螺栓及收支口法兰的错位情形，，，，，避免将附加应力施加于泵体，，，，，须要时重新配管。。。
离心泵在举行拆卸磨练时，，，，，解体、磨练、回装三个阶段需要凭证要求划定和办法举行操作。。。
解体时
1、拆止推轴承前应使用百分表丈量出平衡盘间隙，，，，，并做好纪录；；；
2、多级泵解体时必需将各零件按原装配顺序做好记号，，，，，以免回装时杂乱、装错；；；
3、未便于做记号的小件（好比键）可与同级的叶轮或导叶（中段）等放在一起；；；
4、解体时可直观感受一下是否有不正常的零件，，，，，好比配合松动等。。。
磨练时
1、目测各零件外貌是否正常，，，，，各配合面必需无磕碰划伤、无锈蚀等；；；
2、用量具实测要害配合部位公差是否及格；；；
3、量叶轮密封环、壳体密封环、导叶密封环、级间轴套等处的间隙是否在允差规模内，，，，，磨损过大的需要替换；；；
4、检查轴承是否完好；；；
5、所有密封圈、密封垫最好都换新的。。。
回装时
1、先将转子装好，，，，，重新举行动平衡试验；；；
2、按拆泵的相反顺序回装各零件，，，，，回装时注重再次量各密封环处间隙值，，，，，确保无误；；；
3、装平衡盘之前应丈量转子总串量；；；
4、装上平衡盘后，，，，，丈量转子半串量；；；
5、与制造厂总装配图上要求的总串量及半串量比照，，，，，应基本切合图纸要求。。。一样平常情形下半串量约莫是总串量的一半左右；；；
6、匀称地紧好各主螺栓，，，，，注重应对角举行；；；
7、在轴上吸一块百分表，，，，，旋转轴对平衡盘举行打表，，，，，允差按图纸要求，，，，，一样平常不得凌驾0.06；；；
8、装止推轴承时应注重调解平衡盘的间隙，，，，，应使用轴承前的调解环将平衡盘间隙调解至图纸要求。。。
离心泵的各零部件磨练都有响应的标准，，，，，在磨练时要严酷凭证标准来举行。。。
泵轴
1、洗濯并检查泵轴，，，，，泵轴应无裂纹，，，，，严重磨损等缺陷。。。如已有磨损、裂纹、冲蚀等，，，，，应详细纪录，，，，，并剖析其缘故原由。。。
2、检测离心油泵泵轴直线度，，，，，其值在全长上应不大于0.05mm。。。轴颈外貌不得有麻点、沟槽等缺陷，，，，，外貌粗糙度的最大允许值为0.8μm，，，，，轴颈圆度和圆柱度误差应小于 0.02mm。。。
3、离心泵键槽中心线对轴中心线平行度误差应小于0.03mm/100。。。
叶轮
1、洗濯并检查各级叶轮外貌，，，，，叶轮外貌应无裂纹、磨损等缺陷，，，，，叶轮流道外貌应平滑，，，，，且无结垢、毛刺，，，，，叶片应无裂纹、冲洗减薄等缺陷。。。
2、检查各级叶轮吸入口和倾轧口密封环，，，，，应无松动，，，，，密封环外貌平滑，，，，，无毛刺，，，，，外貌粗糙度Ra的最大允许值为0.8μm，，，，，与叶轮装配间隙量应为0.05～0.10 mm。。。以叶轮内孔为基准，，，，，检查叶轮径向跳动应不大于0.05 mm。。。端面跳动不大于0.04 mm。。。
3、叶轮与轴接纳过盈配合，，，，，一样平常为H7/h6。。。键与键槽配合过盈量为0.09～0.12 mm，，，，，装配后离心泵键顶部间隙量就为0.04～0.07mm。。。
4、叶轮须作静平衡。。。
泵头、泵壳及导叶轮
1、洗濯并检查各级叶轮，，，，，应无磨损、裂纹、冲蚀等缺陷。。。
2、离心泵导叶轮的防转销应无弯曲、折断和松动。。。泵头、泵壳密封环外貌应无麻点、伤痕、沟槽，，，，，外貌粗糙度Ra的最大允许值为0.8μm，，，，，密封环与泵头、离心泵泵壳装配间隙量为 0.05～0.10mm，，，，，密封环应不松动。。。
3、以离心泵泵头、离心泵泵壳止口为基准，，，，，丈量密封环内孔径向圆跳动，，，，，其值不大于0.50 mm，，，，，端面圆跳动应不大于0.04mm。。。
4、丈量离心泵泵头、泵壳密封环与其装配密封环之间的间隙量，，，，，其值应在0.50～0.60 mm之间。。。
轴承
1、滑动轴承
（1）轴承与轴承压盖的过盈量为0.02～0.04mm，，，，，下轴承衬与轴承座接触匀称，，，，，接触面积应大60%以上。。。
（2）替换轴承时，，，，，轴颈与下轴承接触角为60～900密封，，，，，接触面积应匀称，，，，，接触点每平方厘米不少于2～3点。。。
（3）轴承合金层与轴承衬应连系牢靠，，，，，合金层外貌不得有气孔、夹渣、剥落等缺陷。。。
（4）承顶部间隙应切合下表的划定。。。
（5）轴承侧间隙在水平中分面上的数据为顶间隙的一半。。。
2、转动轴承
（1）遭受轴向和径向载荷的转动轴承与轴的配合为H7/js6。。。
（2）仅遭受径向载荷的转动轴承与轴的配合为H7/k6。。。
（3）转动轴承外圈与轴承箱内壁配合为Js7/h6。。。
（4）凡轴向止推接纳转动轴承的泵，，，，，其转动轴承的外圈的轴向间隙应留有0.02～0.06mm。。。
（5）转动轴承拆装时，，，，，接纳热装的温度不凌驾100℃，，，，，严禁用火焰直接加热。。。
（6）转动轴承的转动体与油与滑道外貌应无侵蚀、坑疤与黑点，，，，，接触平滑无杂音。。。
联轴器
1、联轴器与轴的配合为H7/js6。。。
2、联轴器两头面轴向间隙一样平常为2～6mm。。。
3、装置齿式联轴器应包管外齿在内齿宽的中心位置。。。
4、装置弹性圈柱销联轴器时，，，，，其弹性圈与柱销应为过盈配合，，，，，并有一定的紧力。。。弹性柱销与联轴器孔的直径间隙为0.40～0.60mm。。。
转子
1、转子的圆跳动

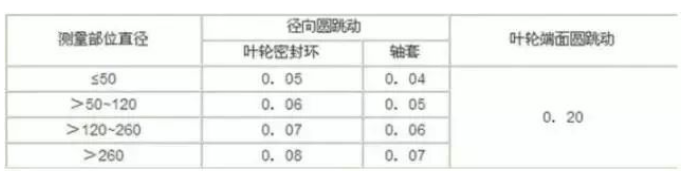

（1）单级离心泵转子圆跳动公差值应切合表要求。。。

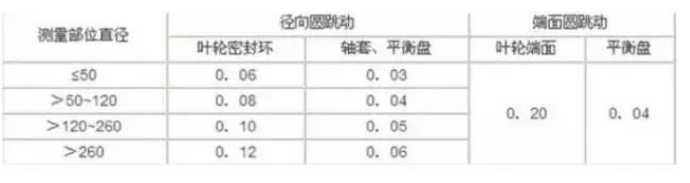

（2）多级离心泵转子圆跳动应切合表的要求。。。
2、关于多级泵，，，，，须要时转子应举行动平衡校验，，，，，其要求应切合手艺要求。。。
3、轴套与轴配合为H7/h6，，，，，外貌粗糙度为▽1.6。。。
4、平衡般与轴配合为H7/js6。。。
5、叶轮
（1）叶轮与轴的配合为H7/js6。。。
（2）叶轮时应做静平衡，，，，，事情转速在3000r/min的叶轮，，，，，外径上允许剩余不平衡重量不得大于表的要求。。。
（3）叶轮用去重法找平衡，，，，，在适当部位，，，，，切去厚度不大于壁厚的1/3。。。
（4）关于热油泵，，，，，叶轮与轴装配时，，，，，键顶部位留有0.10～0.40间隙，，，，，叶轮与前后隔板的轴向间隙不小于1～2mm。。。
密封
1、机械密封
（1）压盖与轴套的直径间隙为0.75～1.00mm，，，，，压盖与密封间腔的垫片厚度为1～2mm。。。
（2）密封压盖与静环密封圈接触部位的粗糙度为▽3.2。。。
（3）装置机械密封部位的轴或轴套，，，，，外貌不可有锈斑、裂纹等缺陷，，，，，粗糙度为▽1.6。。。
（4）静环尾部的防转槽根部与防转销顶部应坚持1～2mm的轴向间隙。。。
（5）弹簧压缩后的事情应切合设计要求，，，，，其误差为±2mm。。。
（6）机械密封并圈弹簧的旋向应与泵轴的旋转偏向相反。。。
（7）压盖螺栓应匀称上紧，，，，，避免压盖端面偏斜。。。
2、填料密封
（1）封油环与轴套的直径间隙一样平常为1.00～1.50mm。。。
（2）封油环与填料箱的直径间隙为0.15～0.20mm。。。
（3）填料压盖与轴套的直径间隙为0.75～1.00mm。。。
（4）填料压盖与填表料箱直径间隙为0.10～0.30mm。。。
（5）填料底套现轴套的直径间隙为0.70～1.00mm。。。
（6）减压环与轴套的直径间隙为0.50 ～1.20mm。。。
（7）填料环的外径应小于填料函孔径0.30～0.50mm，，，，，内径大于轴径0.10～0.20mm，，，，，切口角度一与轴向成45°。。。
（8）装置时，，，，，相邻两道貌岸然填表料的切口至少应错开90°。。。
主轴
1、颈圆柱度为轴径的1/4000，，，，，最大值不凌驾0.025，，，，，且外貌应无伤痕，，，，，粗糙度为▽1.6。。。
2、以两轴颈为基准，，，，，找联轴节和轴中段的径向圆跳动公差值为0.04mm。。。
3、键与键槽应配合细密，，，，，不许加垫片，，，，，键与键槽的过盈量应切合表要求。。。

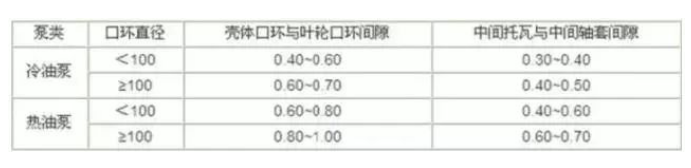

壳体口环与叶轮口环、中心托瓦与中心轴套的直径间隙应切合表要求。。。
多级泵的磨练若是有条件的话，，，，，最好先看一遍制造厂的维护说明书及总装配图，，，，，看看有哪些特殊的地方需要注重。。。
填料压盖
1、填料压盖端面必需轴笔直。。。
2、填料压盖与轴套直径间隙0.75～1.0mm。。。
3、填料压盖外径与填料箱间隙0.1～0.15mm。。。
4、机械密封压盖胶垫要高于接触面1.50～2.50mm。。。
封油环
1、封油环与轴套间隙1.00～1.50mm。。。
2、封油环外径与端面笔直。。。
3、填料箱与封油环外径间隙0.15～0.2mm。。。
联轴器
1、联轴器的平面间隙：冷油泵2.2～4.2mm，，，，，热油泵大于前串量1.55～2.05mm。。。
2、联轴器用橡皮圈比穿孔直径小0.15～0.35mm。。。
3、拆联轴器时要用专用工具，，，，，坚持光洁，，，，，以免碰伤。。。
轴与轴套
1、轴径允许弯曲不大于0.013mm，，，，，关于低转速泵轴中部不大于0.07mm，，，，，高转速泵轴中部不大于0.04mm。。。
2、轴外貌平滑，，，，，无裂纹、磨损等。。。
3、轴套外貌坚持Ra=1.6um。。。
4、轴与轴套接纳H7/h6。。。
