差压流量计知识分享
差压流量计知识分享
一、节约装置
节约装置与差压变送器配套丈量流体的流量，，，，，仍是现在炼油、化工生产中使用最广的一种流量丈量仪表 。。。
现在工业生产中应用有种种各样的节约装置，，，，，包括
标准孔板，，，，，偏心孔板，，，，，圆缺孔板，，，，，锥形，，，，，双孔板，，，，，入口孔板，，，，，密度赔偿式孔板，，，，，标准喷嘴，，，，，六圆喷嘴，，，，，长径喷嘴，，，，，文丘里管，，，，，双重文丘里喷嘴 。。。
这些节约装置中，，，，，应用最多的是孔板、喷嘴、文丘里管和文丘里喷嘴 。。。这 4 种节约元件历史悠久试验数据完整，，，，，产品已标准化，，，，，以是称它们为“标准节约装置” 。。。其他形式的节约元件，，，，，如双重孔板、圆缺孔板等，，，，，由于形状特殊，，，，，研究尚不深透，，，，，缺乏足够的实验数据，，，，，以是尚未标准化，，，，，故称它们为特殊节约装置 。。。这类特殊装置设计制造后，，，，，必需先举行标定，，，，，然后才华使用 。。。节约元件具有结构简朴，，，，，便于加工制造，，，，，事情可靠，，，，，顺应性强，，，，，使用寿命长等优点 。。。
二、丈量原理
在管道中流动的流体具有动能和位能，，，，，在一定条件下这两种能量可以相互转换，，，，，但加入转换的能量总和是
稳固的 。。。应用节约元件丈量流量就是使用这个原理来实现的 。。。凭证能量守恒定律及流体一连性原理，，，，，节约装置的流量公式可以写出，，，，，太繁琐，，，，，这里不再详细先容 。。。
三、节约装置的取压方法
节约装置的取压方法，，，，，就孔板而言有 5 种，，，，，1一角接取压法，，，，，2一法兰取压法，，，，，3一行距取压法，，，，，4一理论取压法，，，，，5一管接取压法;就喷嘴而言只有角接取压和径距取压两种 。。。
(1)角接取压 上下游取压孔心与孔板喷嘴前后端面的即是取压孔直径的一半，，，，，或即是取压环隙宽度的一半，，，，，因而取压孔穿透处与孔板端面正好相平 。。。角接取压包括环室取压和单独钻孔取压 。。。
(2)法兰取压 上、下游侧取压孔中心至孔板前后端面的间距均为25.4mm
(3)径距取压 上游侧取压孔中心与孔板(喷嘴) 前端面的离为 1D，，，，，下游侧取压孔中心与孔板(喷嘴) 后端面的离为 1/2D
(4)理论取压法 上游侧的取压孔中心至孔板前端面的距离为 1D±0.1D，，，，，下游侧的取压孔中心线至孔板后端面的间距随B=d/D的值巨细而异 。。。
(5)管接取压 上游侧取压孔的中心线距孔板前端面为 2.5D，，，，，下游侧取压孔中心线距孔板后端面为 8D 。。。

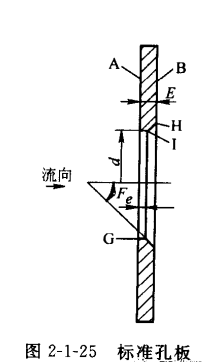

(1)角接取标准孔板方法，，，，，

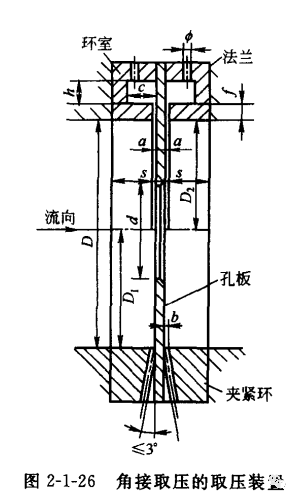

角接取压的标准孔板有两种取压方法，，，，，一种为环取压方法，，，，，另一种为单独钻孔方法，，，，，如图 2-1-26 所示 。。。

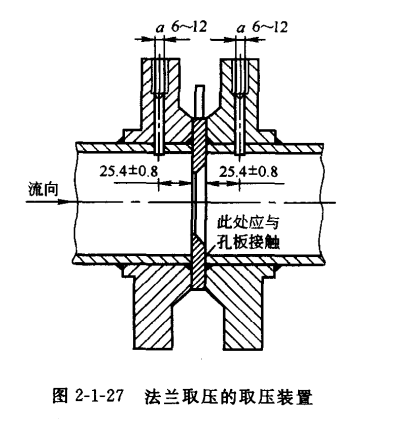

(2)法兰取压标准孔板 图2-1-27 为准使用法兰取压的装置图 。。。从图中知法兰取压孔在法兰盘上，，，，，上下游取压孔的中心线距孔板的两个端面的距离均为(25.4±0.8)mm，，，，，并笔直于管道的轴线 。。。取压孔直径d<0.08D，，，，，最好取d为6~12mm 之间 。。。
法兰取压标准孔板可适用于管径 D50~750mm 和直径比B=0.1~0.75 的规模内
