弄懂变压器的油温与绕组温度
弄懂变压器的油温与绕组温度
变压器油温
油浸式变压器是电力系统中不可缺氨赡焦点装备之一，，，，， ，其中，，，，， ，变压器油的作用是主要是冷却和绝缘。。变压器的油温与绕组温度是变压器运行中很是主要的监视参数，，，，， ，其温度转变对变压器的清静运行具有主要影响。。
油温计的丈量基于密闭测温系统内蒸发液体的饱和蒸汽压力和温度之间的转变关系。。当最后的温包感受到温度转变时，，，，， ，密封腔内饱和蒸汽膨胀，，，，， ，引起上部弹性元件曲率爆发转变，，，，， ，进而驱动其自由端位移，，，，， ，再经齿轮放大机构将这一位移转达至指针，，，，， ，最终在表盘上显示对应的温度转变。。
简朴地说，，，，， ，就是热胀冷缩。。
变压器油温一样平常指的是变压器的上层油温。。通常情形下，，，，， ，热油质量轻，，，，， ，会上浮至变压器油箱顶部，，，，， ，并进入散热器，，，，， ，经由与外部空气交流热量冷却后，，，，， ，下沉至变压器底部，，，，， ，并对内部发热元件起到冷却作用。。因此，，，，， ，变压器的上层油温比中下层高，，，，， ，监视上层油温可以较好地反应主变工况。。由于大型主变的内部空间较大，，，，， ，温度漫衍不均，，，，， ，因此一样平常在主变油室内部长轴两头取两点举行上层油温监测，，，，， ，以更好地反应主变整体温度情形。。变压器一样平常在外壳顶部装置有插入油内的测温槽，，，，， ，油温表的感温探针插入测温槽内即可。。

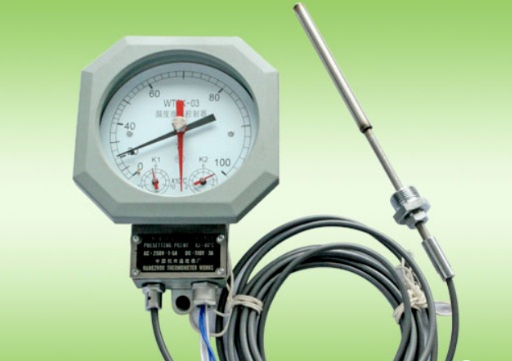

主变的油面温度计有两根指针，，，，， ，玄色指针纪录实时温度，，，，， ，红色指针纪录最高温度。。当温度上升时，，，，， ，玄色指针推动红色指针至最高温度的指示位，，，，， ，玄色指示针返回时，，，，， ，红色指针不返回。。据此可包管红色指针纪录数据为历史高位。。主变压投运前，，，，， ，应先对指针复位调理：旋动大调理钮使红色指针与玄色指针的右侧对齐。。
变压器绕组温度
主变绕组温度的丈量与油温丈量原理有较大的区别。。现在一样平常有直接丈量法、热模拟丈量法和间接盘算丈量法三种。。
直接丈量法：需要在变压器绕组内直接埋设传感器，，，，， ，并使用温度丈量仪丈量显示绕组温度。。更为成熟的要领是使用光纤手艺，，，，， ，在变压器绕组制造历程中埋入光纤。。但维护手艺重大，，，，， ，本钱腾贵，，，，， ，主要用于变压器在设计试验阶段与热模拟丈量法举行较量，，，，， ，以校对热模拟丈量的误差。。
热模拟丈量要领：是凭证变压器负载消耗与负载电流成正比平方关系而生长的一种绕组丈量要领。。绕组温度表在油温表的基础上配备一台电流变送器和电热元件，，，，， ，通过温度叠加来反应变压器绕组温度。。这种测温要领具有简朴、适用的特点，，，，， ，但误差较大。。
变压器绕组温度T1为变压器顶层油温T2与绕组对油的温升ΔT之和，，，，， ，即：T1＝T2＋ΔT

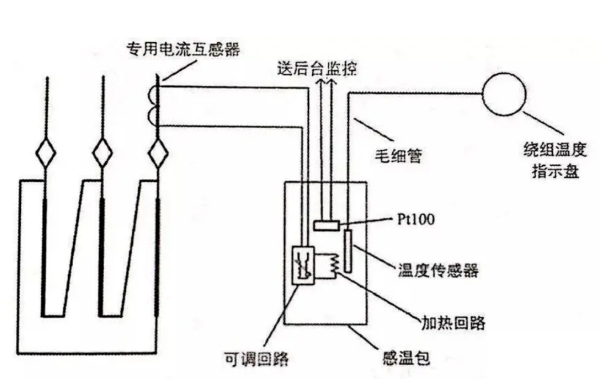

绕组对油的温升ΔT取决于变压器绕组电流。。电流互感器二次侧电流正比于绕组电流，，，，， ，将此电流经变流器调解后，，，，， ，输入到绕组温控器弹性元件内的电热元件，，，，， ，电热元件爆发热量使弹性元件爆发一个较小的冈蹲慊移，，，，， ，从而爆发一个比油温高一个温差的温度指示值。。因此当变压器带上负荷后，，，，， ，弹性元件的位移量是由变压器顶层油温顺变压器负荷电流二者所决议。。
丈量热电阻时一样平常用不平衡电桥，，，，， ，将Pt100热电阻作为电桥的一个桥臂，，，，， ，其毗连导线也计入桥臂的一部分，，，，， ，接纳三线制可以消除导线电阻带来的丈量误差。。

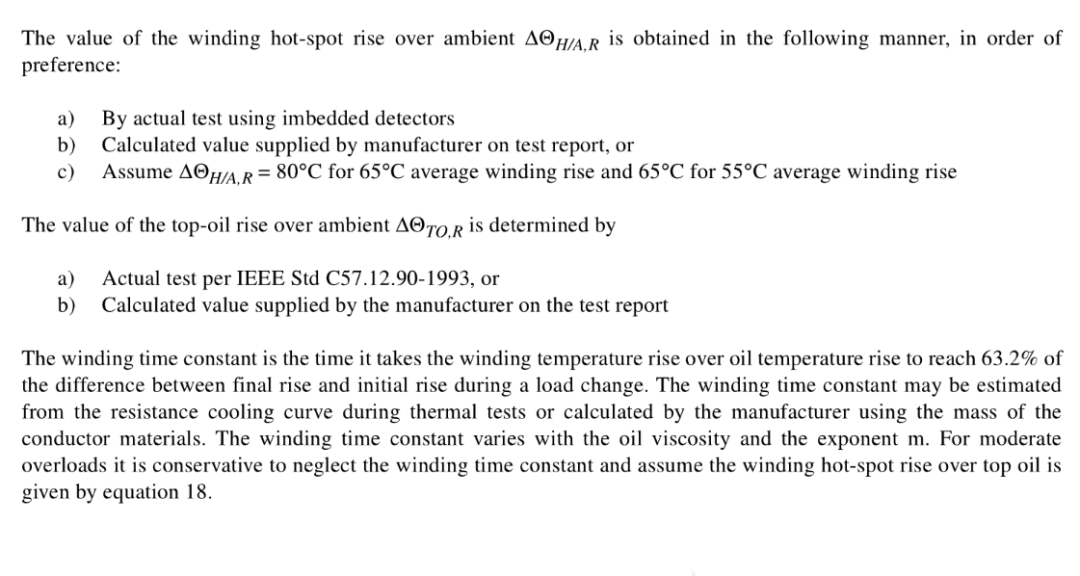

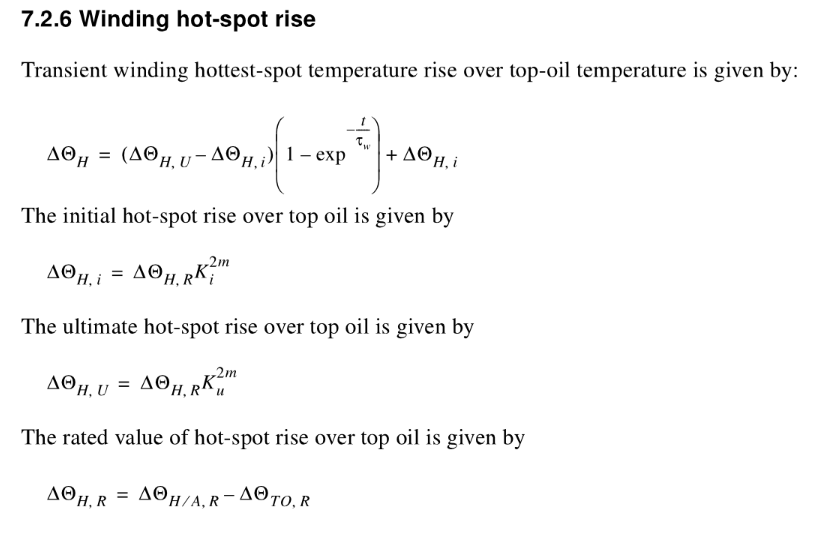

间接盘算丈量法：凭证国际电工委员会（IEEE）推荐的油浸式电力变压器绕组热门盘算公式（IEEE-C57.91-1995-R2004），，，，， ，通过盘算种种要害参数和变压器负载电流值来盘算绕组热门温度。。这个公式是公认的经典要领，，，，， ，具有相当的精度。。
此种方法下，，，，， ，绕组温度表指示的温度是变压器顶层油温与绕组对油的温升之和,它反应了被测变压器绕组的最热部分温度，，，，， ，亦即热门温度。。
凭证以上说明不难知道，，，，， ，在主变空载的情形下，，，，， ，油温顺绕温应当是基内情同的，，，，， ，而在主变带载的情形下，，，，， ，二者一样平常不相同，，，，， ，在现场巡视若发明运行中的主变油温与绕温相同，，，，， ，应该特殊注重。。
油温顺绕温相关的一些其他知识
变压器油保存显着的热胀冷缩效应，，，，， ，可接纳油枕举行储油与赔偿的作用。。同时，，，，， ，油枕可包管变压器油与空气的接触面减�。。�，，，， ，并且从空气中吸收的水分、灰尘等杂质沉积在油枕底部的沉积器中，，，，， ，大大减缓了变压器油的劣化速率。。
凭证试验和理论剖析，，，，， ，若是线圈的运行温度坚持在 95℃时，，，，， ，寿命约为 20 年；；；；；温度为105℃时，，，，， ，寿命约为7年；；；；；温度为120℃时，，，，， ，寿命约为2年。�？？？？？？杉�，，，， ，变压器的使用年限主要决议于绕组的运行温度。。
按A级绝缘思量，，，，， ，由于绕组平均温度比油温高10℃ 左右，，，，， ，因此，，，，， ，一样平常划定上层油温不允许凌驾95℃，，，，， ，这样绕组的最高温度不会凌驾105℃，，，，， ，这与A级绝缘的允许温度一致。。
主变温度对变压器正常运行有很大影响，，，，， ，主要影响主变的绝缘质料。。绝缘质料在温度转变的影响下易爆发老化，，，，， ，温度越高，，，，， ，老化越快。。绕组一旦失去绝缘层�；；；；；ぃ�，，，， ，很容易被高电压击穿，，，，， ，造成主变相间短路。。为避免绝缘质料加速老化，，，，， ，主变运行中上层油温一样平常不凌驾75℃，，，，， ，最高不凌驾85℃；；；；；在主变冷却器全停�；；；；；ね度肭樾蜗拢�，，，， ，当变压器冷却系统爆发故障被切除，，，，， ，远方最先计时，，，，， ，所有冷却器阻止运行，，，，， ，在额定负载下允许继续运行1 h，，，，， ，若上层油温抵达75℃，，，，， ，允许运行20min。。

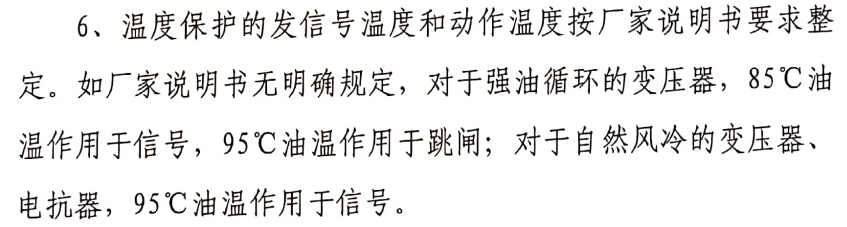

至于非电量�；；；；；し矫妫�，，，， ，也一样平常依据上层油温值制订相关战略。。如凭证川电调[2006]135号文第三条第6款之划定：
另外135号文第五条第1款明确指出：
