色谱剖析仪使用说明
色谱剖析仪使用说明
一．巡检注重事项
1. 检查载气供应是否正常 ， ，，，当载气气瓶压力低于2Mpa时 ， ，，，需通过无扰动载气切换装置切换后 ， ，，，替换新载气。。。。
2. 检查仪表盘上载气及仪表风压力是否正常 ， ，，，如若异常调解到正常位置。。。。
3. 检查仪表丈量效果 ， ，，，并纪录。。。。
4. 审查仪表谱图有无异常。。。。
5. 在上述四条确认后方可以为仪表运行正常。。。。
二．操作规程
1. 怎样投运色谱剖析仪
(1) 种种装备的准备和检查
若是此台色谱剖析仪是恒久停用 ， ，，，首次投运需旁通进样管线 ， ，，，使其走大循环 ， ，，，并确保工艺管线无杂质。。。。检查种种装备 ， ，，，例如：载气 ， ，，，稀释氮气。。。。关于 载气 ， ，，，当气瓶压力小于1Mpa 时 ， ，，，要换一个新的气瓶。。。。通过运用胰子水或其他类似要领 ， ，，，来确定每个接口无走漏。。。。对色谱剖析仪举行上电 ， ，，，检查色谱剖析仪设定参数数值是否与“Operation Date”手册一致 ， ，，，若是有收支应修改到与“Operation Date”手册一致。。。。在确保仪表风清洁的条件下 ， ，，，翻开仪表风总阀对色谱剖析仪举行吹扫 ， ，，，审查色谱剖析仪上仪表风压力表压力指示数值是否与“Operation Date”手册一致 ， ，，，翻开载气压力瓶使其压力为0.4MP ， ，，，若是载气为氢气 ， ，，，仪表风必需吹扫12分钟后 ， ，，，色谱剖析仪上载气压力表压力指示才有数值 ， ，，，此时仪表上吹扫和载气压力低报警将会消逝！要耐心期待仪表风吹扫12分钟 ， ，，，万万不要以为色谱剖析仪上的载气压力表坏。。。。
电源翻开后 ， ，，，GC1000 Mark II 有两种模式：REMOTE 和LOCAL。。。。在REMOTE 模式 ， ，，，种种状态和设定能检查 ， ，，，可是不可改变。。。。以是首先必需进入LOCAL模式。。。。首次上电后需对色谱剖析仪举行日期/时间设定着对审查剖析效果和报警爆发时间很是主要
(2) 对恒温炉和检测器的开启
确保在有载气通入的条件下 ， ，，，可以翻开加热器对恒温炉加热到设定温度对恒温炉的操作如下
屏幕上各项的说明如下。。。。
SV：设定温度
PV：目今温度
状态/注释
Temp stable：加热器翻开控制恒温箱温度稳固（“Temp Stable”也体现电源翻开后温度上升）
Ready： 加热器关掉
Temp Up： 加热器翻开提高和控制色谱柱的温度
ON： 加热器翻开
OFF： 加热器关掉
None： 无装备
在GC1000 Mark II 的通常操作历程 ， ，，，启动和其它时间不需要翻开和关掉加热
器。。。。若是涉及到 ， ，，，请按以下操作翻开和关掉加热器。。。。
上述3图划分为对恒温炉温度设定和对加热炉开启的界面

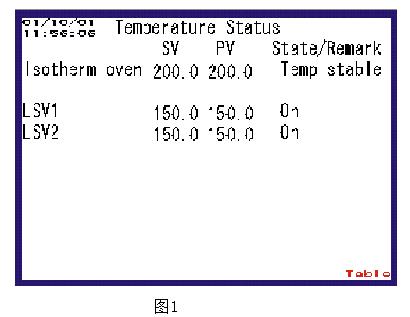

a 按TEMP 键后 ， ，，，温度状态屏幕显示如图1.然后对恒温炉温度举行设定 ， ，，，设定值应与“Operation Date”手册一致。。。。

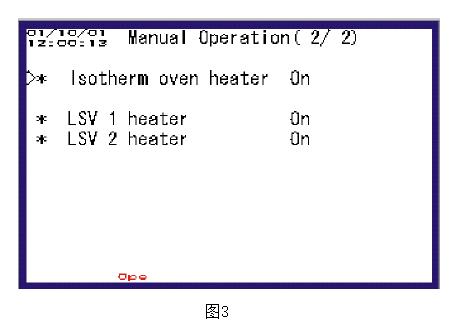

b 按OPERATION 键后 ， ，，，进入手动模式 ， ，，，状态屏幕显示如图3 ， ，，，将恒温炉状态由OFF状态变为ON状态。。。。
c 此时色谱剖析仪恒温炉的温度会升至设定温度值 ， ，，，可以通过进入图1审查目今温度值
对检测器的开启 ， ，，，若是当载气线路充满空气时TCD 翻开 ， ，，，TCD 的灯丝可能会被烧坏。。。。在翻开TCD 前 ， ，，，至少要注入载气10 分钟。。。。直到温度稳固后 ， ，，，TCD 的输出才会趋于稳固。。。。在TCD 至少已经翻开12 小时后 ， ，，，才可以最先正常的操作和校验。。。。
a 按OPERATION 键。。。。泛起如图3的画面
b 按F3 键对应Manual
c 移动指针（>）到探测器。。。。
d 按SET/ENT 键。。。。显示从ON 到OFF 的转变 ， ，，，反之亦然。。。。
当开启TCD检测器后 ， ，，，可以审查检测器状态

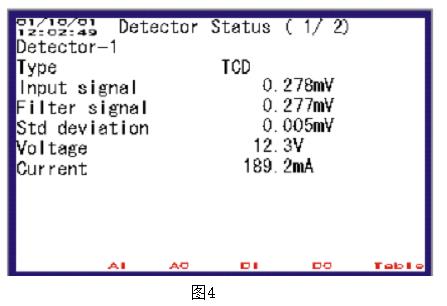

当按STATUS 键和然后按F2 键时 ， ，，，探测器状态图4所示
通过图4可以审查检测器的目今状态 ， ，，，是否真正的翻开 ， ，，，和检测器的性能
(3) 启动剖析模式
最先操作
若是时间允许 ， ，，，在刚翻开检测器和加热炉后 ， ，，，最好让剖析仪稳固十几个小时以上视察谱图基线和检测器电流输出是否稳固 ， ，，，若是稳固再开启剖析模式 ， ，，，这样才华却保剖析效果的准确性最先操作按以下办法。。。。假设运转模式是Stop。。。。
a 选择LOCAL 模式

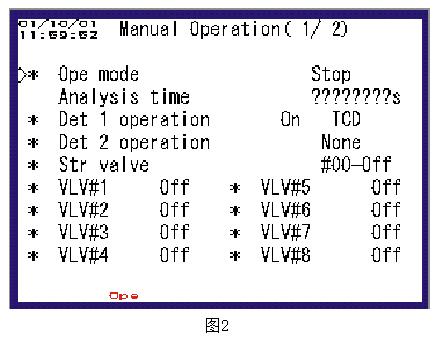

b 按OPERATION 键 如图2
c 按F1 键
d 移动指针（>）到“Str seq select”
e 按SET/ENT 键。。。。现在能输入流路序次了。。。。
f 输入流路序次数。。。。
g 移动指针（>）到“Ope mode”。。。。
h 按SET/ENT 键。。。。现在能选择“Ope mode”项
i 用∨∧键选择“Run” ， ，，，然后按键SET/ENT 键。。。。运转模式酿成“Run” ， ，，，
最先历程样气丈量。。。。
注重启动不可在手动模式下启动 ， ，，，不然色谱剖析仪将不会按要领表剖析周期运行 ， ，，，剖析周期将无限大 ， ，，，送到DCS的各组分数据将是问号。。。。
2. 怎样停用色谱剖析仪
(1) 短时间的停用
若是是短时间的停用 ， ，，，就不必关闭TCD检测器 ， ，，，可是却纪录气和吹扫仪表风一定要有 ， ，，，不然会损坏检测器 ， ，，，将进样打到旁通使其走大循环。。。。不关TCD检测器的利益是 ， ，，，使色谱剖析仪始终处于稳固状态 ， ，，，在再次开启色谱剖析仪时不必用很长时间去让色谱剖析仪恒温箱温度 ， ，，，检测器输出电流等参数趋于稳固。。。。
按以下办法竣事操作：
a 选择LOCAL 模式
b 按OPERATION 键
c 按SET/ENT 键。。。。现在能选择Ope mode
d 用∨∧键选择“Stop” ， ，，，然后按键SET/ENT 键。。。。在正在举行地丈量结
束后 ， ，，，运转模式酿成Stop ， ，，，历程样气的丈量竣事。。。。
(2) 长时间的停用
若是是长时间的停用 ， ，，，首先关闭运行模式
a 选择LOCAL 模式
b 按OPERATION 键
c 按SET/ENT 键。。。。现在能选择Ope mode
d 用∨∧键选择“Stop” ， ，，，然后按键SET/ENT 键。。。。在正在举行地丈量结
束后 ， ，，，运转模式酿成Stop ， ，，，历程样气的丈量竣事然后关闭加热炉和检测器（要领见上文） ， ，，，审查温度状态 ， ，，，当恒温箱温度与室温靠近时 ， ，，，关掉电源并且阻止空气供应 ， ，，，最后关闭每个出口线路以便装备用载气密闭起来 ， ，，，然后关上载气瓶的主阀。。。。
3. 色谱剖析仪的一些基本操作
(1) 怎样检查各个部分的温度

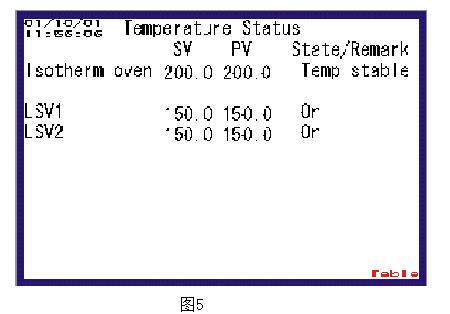

在GC1000 Mark II 供电以后 ， ，，，加热器翻开 ， ，，，最先温度控制。。。。当按TEMP 键后 ， ，，，温度状态屏幕显示如图5。。。。设定温度 ， ，，，目今温度和加热器ON/OFF ， ，，，色谱柱 ， ，，，恒温箱 ， ，，，LSV 和探测器的状态能被检查。。。。
屏幕上各项的说明如下。。。。
SV：设定温度
PV：目今温度
状态/注释
Temp stable：加热器翻开控制恒温箱温度稳固（“Temp Stable”也体现电源翻开后温度上升）
Ready： 加热器关掉
Temp Up： 加热器翻开提高和控制色谱柱的温度
ON： 加热器翻开
OFF： 加热器关掉
None： 无装备
在GC1000 Mark II 的通常操作历程 ， ，，，启动和其它时间不需要翻开和关掉加热器。。。。若是涉及到 ， ，，，请按以下操作翻开和关掉加热器。。。。
a 选择LOCAL 模式
b 按OPERATION 键。。。。
c 按F3 键（手册）
d 按NEXT 键。。。。
e 移动指针
f 按SET/ENT 键。。。。显示从ON 到OFF 的转变 ， ，，，反之亦然。。。。
(2) 怎样检查探测器的运行状态

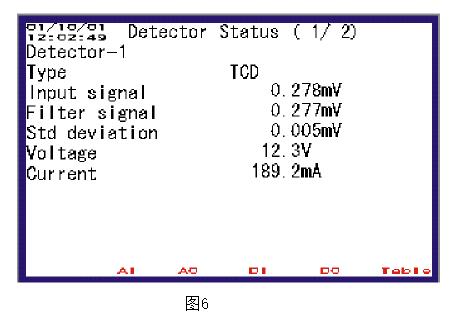

当按STATUS 键和然后按F2 键（信号）时 ， ，，，探测器状态（图6）所示
Input signal： 指示值通过A-D 转换每20~80ms 采样探测器的模拟信号一次 ， ，，，转换值的平均值作为一个指定采样进度。。。。
Filter signal： 指示值通过过滤输入信号指定给“Detector Signal Set”屏幕上的“Filter constant”。。。。
Std deviation： 指示已输入的20 次非标准信号。。。。输入信号 ， ，，，过滤器信号和非标准信号是所有探测器的配合项。。。。注：若是运行模式为STOP ， ，，，那么这项读为0.000mV。。。。
Voltage： 指示TCD 的桥电压
Current： 指示TCD 的桥电流
(3) 怎样检查色谱图

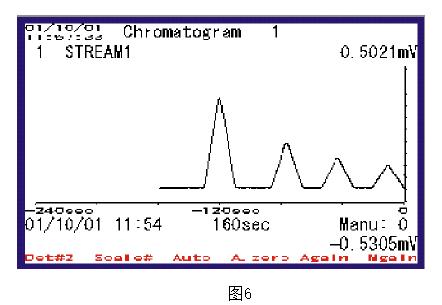

当按CHROM 键时 ， ，，，色谱图屏幕显示入图6。。。。
F1~F6 是色谱图的快捷键显示如下：
F1 key（Det#）： 在探测器1 和2 之间切换
F2 key（Scale#）： 改变时间数字刻度
F3 key（Auto）： 通过按键来改变时间显示 ， ，，，色谱图不会自动更新。。。�？？？？？梢酝ü碏3 键来更新时间。。。。
F4 key（A.zero）： 遵照一个数字刻度改变基线目今位置。。。。
F5 key（Again）： 改成自动获取模式
F6 key（Mgain）： 改变色谱图的获取。。。。当获取改变时 ， ，，，设定成手动获取方法。。。。
（4）怎样标定色谱剖析仪
色谱剖析仪的标定需标定每一流路的每个组分 ， ，，，由于各个流路的纵然统一组分也具有差别的量程 ， ，，，以是标定差别流路时应该选择差别的标准气 ， ，，，此标准气各个组分的含量应该与与之对应的需标定流路工艺现实含量相吻合 ， ，，，这样做才华做到标定的准确无误。。。。
标定办法如下
A 确定需要标定的组分和与之对应的流路 ， ，，，仅仅使需要标定的流路运行
a 按OPERATION 键
b 按F1 键
c 移动指针（>）到“Str seq select”
d 按SET/ENT 键。。。。现在能输入流路序次了。。。。
e 输入流路序次数:
e.1 目的仅仅使需要标定的流路运行 ， ，，，这样可以节约时间 ， ，，，还可以镌汰过失的爆发
e.2 将预处置惩罚箱的三通阀由进样位置打到进标气位置
e.3 抄下标气瓶各组分效果 ， ，，，纪录剖析仪剖析效果。。。。
e.4 在主菜单下 ， ，，，进入单峰设置 ， ，，，找到这个流路需标定各个峰的标定流路 ， ，，，修改标定组分的面积 ， ，，，新面积的算法为 新面积/旧面积=丈量值/标气值
e.5 标定前应该确保色谱剖析仪运行稳固
e.6 标定后再次通入标准气看剖析效果是否与标气瓶各个组分相吻合
三．仪表常见故障及故障处置惩罚
1. 仪表断电 ， ，，，检查仪表电源供应 ， ，，，审查电气箱内总电源接口的包管是否正常。。。。
2. 仪表丈量效果为零 ， ，，，检查仪表样品供应是否正常。。。。
3. 仪表谱图泛起异常 ， ，，，基线丈量不稳 ， ，，，可能的缘故原由有以下几点：
(1) 色谱柱失效 ， ，，，处置惩罚要领：替换色谱柱
(2) 柱切阀或采样阀阀瓣保存走漏或梗塞。。。。
(3) 载气纯度不敷。。。。
4. 其余仪表故障请参照《用户手册》。。。。
